Isometrien für Rohrleitungen auf Knopfdruck erstellt
10.05.2018
Eine durchgehende Rohrleitungsplanung beinhaltet auch die Nutzung von unmaßstäblichen Rohrleitungsisometrien für die Fertigung und die Dokumentation.
Wer seine Rohrleitungen schnell und unkompliziert fertigen möchte, nutzt Rohrleitungsisometrien. Basierend auf diesen Dokumenten können die Rohre analysiert, gefertigt und dokumentiert werden. Ein unverzichtbares Werkzeug, von dem immer noch zu wenig Gebrauch gemacht wird.
Rohrleitungsplanung: 3D bevorzugt
Die maschinennahe Rohrleitungsplanung wird typischerweise mit einer 3D CAD Software, wie Creo Piping von PTC oder im Großanlagen-Format mit Hilfe einer Anlagenbausoftware, wie MPDS4 von CAD Schroer, vorgenommen.
Diese Lösungen sind mehr als erschwinglich, betrachtet man die damit gewonnene Planungsgeschwindigkeit oder -qualität. Das Ergebnis ist immer eine detaillierte Planung der Rohrleitungsverläufe inklusive aller Stücklisten für Rohre, Ventile, Dichtungen oder Schrauben.
3D bringt Automatisierung für die Rohrleitungsisometrien

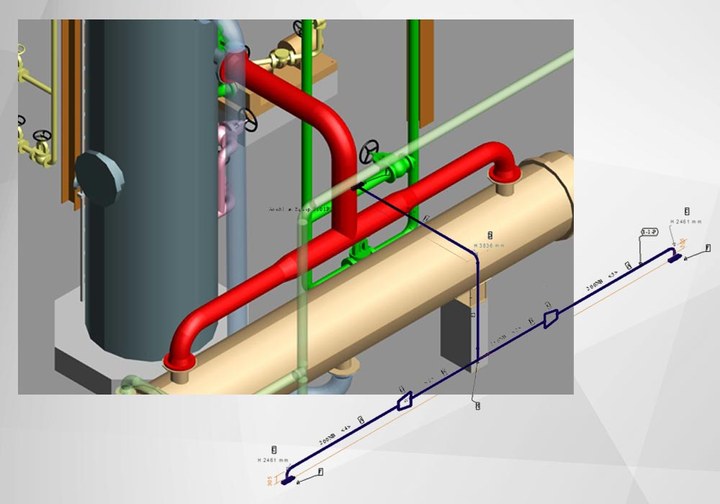

Ist die Rohrleitungsplanung in 3D einmal erzeugt worden, können daraus auf Knopfdruck die unterschiedlichsten Dokumente abgeleitet werden. 2D-Zeichnungsableitungen oder Stücklisten gehören dabei zum Standard. Besonders interessant wird es jedoch bei Rohrleitungsisometrien.
Diese sind in ihrem Aufbau nur für Experten verständlich, die jedoch daraus in kürzester Zeit alle benötigten Informationen ableiten können. Mit dem Zusatzmodul M4 ISO können alle in der Creo Piping oder MPDS4 Planung enthaltenen Rohrleitungen per Knopfdruck in Rohrleitungsisometrien umgewandelt werden. Diese beinhalten dann alle dazugehörigen Listen für die Fertigung und die Dokumentation.
Rohrleitungsisometrien aus einem Guss
Die Software zur automatischen Erzeugung unmaßstäblicher Rohrleitungsisometrien M4 ISO von CAD Schroer bietet die Möglichkeit die Isometrien in ihrer Form und ihrem Aussehen, komplett an das eigene Unternehmen anzupassen. Die Isometrien werden danach komplett automatisch und direkt mit den Zeichnungsvorlagen des Unternehmens erstellt.
M4 ISO kann entweder zusammen mit Creo Piping oder MPDS4 getestet werden. Beide Softwarelösungen sind auf der Website von CAD Schroer erhältlich.
