FRIAFIT®-Abwassersystem zeigt Vielfalt und bietet Komplettprogramm für die Sanierung!
02.02.2018
Die Abwasserbetriebe der Stadt St. Ingbert sanieren einen Teil ihrer Kanalisation mit Close-Fit-Linern aus Polyethylen von DN 300 bis DN 500.
Das Close-Fit-Verfahren
Der Begriff Close-Fit stammt aus dem Englischen und kann mit „eng anliegend“ oder „passgenau“ übersetzt werden. Das heißt nach dem Einzug des PE-Liners verbleibt ein minimaler, idealerweise kein Ringraum, zwischen PE-Liner und Altrohr.
Zum Einsatz kommen PE-Liner aus Polyethylen hoher Dichte (PE-HD), die bereits unmittelbar nach der Herstellung, im noch warmen Zustand c- oder u-förmig gefaltet werden. Danach werden sie auf Trommeln gewickelt und zu den Baustellen transportiert.

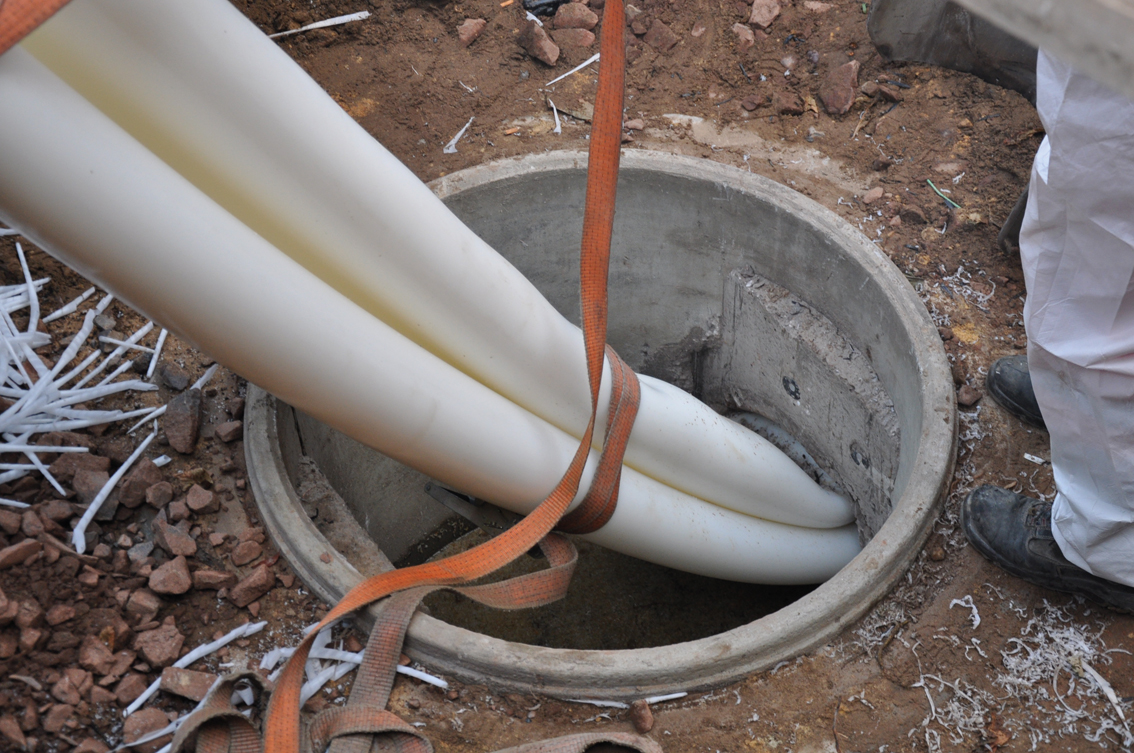

Durch die Verformung wird der Rohrquerschnitt reduziert, dies ermöglicht das Einziehen in die zu sanierende Leitung. Im Abwasserbereich kann der Einzug mittels Motorseilwinden über bestehende Revisionsschächte erfolgen (Bild 1).
Danach wird der PE-Liner mit Wasserdampf beaufschlagt, der sogenannte „Memory-Effekt“ wird aktiviert - der PE-Liner „erinnert“ sich quasi an seine frühere Form und rundet sich ohne Hilfsmittel zurück.
Anbindung an den PE-Liner

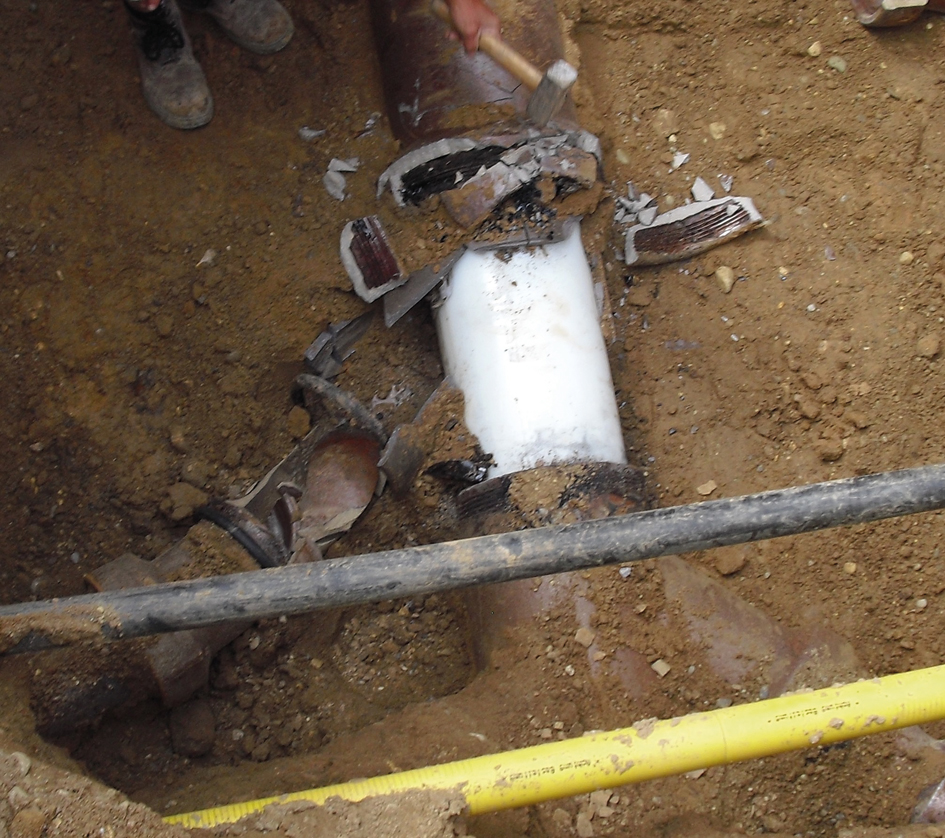

Der vorhandene Querschnitt der Altrohre definiert den Außendurchmesser des PE-Liners und weicht damit von den Standardaußendurchmessern ab. Durch die vorhandenen Schädigungen des Altrohres wie Längsrisse und Abrasionen im Sohlenbereich, können diese Ovalitäten aufweisen. Die geometrische Form ist deshalb weitgehend undefiniert. Zunächst wird in offener Bauweise das Altrohr am Anschlusspunkt zerstört und der PE-Liner freigelegt (Bild 2).

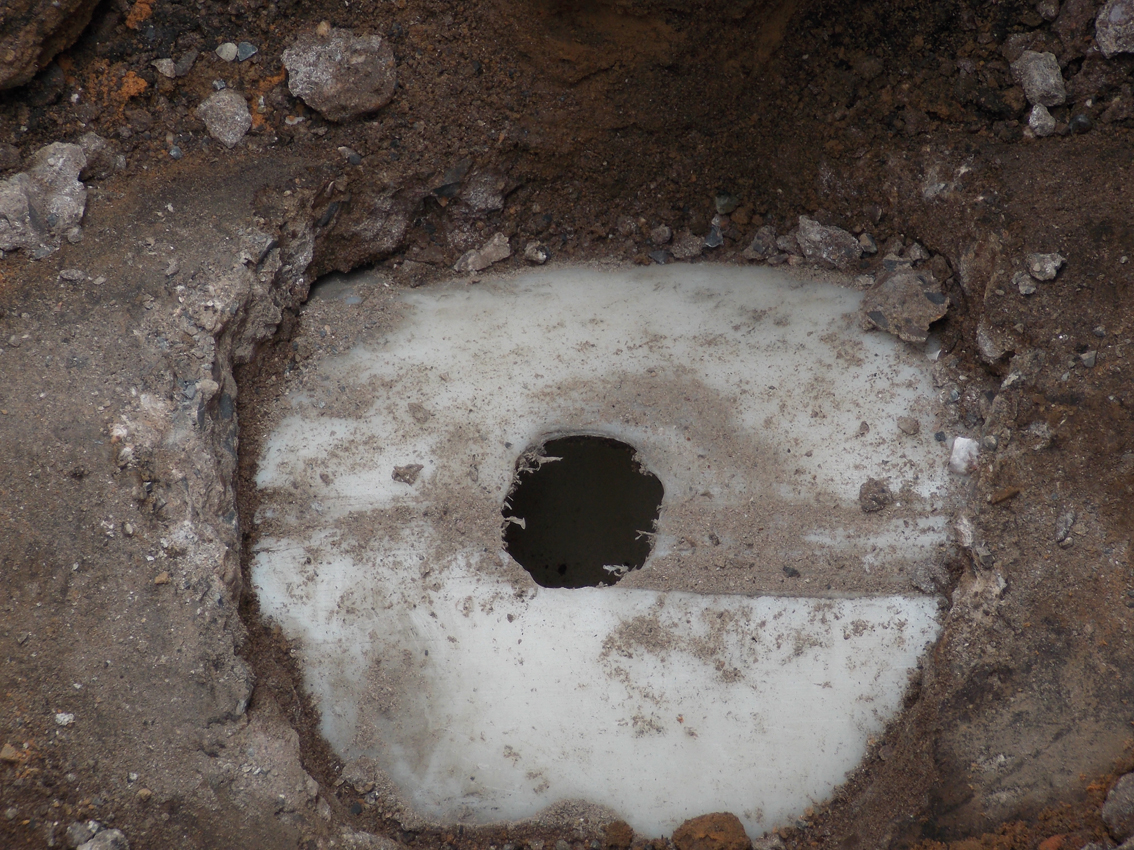

Die bestehenden Hausanschlüsse wurden vorab für den Notabfluss robotergesteuert geöffnet (Bild 3).
Die Arbeitsräume sind meist äußerst beengt. Alternativ können ab der Nennweite DN 250 mit sogenannten Hutprofilen in geschlossener Bauweise die Hausanschlüsse wieder angeschlossen werden.
Diese werden kameragesteuert über den PE-Liner eingebracht und mittels eines flexiblen, harzgetränkten Textilschlauches mit dem bestehenden Hausanschluss verbunden.
Allerdings entsteht lediglich eine Klebeverbindung, die hinsichtlich Qualität und Betriebsdauer nicht mit einer Schweißverbindung zu vergleichen ist. Positiv zu Buche schlagen die kurzen Bauzeiten und niedrigen Baukosten.
Abwassersattel ASA-TL mit Abgang d 160

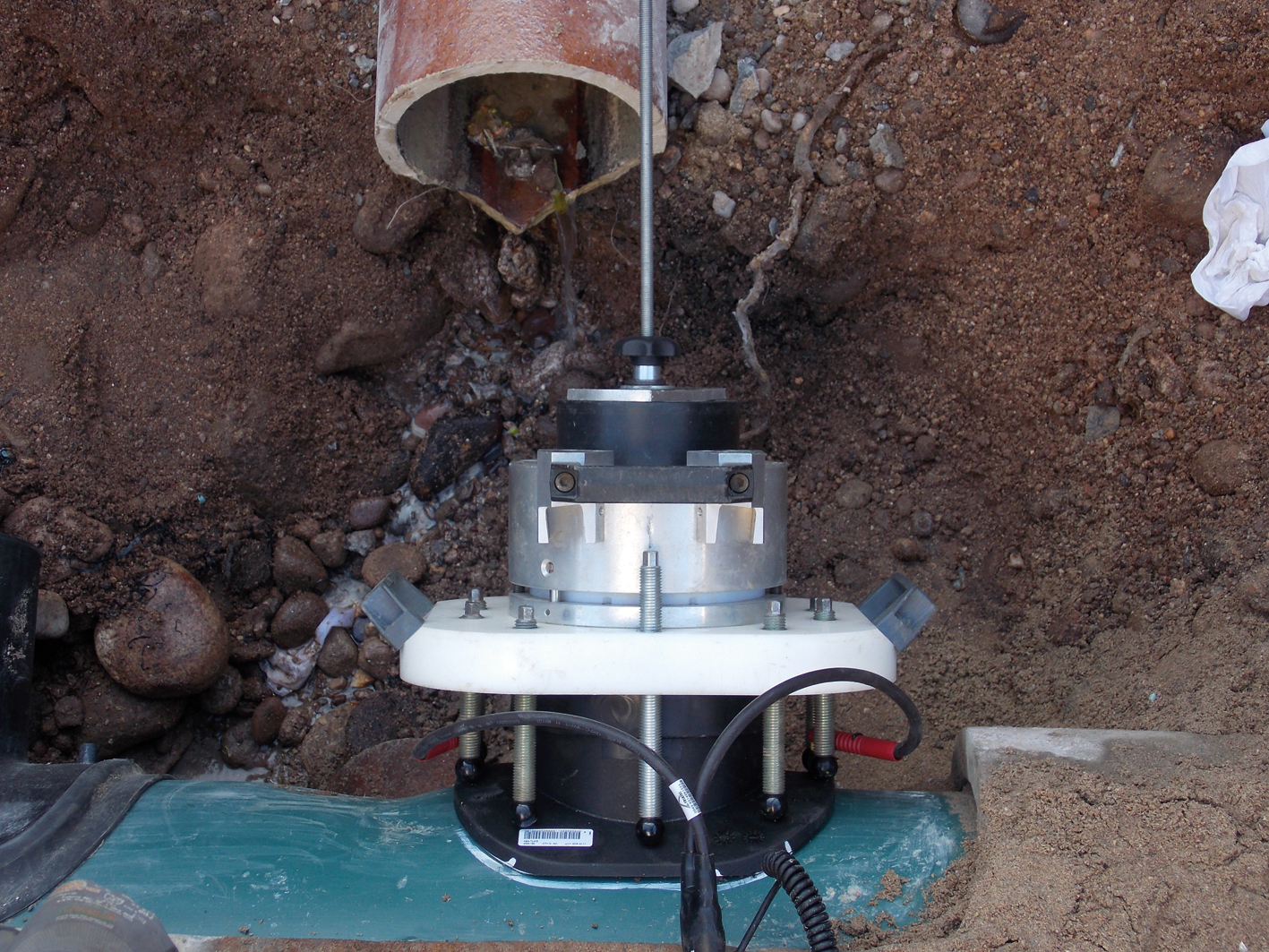

Bild 4: In der Wolfshohlstraße: Abwassersattel ASA-TL
montiert mit kompaktem Aufspanngerät ASATOP
[Foto: FRIATEC]
Die bereits erstellte Öffnung wird dabei mittels Kippdübel zur Aufspannung genutzt. Mit einem innen liegenden Luftschlauch wird der Schmelzedruck optimal gesteuert. Durch die reihum angebrachten Adapterschrauben kann vor der Schweißung nochmals manuell nachjustiert werden.

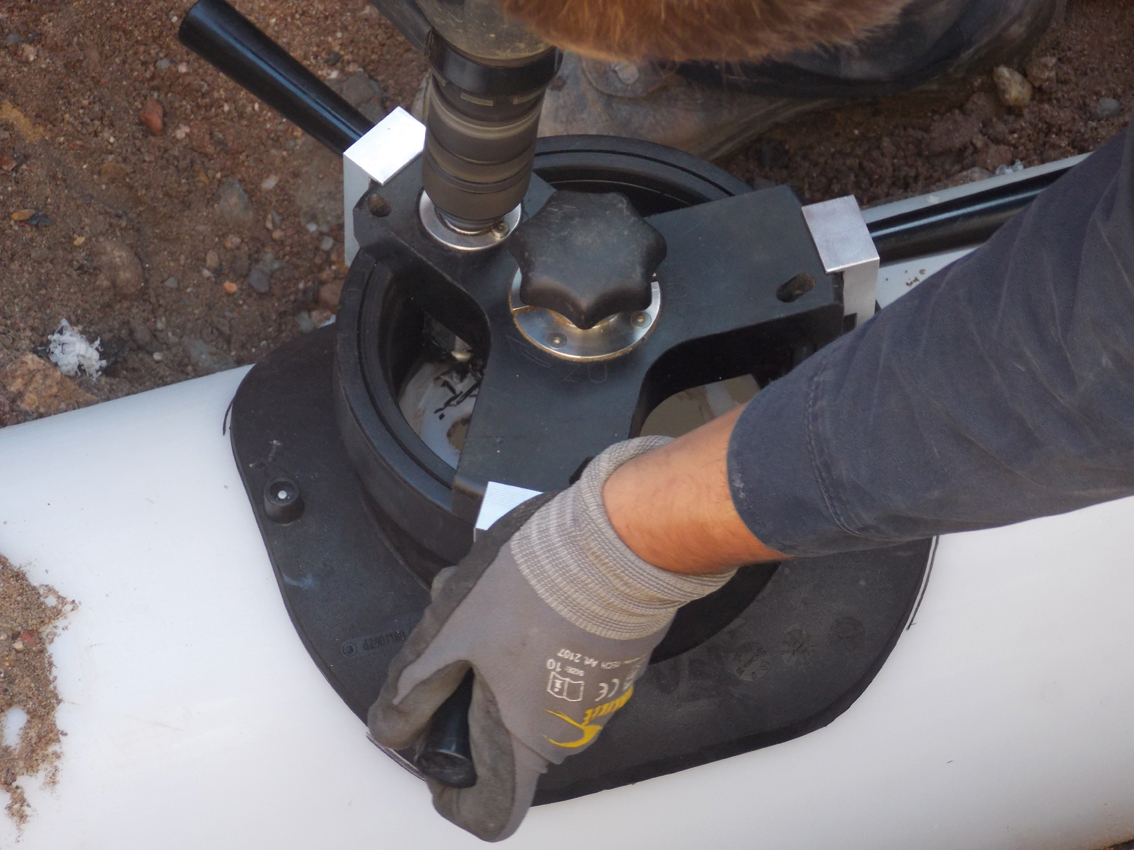

Durch dieses eigens entwickelte ASATOP- Aufspanngerät können die Abwassersättel ASA-TL auf PE-Liner sicher und zuverlässig verarbeitet werden. Zu guter Letzt wird mittels Standard-Anbohrgerät FWFIT die Notöffnung überbohrt und ein stufenloser Zugang zum PE-Liner hergestellt (Bild 5).
Abwassersattel ASA-VL mit Abgang d 225
Der ASA-VL mit Abgang d 225 ermöglicht das nachträgliche Erstellen von großvolumigen Anschlussleitungen d 225/DN 200 ohne großen Zeitaufwand durch Sperren und Trennen des Hauptkanals von d 315 bis d 710. Die zur Schweißung und zum Aufbau des Fügedruckes erforderliche Aufspannkraft des Sattels wird durch Vakuum aufgebracht.

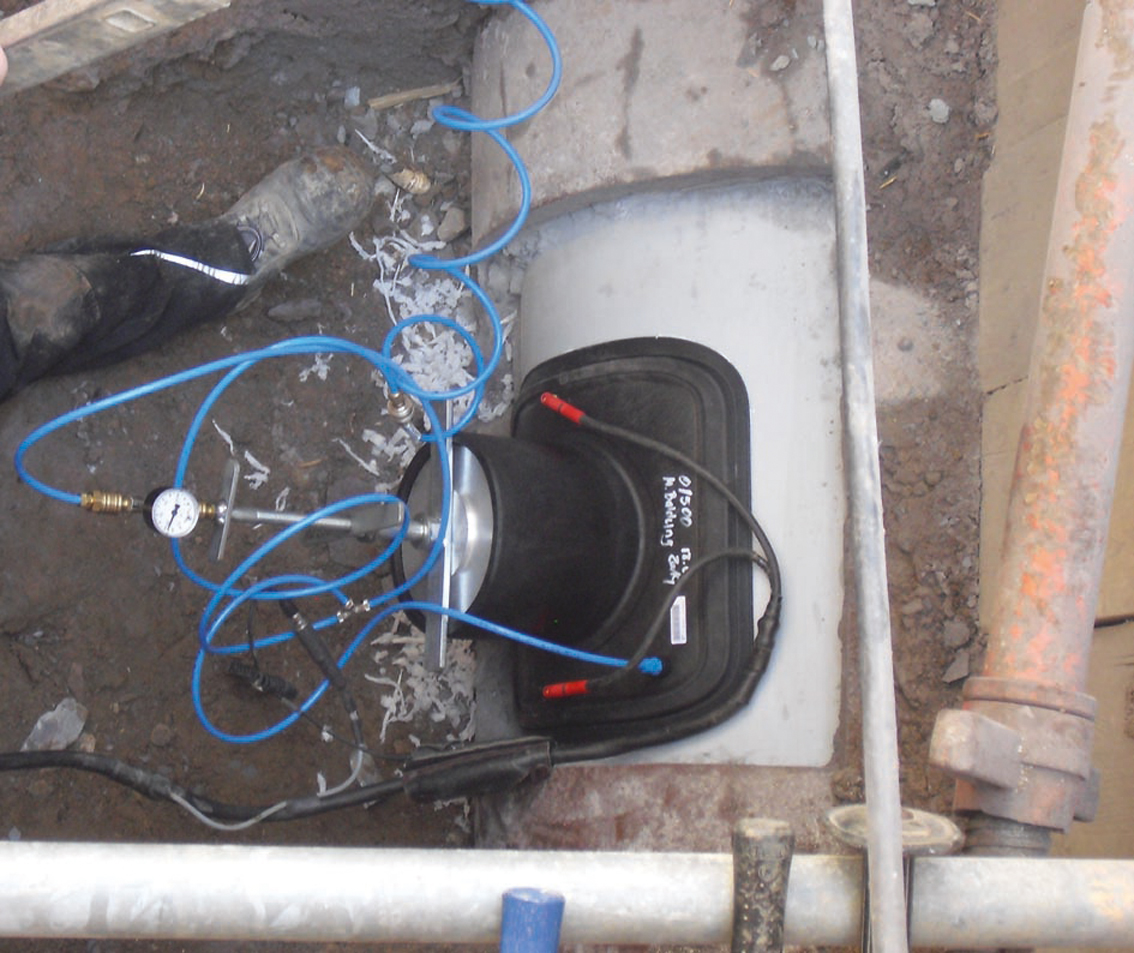

Die Fixierung des Sattels kann an jeder beliebigen Position auf dem Rohr erfolgen. Durch die speziell entwickelte Aufspanntechnik wird nur der Zugang zur überdeckten Sattelfläche benötigt (Bild 6).

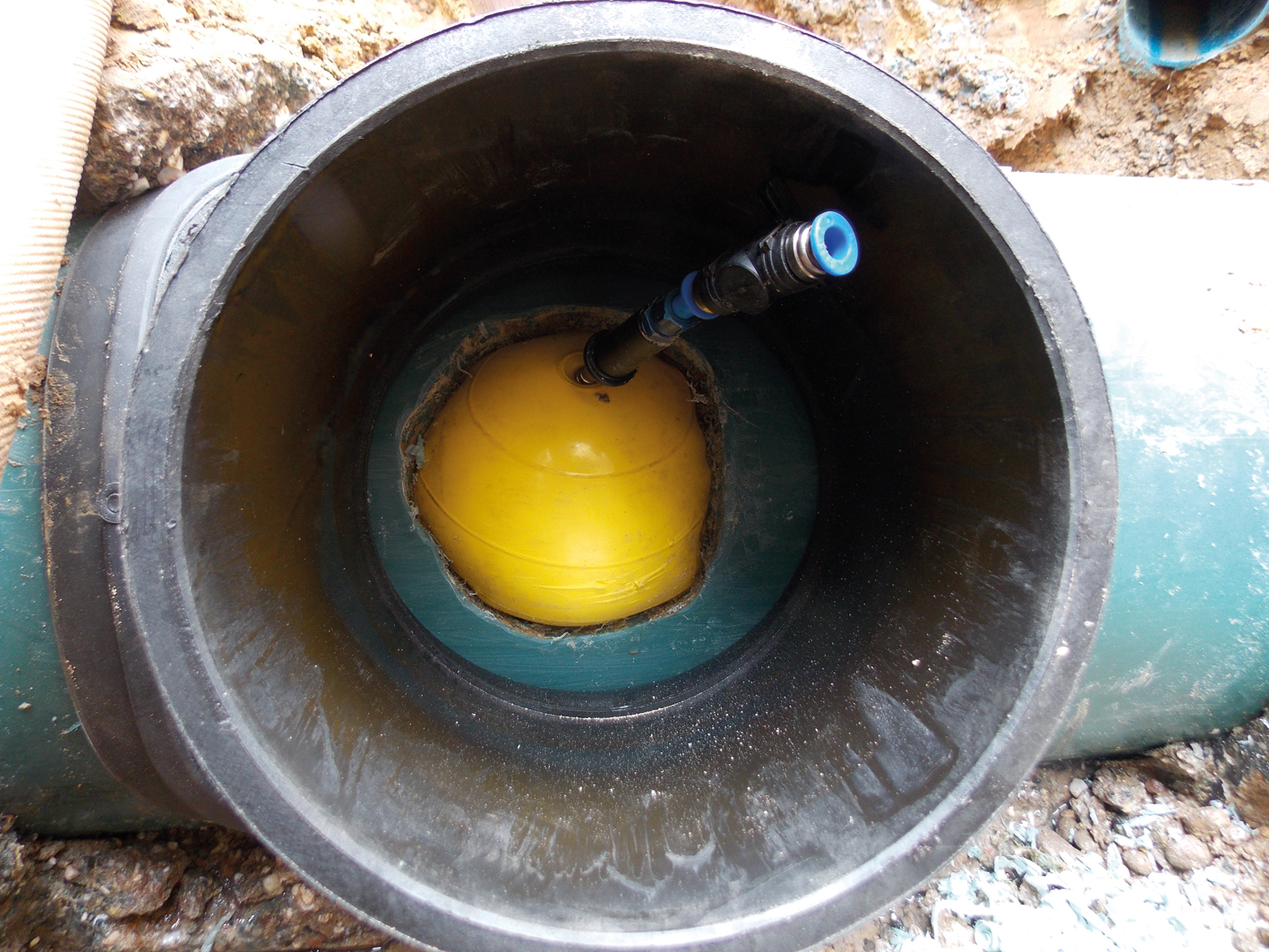

Auch beim Anschluss an PE-Liner ist diese Technik einsetzbar. Es wird lediglich zusätzlich ein Ballon zur Abdichtung der Notöffnung benötigt um das Aufbringen des Vakuums zu ermöglichen (Bild 7). Hierzu sind nur ein baustellenüblicher Kompressor und das VACUSET XL erforderlich, alternativ kann mit einer elektrisch betriebenen Vakuum-Pumpe gearbeitet werden.

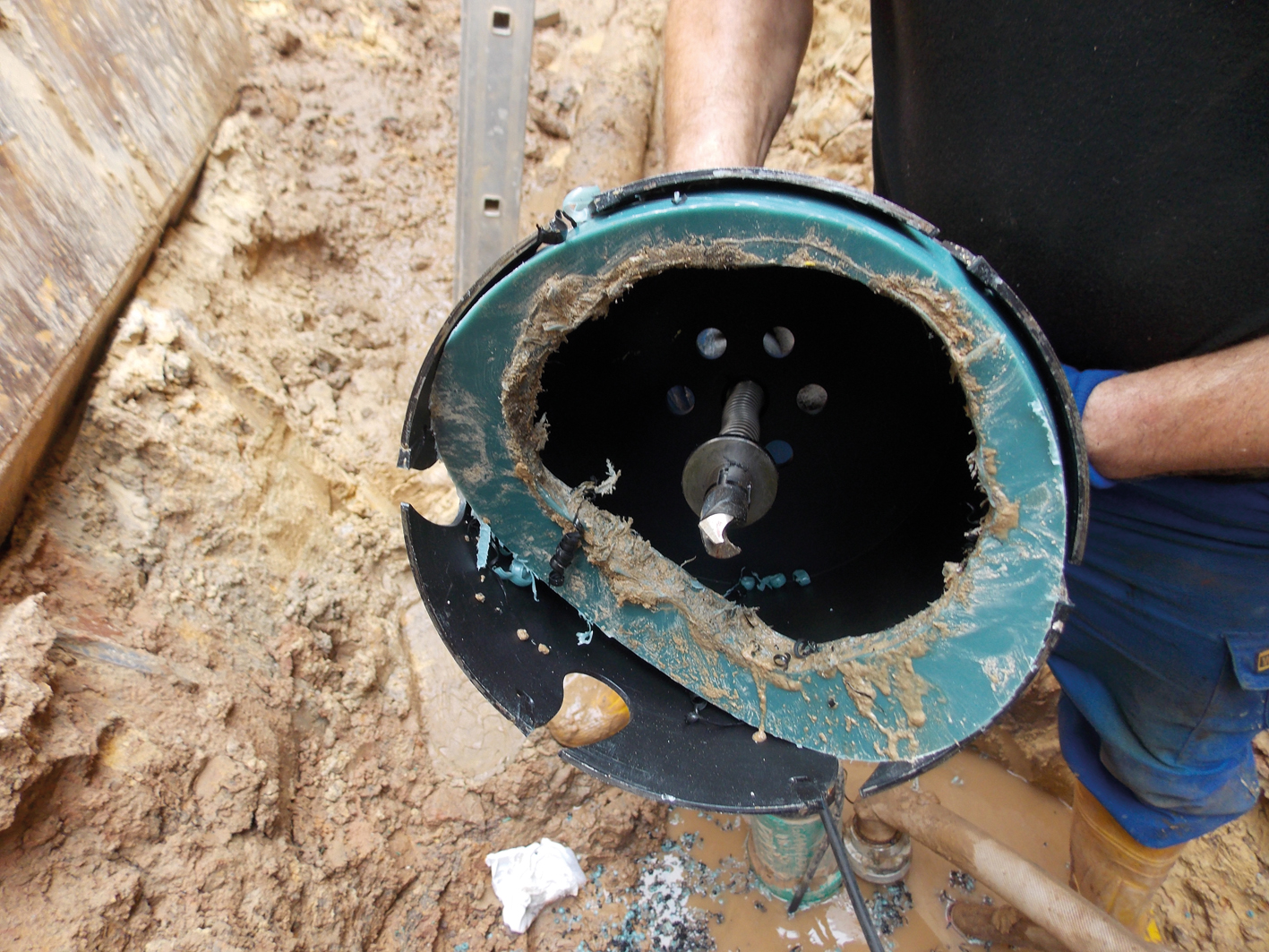

Typische Ovalitäten und Formabweichungen des Rohres stellen kein Problem dar und können durch diese Spanntechnik überbrückt werden. Die Anbohrung erfolgt absatzfrei mit einer an den Innendurchmesser des Abgangs angepassten Lochsäge. Ein hydraulisch optimierter Abfluss ist damit gewährleistet (Bild 8).
FRIAFIT - FIXBLOC
Durch Abkühlungseffekte kann sich der eingezogene PE-Liner in die Altleitung hineinziehen. Die einfache und sichere Schweißung des FRIAFIT-FIXBLOC auf dem Rohr wirkt dem entgegen. Dank der kompakten Konstruktion und der großen Schweißzone, können hohe Zug- und Schubkräfte von bis zu 40 KN aufgenommen werden.

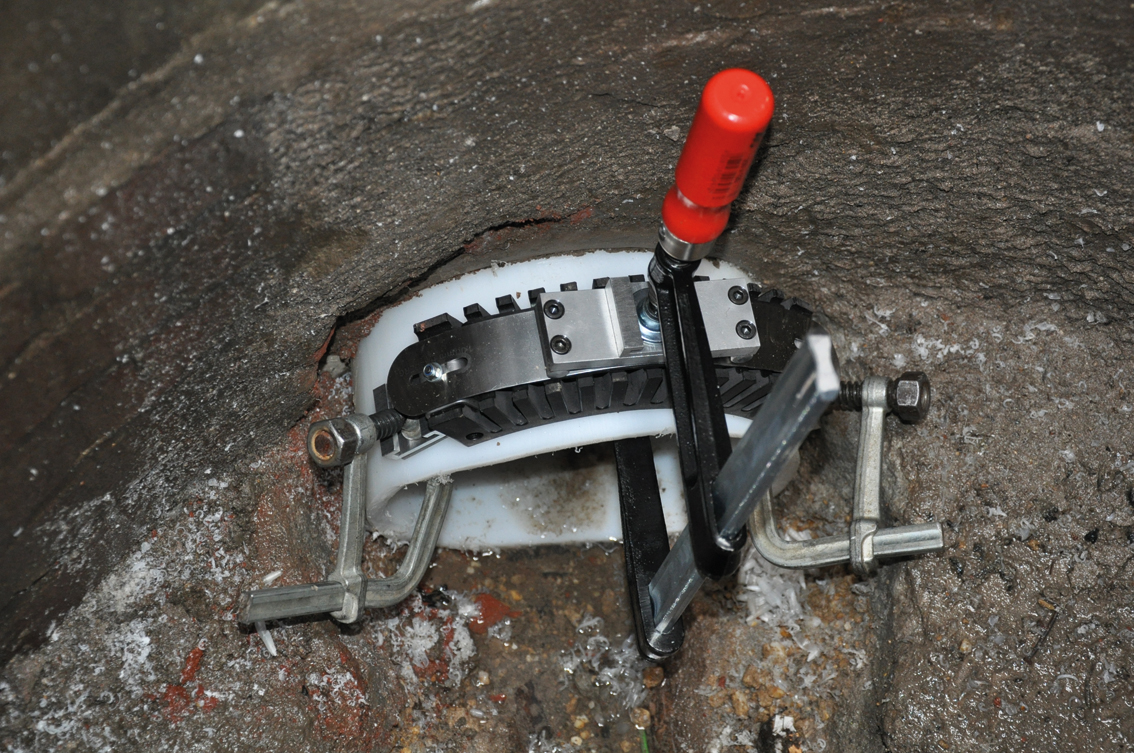

Bei einem PE-Liner im Kanal, der gegenüber der Schachwand verankert werden muss, ist der Rohrumfang nicht zugänglich. Mit Hilfe der speziellen Aufspannvorrichtung FIXBLOC FWFB kann der FIXBLOC von der Rohrschnittkante aus aufgespannt und geschweißt werden (Bild 9). Diese wird mit handelsüblichen Schweißgeräten z.B. mit dem FRIAMAT durchgeführt.
Fazit
In den letzten Jahren werden Close-Fit-PELiner vermehrt eingesetzt. Nicht verwunderlich, da die Vorteile auf der Hand liegen:
- Sehr kurze Bauzeiten mit geringen Tiefbauarbeiten, diese entlasten Anwohner und Verkehrsteilnehmer. PE-Rohre mit definierten Materialeigenschaften werden prozessstabil werkseitig gefertigt.
- Sehr lange Lebensdauer von bis zu 100 Jahren (nach DIN 8047).
- Vollständig verfügbares Formteilprogramm deckt alle Praxisanforderungen ab. Damit ist ein homogen geschweißtes Leitungssystem ohne Steckverbindungen realisierbar.
Aufgrund der guten Erfahrungen in den letzten Jahren, wird der Abwasserbetrieb der Stadt auch in Zukunft auf das Close- Fit-Verfahren setzen. Weitere Projekte sind bereits geplant. Dabei möchte man weiterhin auf das bewährte FRIAFIT-Abwassersystem und die zuverlässige Partnerschaft mit der FRIATEC AG setzen.
