BRAWO® Magnavity – Lichtaushärtung mit Köpfchen

Smart – Effizient – Leistungsstark

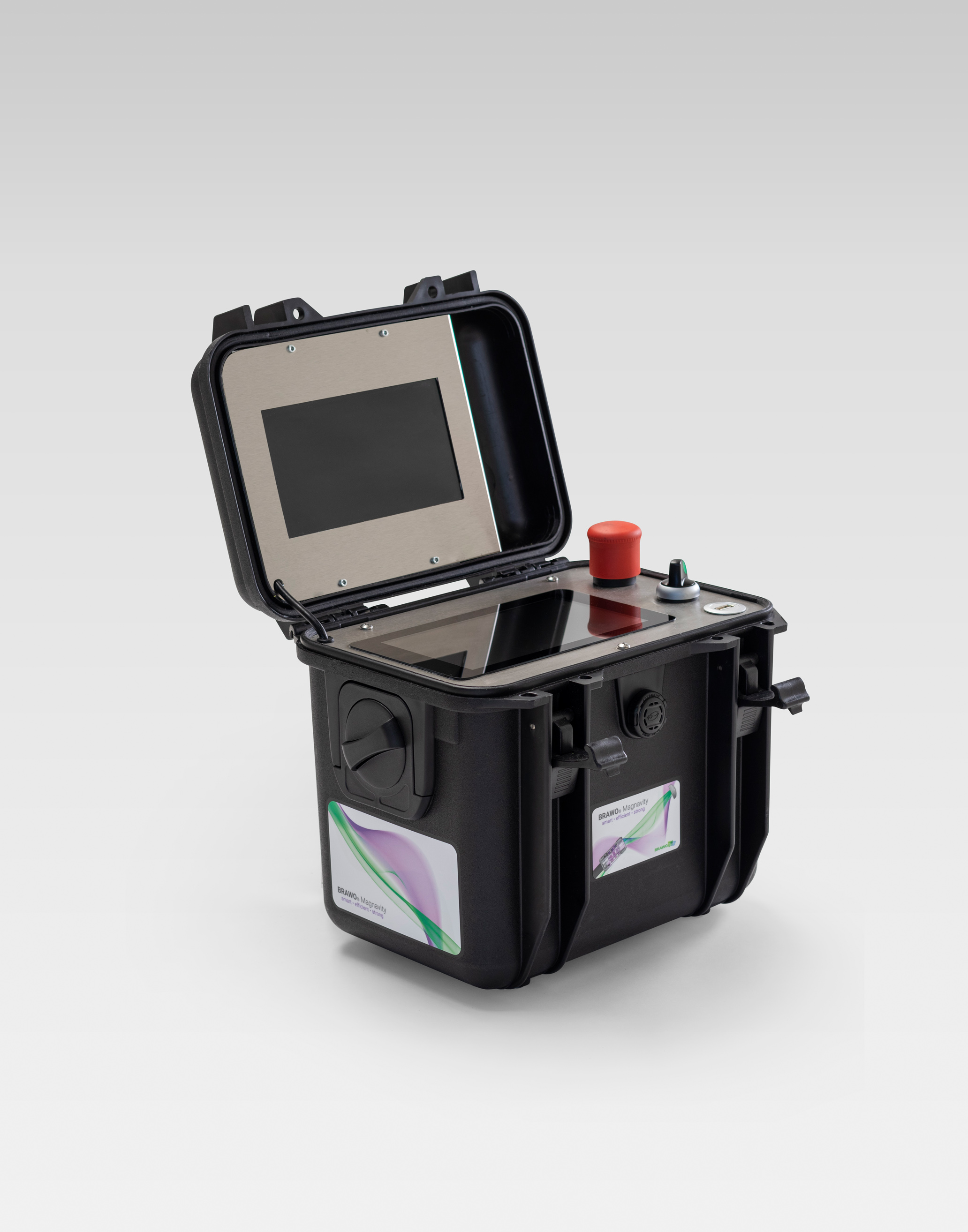

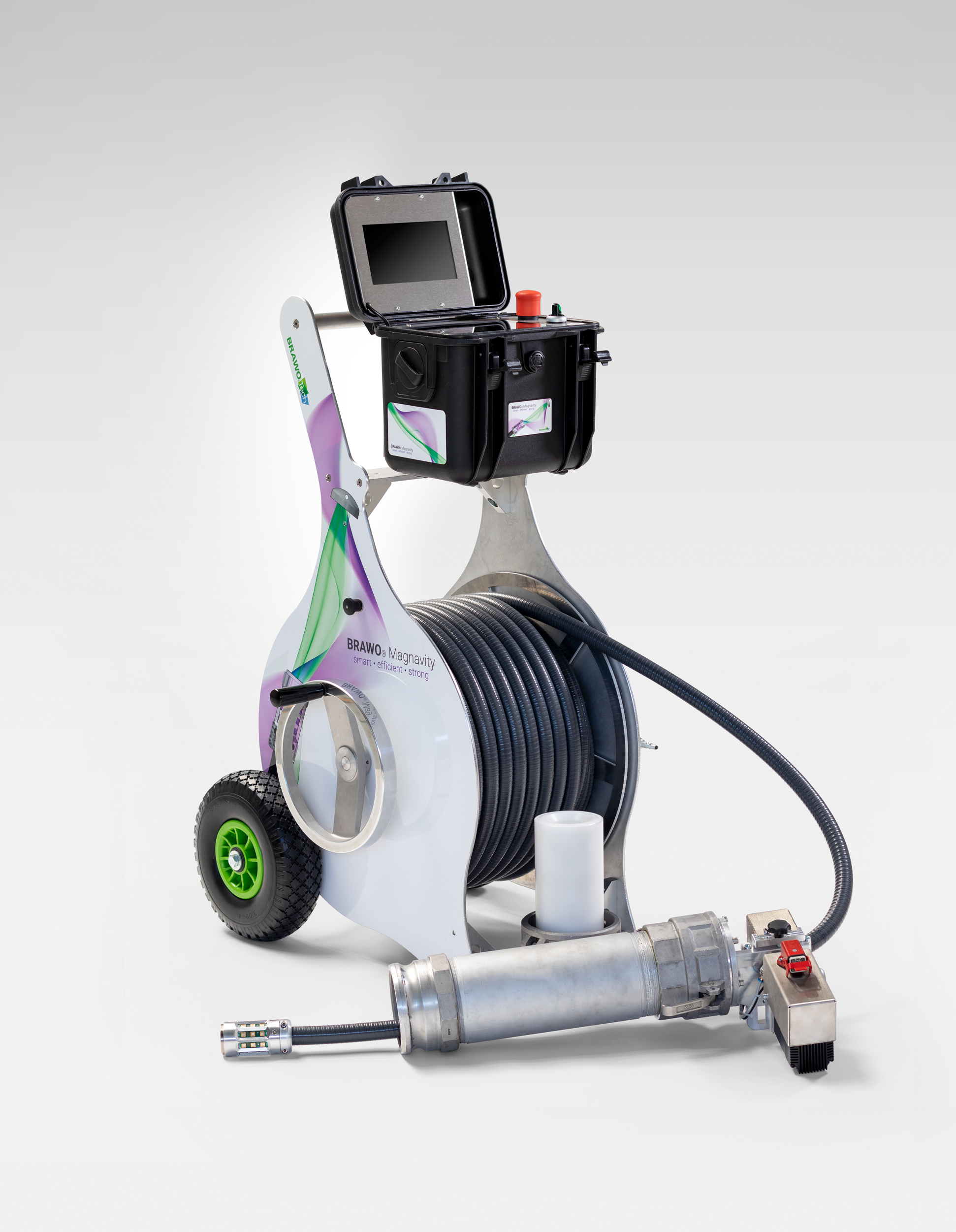

Diese drei Attribute stehen für die innovative BRAWO_® Magnavity Anlage, die das Aushärten mit Licht noch effizienter, noch smarter und leistungsstärker gestaltet. Die Anlage setzt sich zusammen aus einem intelligenten LED-Kopf, einem 50 m langen Kombischlauch mit integrierter Energie- und Druckluftversorgung, einer Rückzugseinheit und einer Steuerbox.

Die innovative, einzigartige Konstruktion des LED-Kopfes, ermöglicht das gleichzeitige Einziehen des Kopfes mit der Inversion des Liners. Die Aushärtung erfolgt damit unmittelbar nach dem Einbau des Liners, und das ohne zusätzliches Einschieben des Aals. Auf diese Weise wird ein kompletter Arbeitsschritt gespart!

Des Weiteren ist hierdurch nur eine Einführöffnung auch bei größeren Sanierungslängen mit Bögen notwendig. Der LED-Kopf muss nicht über einen weiteren Zugang eingezogen werden. Dadurch wird in vielen Fällen eine Sanierung überhaupt erst möglich, da eine zusätzliche Zugangsöffnung (z. B. Revisionsöffnung, Schacht) bei den meisten Baumaßnahmen nicht ohne Weiteres bzw. nur mit erheblichem Aufwand geschaffen werden kann.

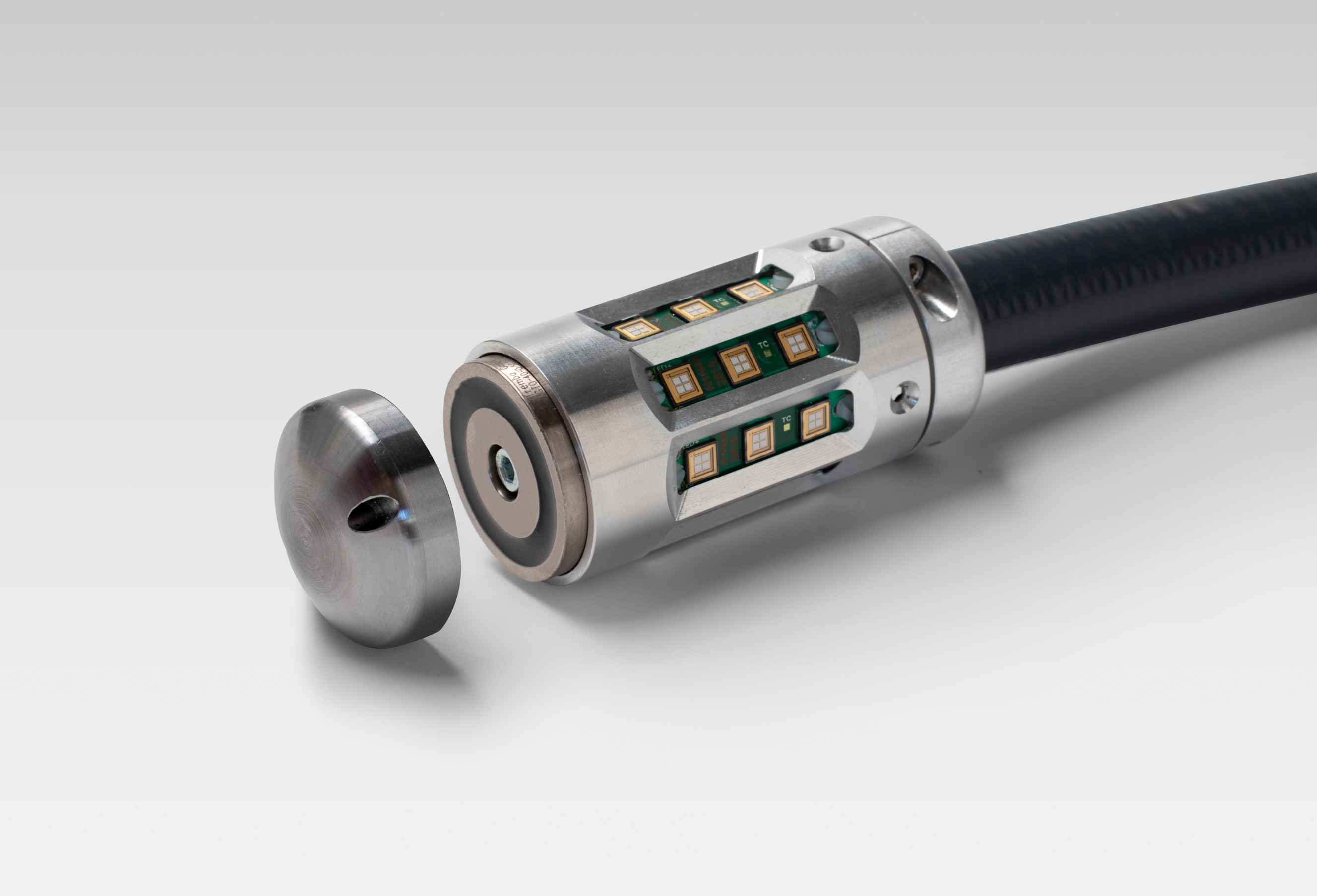

Das Geheimnis der BRAWO_® Magnavity Anlage ist ein im LED-Kopf integrierter Elektromagnet, der sich nach der Inversion über die Steuereinheit der Anlage fernentriegeln lässt. Die Zugverbindung wird gelöst und mittels Rückzugseinheit kann der dann aktivierte LED-Kopf mit einer Geschwindigkeit von 0,1 bis 2,0 m/min zurückgezogen werden. Der Liner härtet mithilfe der 96 Hochleistungs-UV-LEDs mit einer über 50%igen Effizienz, statt der üblicherweise 30%, vollständig aus.

Die Einbauprotokollierung der Anlage kann über eine Schnittstelle auf dem mobilen Endgerät abgerufen und bearbeitet werden.

Dank ihrer modularen Bauweise, dem kompakten Design und dem vergleichsweise geringen Anlagengewicht ist ein einfacher Transport der BRAWO_® Magnavity auch unter schwierigsten Zugänglichkeiten garantiert.

smart

• Intelligenter LED-Kopf mit integriertem Magnet und Fernentriegelung
• Einbauprotokollierung und Schnittstelle zu mobilem Endgerät (USB, W-LAN)
• Wechselbarer LED-Kopf mit integrierter Betriebsstundenkontrolle
• Umschaltbares Dualkamerasystem

effizient

• Geringe Leistungsaufnahme bei hoher Lichtleistung
• 96 Hochleistungs-UV-LEDs mit über 50%iger Effizienz
• Sparen eines kompletten Arbeitsgangs

leistungsstark

• Hochleistungs-UV-LEDs & Elektromagnet
• Sehr gute Bogengängigkeit, 87° ab DN 100 möglich
• Einfacher Transport dank modularer, leichter Bauweise

Technische Daten:

Gewicht [kg]: 60kg

Maße (L x B x H) [mm]: 719mm x 496mm x 955mm

Anschlussleistung [kW]: 1,2kW

Reichweite max. (oder Schlauchlänge) [m]: 50m (Schlauchlänge)

Rückzugsgeschwindigkeit [m/min]: von 0,1 bis 2,0 m/min

Kopfdurchmesser 45 mm, Aushärtung ab DN 70 möglich (gerader Leitungsverlauf/leichte Bögen)

Mit BRAWO_® Magnavity gewährleistet BRAWO_® SYSTEMS seinen Kunden eine maximale Flexibilität auf den oft schwierig planbaren Baustellen der Gebäude- und Grundstücksentwässerung. Die neue Lichthärteanlage aus eigener Entwicklung erweitert ein Portfolio um ein neues Produkt im Bereich Lichtaushärtung neben den etablierten Aushärteverfahren mit Umgebungstemperatur, Dampf und Wasser. Setzen auch Sie auf die schnelle, flexible und vor allem smarte Lichtaushärtung mit BRAWO_® Magnavity!
