Maßgeschneidertes IR-System für Kunststoff-Verbundrohre

Case Story

Das Betonwerk Müller in Achern, Deutschland, fertigt das von Schlüsselbauer Technology GmbH in Gaspoltshofen, Österreich entwickelte neue und revolutionäre Abwasserrohrsystem, genannt PERFECT Pipe. Dabei werden Rohre aus Kunststoff geformt, mit Muffen versehen und mit Beton umgossen. Die Idee ist dabei, eine dauerhafte und dichte Verbindung von Inlinern aus hochwertigem Kunststoff und Rohren aus hochfestem Beton zu schaffen.

Die daraus resultierenden Abwasserrohre sind sowohl widerstandsfähig gegen aggressive Substanzen im Abwasser als auch statisch hoch belastbar, etwa im Untergrund von viel befahrenen Straßen. Zudem sind PERFECT Pipe Rohre einfach in der Handhabung auf Baustellen und sicher im Betrieb.

Zur Herstellung von Rohr-Inlinern werden zuerst Folien aus hochwertigem Polyethylen (HDPE) in die erforderliche Länge geschnitten. Die HDPE-Linerfolie ist besonders korrosionsbeständig und abriebfest. Auf ihrer Rückseite befinden sich viele kleine Strukturen, so genannte Anker, die später eine sichere Verbindung mit dem Beton schaffen. Mit Hilfe eines Roboters werden die Folien zu Zylindern verschweißt. Für die erforderliche Rohrverbindung mittels innen liegendem PERFECT Connector, werden die Zylinder-Enden im Anschluss thermoplastisch zu Muffen umgeformt.

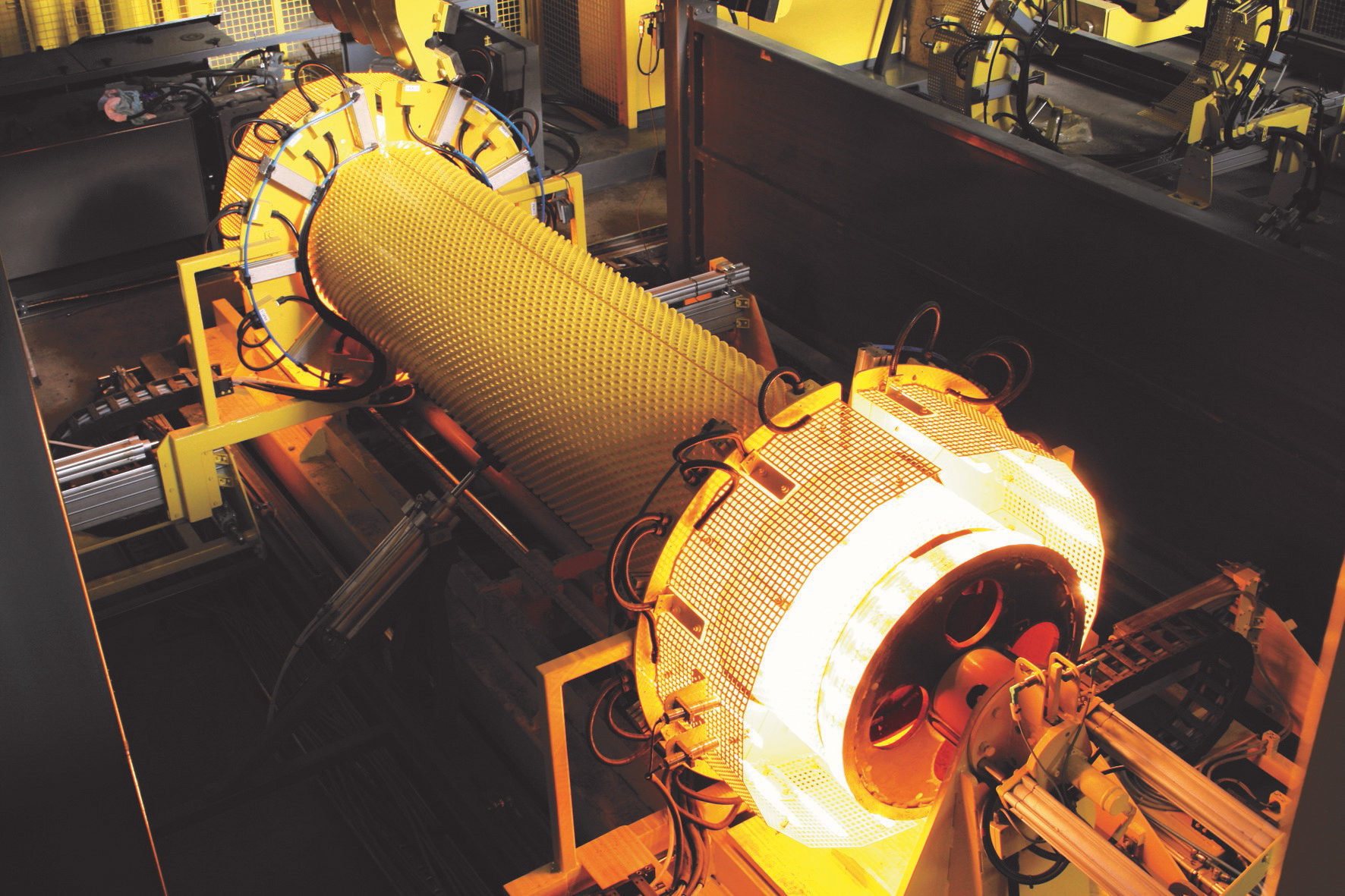

Früher wurde ein heißes Muffwerkzeug benutzt, heute kommt ein maßgeschneidertes Infrarot-System von Heraeus Noblelight zum Einsatz. Herzstück dieses Systems sind kurzwellige Infrarot-Strahler von etwa 120 Millimetern beheizter Länge und einer Nennleistung von 1000 Watt pro Strahler. Die Strahler sind kreisförmig angeordnet und der Strahlerring kann flexibel an wechselnde Rohrdurchmesser angepasst werden. Die Infrarot-Strahler werden über Leistungssteller angesteuert, wobei die Temperatur durch Pyrometer kontrolliert wird.

Durch das neue Infrarot-System geschieht die Erwärmung der Rohrenden nun ohne Vorheizzeit und berührungslos. Dadurch kann schneller erwärmt werden und es verklebt kein Material mit der Wärmequelle. Die fertig gemufften Rohre werden anschließend in einem von Schlüsselbauer entwickelten Verfahren mit Fließbeton ummantelt.
