Herkunft der Feststoffe

Feststoffeintrag durch Fremdwasser (3)

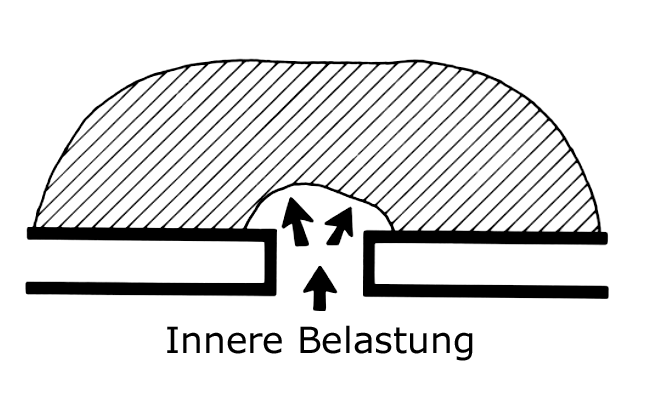

a) Gut verdichteter bindiger Boden

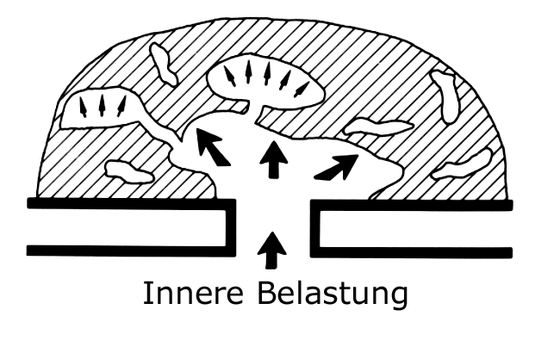

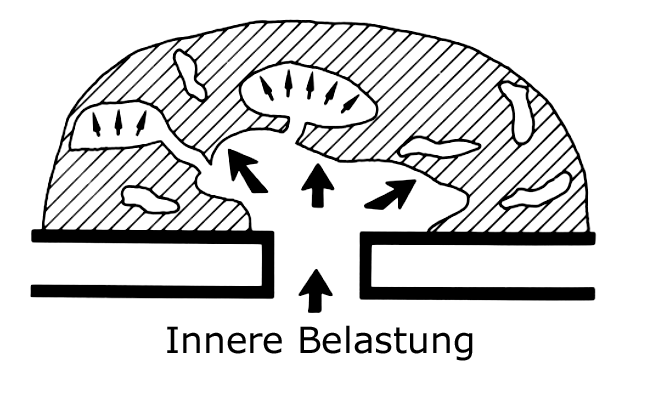

b) Schlecht verdichteter bindiger Boden

In den Bildern wird das Erosionsverhalten bindiger Böden bei innerer Belastung eines unterhalb des Grundwasserspiegels befindlichen, undichten Freispiegelkanals schematisch dargestellt [Stein00f] [Jones84a].

Stein00f

Stein, D.; Falk, Ch.; Schlüter, M.: Empfehlungen für Kanalreinigung. Institut für Kanalisationstechnik (IKT) (unveröffentlicht), Gelsenkirchen, 2000.

Jones84a

Jones, G. M. A.: The Structural Deterioration of Sewers. International Conference on the Planning, Construction, Maintenance & Operation of Sewerage Systems. Reading (England), 12.-14. Sept. 1984. Paper C1, S. 93-108.

/ 53

Bei bindigen Böden nach DIN 1054 (Tone, tonige Schluffe und Schluffe sowie ihre Mischungen mit nichtbindigen Böden), wenn der Gewichtsanteil der Bestandteile mit Korngrößen <0,06 mm mehr als 15 % beträgt) findet der Feststoffeintrag im Bereich der Schadensstelle hauptsächlich durch Bodenerosion infolge der inneren Belastungen statt. Dies erfolgt bei Rissschäden mit einer Rissbreite ≥ 6mm und einer Leckgröße > 60 cm² [DIN1054:2005] [Dohma2004a] [Dohma99].

DIN1054:2005

DIN 1054 Berichtigung 1: Berichtigungen zu DIN 1054 (04.2005).

Dohma2004a

Dohmann, M.; Hennerkes, J. (2004): Untersuchung des Einflusses undichter Abwasserkanäle auf die Standsicherheit des umgebenden Bodenkörpers, Abschlussbericht zum Forschungsvorhaben des MUNLV NRW, Institut für Siedlungswasserwirtschaft der RWTH Aachen
