Zur Gruppe der Auskleidung mit Hohlkammersteckprofilen gehört das in Großbritannien entwickelte und 1985 patentierte (UK Patent Nr. 2094860B) Dunlop-Planks-Verfahren [WRC83] .
Über den Rohrumfang verteilt werden abwechselnd Tragprofile, die gleichzeitig als Abstandhalter zur vorhandenen Kanalwandung dienen, und Hohlprofile aus PVC, PP oder PE-HD mit jeweils 6 m Länge angeordnet (Image 5.3.2.5.2.4-1) (Image 5.3.2.5.2.4-2) (Image 5.3.2.5.2.4-3) (Image 5.3.2.5.2.4-4) .

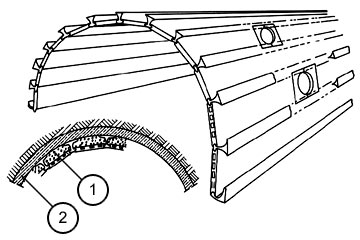

Image 5.3.2.5.2.4-1:
Auskleidung mit Hohlkammersteckprofilen [FI-Dunlo] |

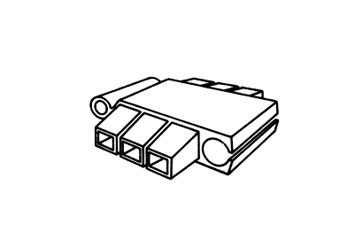

Image 5.3.2.5.2.4-2:
Auskleidung mit Hohlkammersteckprofilen [FI-Dunlo] - Hohlprofil |

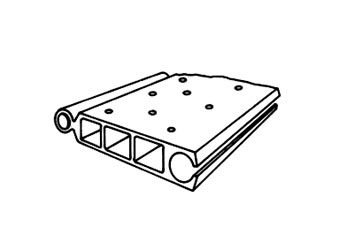

Image 5.3.2.5.2.4-3:
Auskleidung mit Hohlkammersteckprofilen [FI-Dunlo] - Tragprofil |

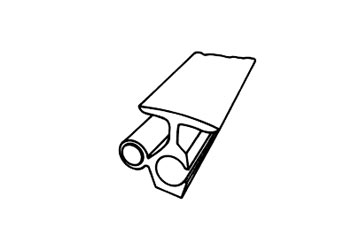

Image 5.3.2.5.2.4-4:
Auskleidung mit Hohlkammersteckprofilen [FI-Dunlo] - Steckprofil |
Die Verbindung der Einzelelemente untereinander in Umfangsrichtung geschieht mittels Steckverbindung. Für die Herstellung der Verbindung in Längsrichtung dienen spezielle Steckprofile.
Der Freiraum zwischen der Auskleidung und dem defekten Kanal sowie die Hohlräume in den Steckprofilen werden verfüllt. Zu diesem Zweck besitzen einzelne Hohlprofile zur Kanalaußenseite hin eine Perforation, durch die das Injektionsmittel austreten kann. In den Tragelementen befinden sich Aussparungen, die ein Verlaufen des Injektionsmittels in benachbarte Felder ermöglichen. Während des Einbaus und Verfüllens ist die Konstruktion abzustützen.
