Heutiger Stand der Reinigungstechnik - Die "Sehende Düse"
20.12.2005
Von der KEG mbH wurde die "Sehende Kanalreinigungsdüse" entwickelt. Mit der Lösung der drahtlosen Überwachung des Reinigungsvorganges ist es möglich, außer der Optimierung des Reinigungsprozesses und des Einsparens von Kosten auch latente Schäden zu erkennen (Schadensfrüherkennung), zu registrieren und bei Bedarf eine punktuelle Inneninspektion anzufordern. Diese Lösung wurde langfristig entwickelt und erprobt. Sie ist bereits im Stand der Technik integriert.
1.1 Rahmenbedingungen
- In Deutschland existieren viele hunderttausend Kilometer vorrangig nicht begehbare Rohre und Kanäle, einschließlich Hausanschlüsse (teilweise in Jahrhunderten entstanden).
- Ein Teil dieser, ca. 20...30 % sind defekt.
- Kanäle werden häufig gereinigt.

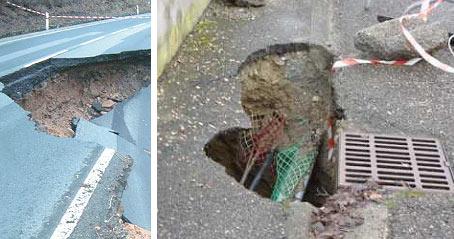

- Um Schäden festzustellen, erfolgt eine Kanalbefahrung mit Videotechnik in längeren Zeitabständen. Die dann festgestellten Schäden sind oft enorm groß, da Schäden auch schon viel früher auftreten können.
- In der Firma KEG wurde in langjähriger Forschungs- und Entwicklungsarbeit die "Sehende Düse" entwickelt.

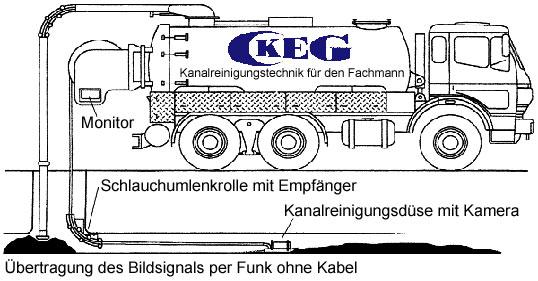

- Die "Sehende Düse" kam als Weltneuheit auf den internationalen Markt, die Lösung besteht aus einem traditionellen Kanalreinigungswerkzeug und einem Kameramodul mit drahtloser Bildübertragung.
- kontinuierliche Überwachung und Optimierung des Reinigungsprozesses (angepasst an den Verschmutzungsgrad), dadurch Einsparung von Kosten, Zeit, Energie und Wasser
- Gleichzeitig können Schadstellen im Kanal sofort lokalisiert werden, nicht erst einige Jahre später, wenn die Kosten der erforderlichen Schadensbehebung um ein Vielfaches angestiegen sind.
- Reinigung von Kanälen aller 1-3 Jahre, Kanalbefahrung alle 10-15 Jahre – durch die "Sehende Düse" erfolgt eine rechtzeitige Schadensidentifikation
- Sofortiger Nachweis für den Kanalnetzbetreiber: Ist der Kanal sauber, in welchem Zustand befindet sich der Kanal, sind Sofortmaßnahmen (Videobefahrung, Instandsetzungsarbeiten ...) erforderlich?
- Erfüllen der Eigenkontrollverordnung und der EN 14654

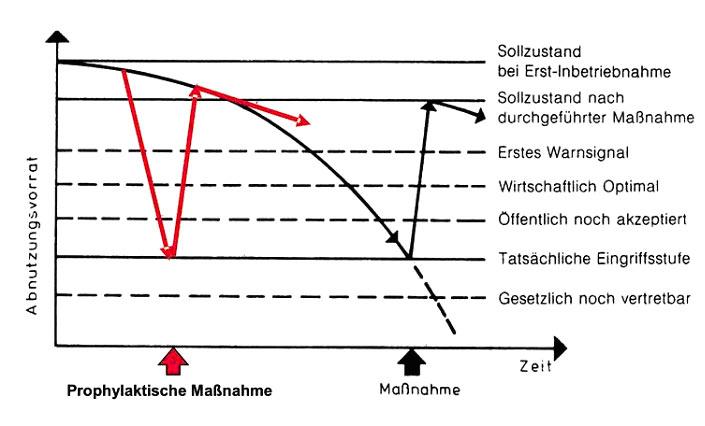

Mit der "Sehenden Düse" werden auftretende Schäden bereits früh erkannt. In diesem Fall ist ein dringender Handlungsbedarf geboten. Je früher desto besser.
Folgende Fragen des Netzbetreibers werden bei Einsatz des Kanalreinigungswerkzeuges "Sehende Düse" sofort beantwortet:
- Ist der Kanal sauber ?
- Ist der Kanal in Ordnung ?
Weiterhin besteht die Möglichkeit, per Video den Reinigungserfolg bzw. lokalisierte Schäden aufzuzeichnen als Nachweis für den Kanalnetzbetreiber.
Das Kanalreinigungswerkzeug "Sehende Düse" wurde seit der ersten Generation ständig weiterentwickelt und vervollkommnet.

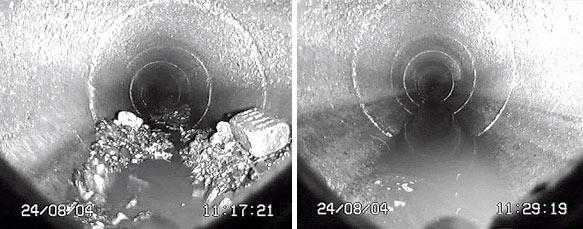

Das auf den folgenden Bildern 5 und 6 dokumentierte Erprobungsbeispiel der "Sehenden Düse" zeigt:
- der Kanal ist in Ordnung
- der Kanal ist jetzt sauber.
Zwar war dieser sehr verschmutzt, konnte jedoch unter Einsatz der "Sehenden Düse" effektiv in kürzester Zeit gereinigt werden.

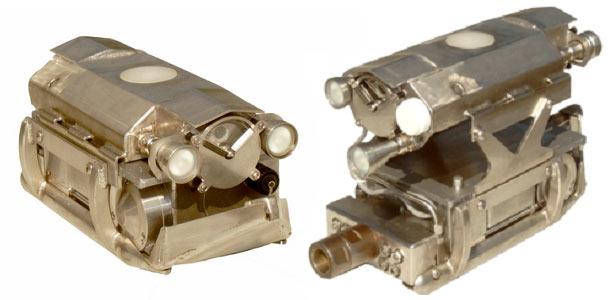

Es wurden die Möglichkeiten und Aufgaben bei der Anwendung des Kanalreinigungsgerätes "Sehende Düse" in nicht begehbaren Rohren und Kanälen dargelegt. In den heutigen Stand dieser Entwicklung sind auch Kundenwünsche mit eingeflossen. So wurde zum Beispiel eine neue Scheibenreinigungsvariante entwickelt (ohne Scheibenwischer). Die aktuelle Generation hat eine eigenständige Stromversorgung und erlaubt einen zeitlich unbegrenzten Einsatz. Der Gesamtaufbau ist flexibel und modular. Die aktuelle "Sehende Düse" ist kürzer und kann an unterschiedliche Kanalgrößen von DN 250 bis DN 2000! angepasst werden. Die Qualität der Funkübertragung wurde weiter verbessert.
[1] Reinigung und Sanierung in nicht begehbaren Rohren und Kanälen, seminar papers Lindau March 1997.
[2] Stein, D.; Niederehe, W.: Instandhaltung von Kanalisationen, 2. überarbeitete und erweiterte Auflage, Verlag Ernst und Sohn, Berlin 1997.
[3] Hörger, K.; Lutze, H. u. a.; Drahtlose Überwachung des Reinigungsvorganges in Kanälen, unpublished results of research 1996.
[4] Lutze, H.; Hörger, K.: Vortrag zum Oldenburger Rohrleitungsseminar, Februar 2001 Oldenburg.
[5] IKT – Bericht C 0089 : Darstellung der Reinigungs- und Inspektionsleistung einer Hochdruckdüse mit integrierter drahtloser Kameraüberwachung der Firma KEG.
[6] Stein und Partner : Expertise zur Analyse und Beurteilung der von der KEG mbH entwickelten Sehenden Düse für Abwasserleitungen und Kanäle.
[7] Dohmann, M.: Optimierung von Betriebsabläufen in Kanalbetrieben; Institut für Siedlungswasserwirtschaft RTWH Aachen.
[8] Fa. ANT, Lübeck: Firmenunterlagen.
KEG mbH
Reinhard – Schmidt Strasse 5
09217 Burgstädt / Herrenhaide
Tel.: +49 (3724) 18410
Fax.: +49 (3724) 184111
E- mail: info@keg-pipe.com
Internet: www.keg-pipe.com
