Abwasserreinigung mit Energie- und Düngemittelgewinn erfolgreich in Betrieb
15.06.2010
Die erfolgreiche Erprobungsphase für ein neues semi-dezentrales Konzept zur Wasserversorgung und Abwasserreinigung wurde fünf Jahre im Rahmen eines Forschungsverbundprojekts vom Bundesministerium für Bildung und Forschung (BMBF) gefördert. Nach Optimierungen der Verfahrenstechnik wird im Neubaugebiet "Am Römerweg" in Knittlingen bei Pforzheim das Abwasser von 175 Anwohnern in 60 Häusern anaerob gereinigt und dabei, neben anderen Wertstoffen, bis zu 7000 Liter Biogas pro Tag gewonnen. Mitte Mai 2010 war feierliche "Finissage": Vertreter des Bundesministeriums für Bildung und Forschung (BMBF), der Gemeinde Knittlingen, der Fraunhofer-Gesellschaft und der beteiligten Industriepartner setzten die Biogasverwertung symbolisch in Gang. In Form der Kraft-Wärme-Kopplung kann das regenerative Biogas mit höchstem Wirkungsgrad vor Ort genutzt werden.

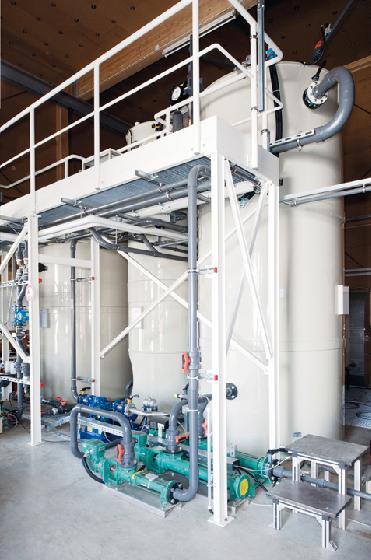

Das Abwasser des heute 175 Anwohner zählenden Neubaugebiets "Am Römerweg" in Knittlingen wird semi-dezentral gesammelt und gereinigt. Dies geschieht anaerob, das heißt unter Ausschluss von Sauerstoff. Hierbei bauen Bakterien organische Inhaltsstoffe des Abwassers zu Biogas ab. Nach vier Jahren Erprobung wurde 2009 eine Anlage in Betrieb genommen, bei der Feststoffe aus dem Abwasser zunächst in einem Absatzbehälter entfernt und separat bei 37 °C nach dem vom Fraunhofer IGB entwickelten Verfahren der Hochlastfaulung mit Mikrofiltration vergoren werden. Hierbei wird bis zu 5000 Liter Biogas pro Tag produziert. Der Überlauf des Absetzbehälters, dies sind etwa 99 Prozent des Abwasserzulaufs, wird in einem Bioreaktor, der – deutschlandweit erstmalig – nicht beheizt wird, ebenfalls anaerob behandelt. Der Ablauf, also das gereinigte Abwasser, konnte auf Anhieb die Grenzwerte für den chemischen Sauerstoffbedarf von Kläranlagen für weniger als 1000 Einwohner einhalten oder unterschreiten. Hierbei werden noch einmal bis zu 2000 Liter Biogas pro Tag erzeugt. Insgesamt liefert die Anlage so 40-60 Liter Biogas pro Einwohner und Tag. Dies ist mehr als das Doppelte, was eine herkömmliche Kläranlage mit Klärschlammfaulung erzielt. Das in der Demonstrationsanlage entstehende Biogas wird (mangels für diesen Maßstab verfügbarer Kraft-Wärme-Kopplungstechnik) verbrannt und die Wärme zur Beheizung des Faulreaktors genutzt.
Das anaerob gereinigte Abwasser enthält noch relativ hohe Konzentrationen an Ammonium und Phosphor, so dass der Ablauf zur kombinierten Düngung und Bewässerung in der Landwirtschaft geeignet ist. Ist eine solche direkte Nutzung nicht möglich, können die anorganischen Nährstoffe Stickstoff und Phosphor mittels eines umweltfreundlichen Verfahrens als Düngesalze zurückgewonnen werden.
Das Regenwasser im Neubaugebiet wird gesammelt und in einer unterirdischen Zisterne gespeichert. Es wird über verschiedene Stufen – Filtration, Ozonbehandlung, Aktivkohlefilter und Ultrafiltration – gereinigt und entkeimt. Nach Abschluss der Entwicklungsarbeiten soll das aufbereitete Regenwasser über ein separates Leitungsnetz an die Anwohner verteilt werden, um damit die Gärten zu bewässern, Toiletten zu spülen, Wäsche zu waschen und zu duschen.
Mit dem erfolgreich demonstrierten Verfahrensansatz von DEUS 21 ist der Paradigmenwechsel von der "End-of-pipe"-Technik zur nachhaltigen Wasserver- und Abwasserentsorgung gelungen. DEUS 21 ist insbesondere geeignet für Länder, in denen bisher keine Wasserinfrastruktur existiert. Das Projekt "DEUS 21 – Dezentrale urbane Wasserinfrastruktursysteme" wurde in zwei Stufen bis Ende Mai 2010 vom Bundesministerium für Bildung und Forschung (BMBF) gefördert. Neben dem Fraunhofer-Institut für Grenzflächen- und Bioverfahrenstechnik IGB, Stuttgart, waren als Forschungspartner das Fraunhofer-Institut für System- und Innovationsforschung ISI, Karlsruhe, und in der ersten Phase das ISA der RWTH Aachen beteiligt. Partner aus der Wirtschaft sind die Firmen Eisenmann, EnBW, Gemü, Kerafol, Prov, Roediger und Bellmer.
Kontakt:
Fraunhofer-Institut für Grenzflächen- und Bioverfahrenstechnik (IGB)
Prof. Dr. Walter Trösch
Nobelstraße 12
70569 Stuttgart
Tel.: +49 711 970-4220
E-Mail: walter.troesch@igb.fraunhofer.de
Internet: www.igb.fraunhofer.de
