Berstlining in Wedemark
21.12.2023
Dommel saniert Kanalleitungen in anspruchsvoller Umgebung
In Wedemark bei Hannover hat die Sanierungstechnik Dommel GmbH im Frühjahr 2023 eine vorhandene Schmutzwasser-Druckrohrleitung in einem Teilabschnitt instandgesetzt. Der rund 770 Meter lange Kanalabschnitt wurde überwiegend im Berstlining-Verfahren saniert. Zum Einsatz kamen besonders widerstandsfähige Polyethylen-Abwasserdruckrohre. Der sehr hohe Grundwasserstand sowie die örtlichen Gegebenheiten stellten besondere Herausforderungen dar, mit denen sich die Kanalexperten konfrontiert sahen.
Das war jetzt der dritte Streich, und der vierte folgt sogleich. In Wedemarks Ortsteil Elze befindet sich das Hauptpumpwerk der dortigen Abwasserentsorgungsanlagen. Die PVC-Druckrohrleitung, die von diesem wegführt, wurde bereits mehrfach repariert. 2016 hat die Wedemark Abwasser GmbH begonnen, die Abwasserleitungen in Teilbereichen in offener Bauweise durch PE-HD-Rohre zu ersetzen. 2021 wurden zwei Bauabschnitte sowohl mittels geschlossener als auch offener Bauweise instandgesetzt. Diese umfassten eine Gesamtlänge von etwa 520 Metern. Für die Umsetzung des dritten Bauabschnitts Anfang 2023 wurde die Sanierungstechnik Dommel GmbH aus Hamm beauftragt. Im Rahmen dessen wurde eine Leitungslänge von etwa 770 Metern mittels Berstlining-Verfahren sowie in offener Bauweise saniert. Der dritte Abschnitt setzt am Ende des zweiten Abschnitts an.
Hoher Grundwasserstand
Als vorbereitende Maßnahme wurde eine Baugrunderkundung durchgeführt. Dabei wurde ein sehr hoher Grundwasserstand festgestellt. Eine mögliche Ursache dafür ist das parallel zur renovierenden Abwasserleitung verlaufende Gewässer „Große Beeke“. Erfolgen Sanierungsarbeiten tiefer als der Grundwasserspiegel, kann das umliegende Erdreich durch den Wasserdruck instabil werden. Um dies zu verhindern und die Baugrube stabil zu halten, war eine Absenkung des Grundwasserstandes notwendig. Durch diese wird die Baugrube zudem trocken gehalten.

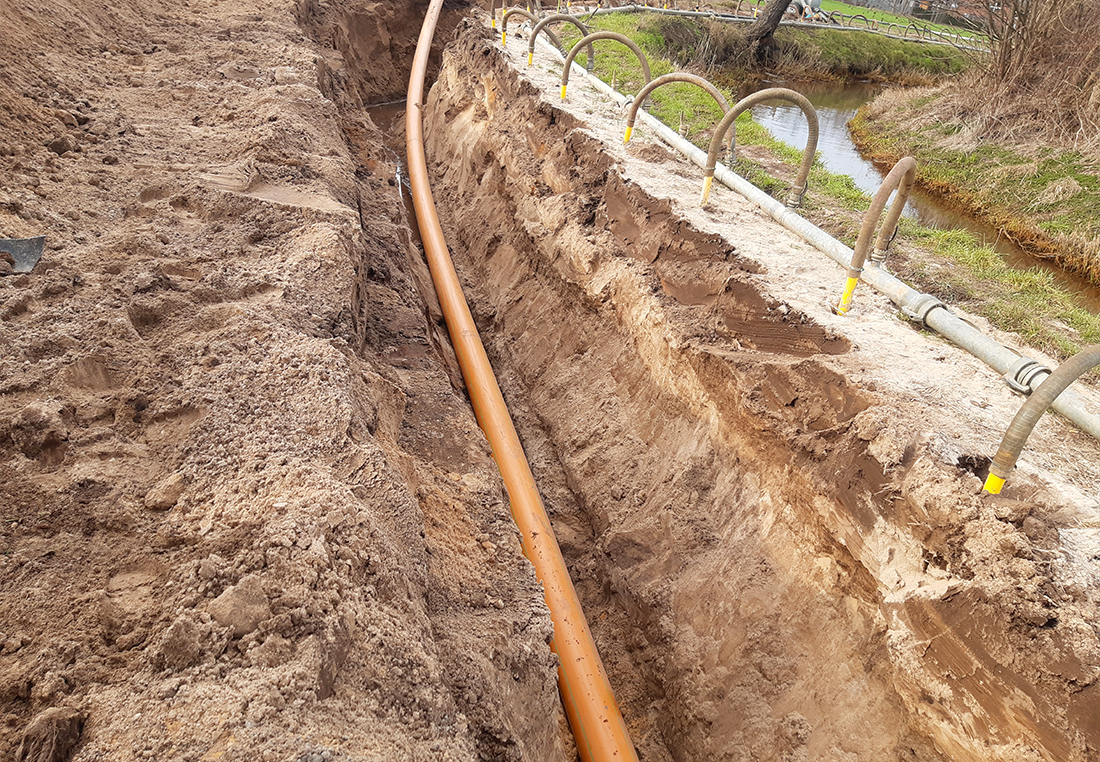

Ein Faktor, der die Arbeitssicherheit und die Effizienz der Arbeiten wesentlich verbesserte. Gemäß des Bodengutachtens war eine Grundwasserhaltung mit Vakuumfilterlanzen vorzusehen, um das Berstlining-Verfahren zu realisieren. Der Bauabschnitt, der durch offene Sanierung instandgesetzt wurde, wurde über eine offene Wasserhaltung mittels Drainagesträngen trockengelegt. Die Ableitung des entnommenen Grundwassers konnte jedoch nicht in den direkt angrenzenden Vorfluter „Große Beeke“ erfolgen: Eine hohe Eisen-Konzentration im Grundwasser machte die Behandlung des geförderten Wassers vor der Einleitung erforderlich. Hierzu wurde eine Enteisenungsanlage installiert, die das Wasser so aufbereitete, dass die zulässigen Grenzwerte für die Einleitung ins Gewässer wieder erreicht wurden. Dafür waren gesonderte Einleitgenehmigungen von der unteren Wasserbehörde erforderlich.
Zusätzlich mussten die Pumpen für die Ableitung teilweise eingehaust werden, damit sie aufgrund der kalten Temperaturen nicht einfrieren und die akustische Belastung innerhalb der Bebauung geringgehalten wurde. Während der Sanierungsarbeiten wurde auch das ankommende Schmutzwasser umgepumpt.
Anspruchsvolle Umgebung

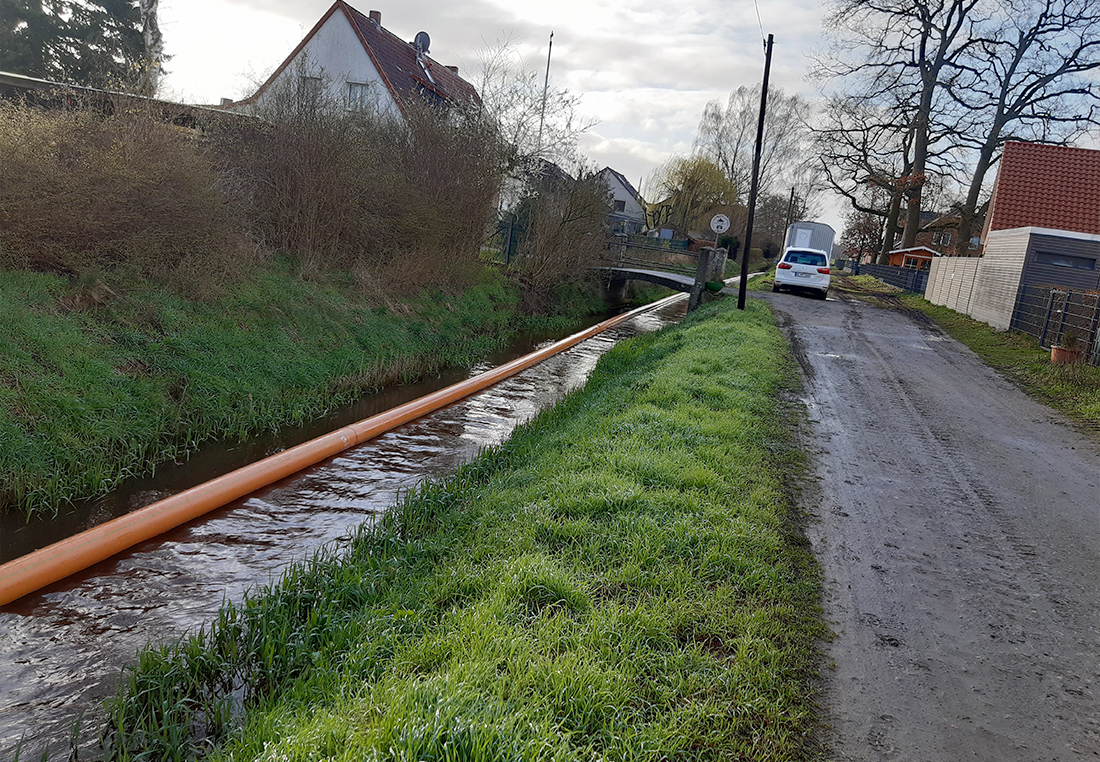

Ferner ergaben sich weitere Herausforderungen aufgrund der vorhandenen Umgebung. Wegen des feuchten Bodens wurden teilweise Baustraßen aus Fahrbahnplatten verlegt. Etwa jeweils die Hälfte der Leitungen befindet sich im bebauten Gebiet und im Bereich eines Feldweges neben landwirtschaftlichen Flächen sowie dem Gewässer „Große Beeke“.
Angesichts des vorherrschenden Platzmangels entschied man sich dafür, den Bauabschnitt drei überwiegend im Berstlining-Verfahren zu sanieren. Dafür wurde der gesamte Trassenabschnitt in elf Strecken aufgeteilt. Neun der Strecken wurden geschlossen saniert. Die Trassenabschnitte drei und sieben waren aufgrund der vorhandenen Radien innerhalb der Leitung sowie Abwinklungen im Leitungsverlauf in offener Bauweise zu sanieren.

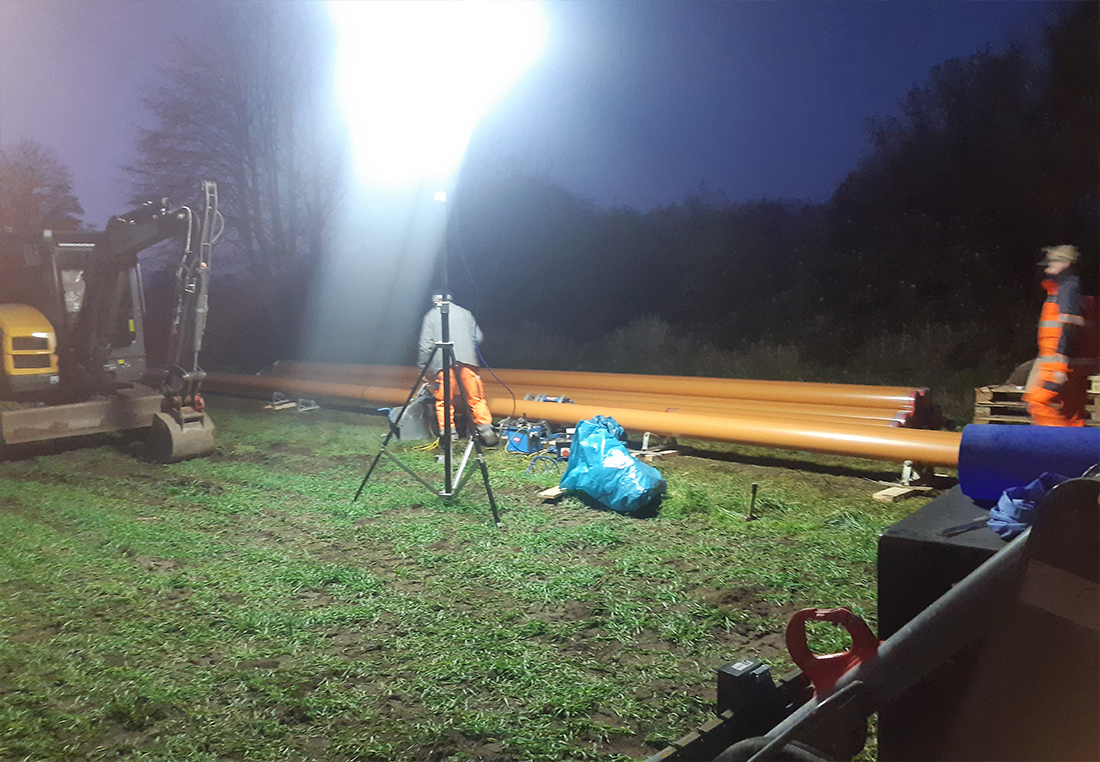

Alle der vorhandenen Abwasserleitungen aus Polyvinylchlorid (PVC) wurden mit Neurohren der Simona AG ausgetauscht. Hierbei fiel die Wahl auf die besonders widerstandsfähigen PE RC Abwasserdruckleitungen aus rissfestem Polyethylen. Die Altrohre wiesen Durchmesser Nennweiten von 200 Millimetern auf, die Neurohre einen Außendurchmesser von 225 Millimetern.
Berstlining-Verfahren
720 Meter der zu sanierenden Abwasserleitungen wurden im Berstlining-Verfahren saniert. Vorteil: Hierbei können defekte Rohre grabenlos in gleicher Trasse erneuert werden. Daher muss weder der Boden ausgehoben noch der gesamte Kanal ausgegraben werden. Darüber hinaus entfallen vorbereitende Maßnahmen an der Altleitung, wie beispielsweise die Beseitigung von Ablagerungen oder Wurzeln.

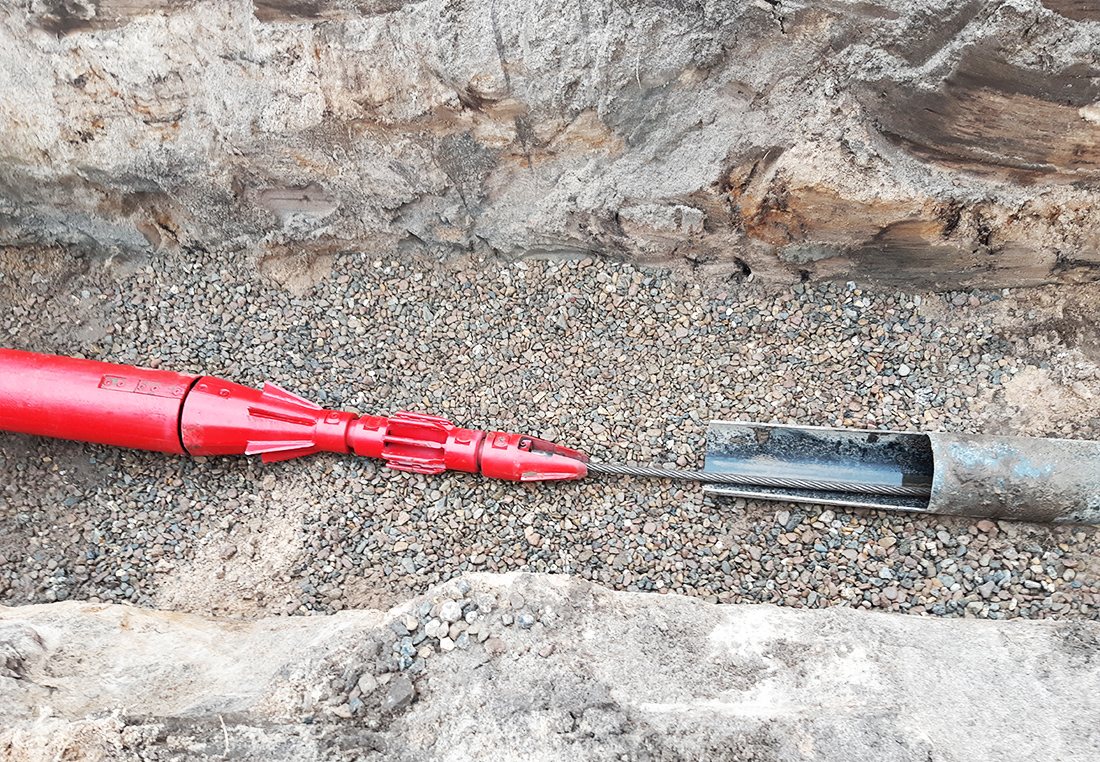

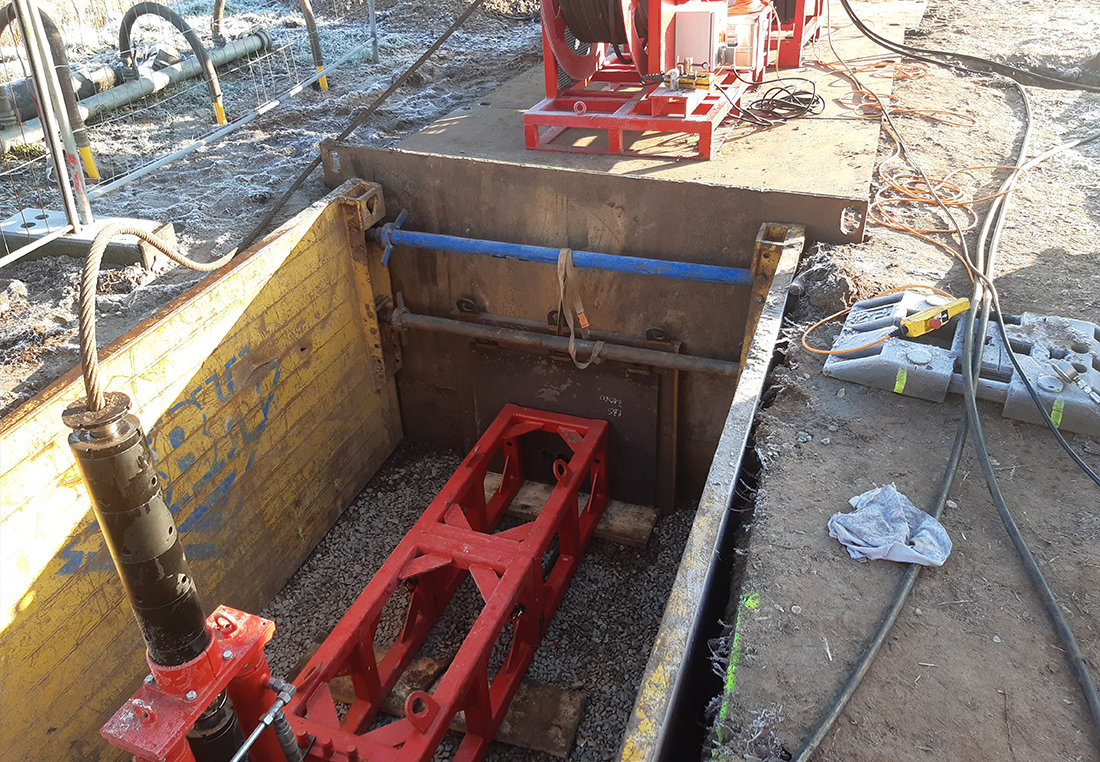

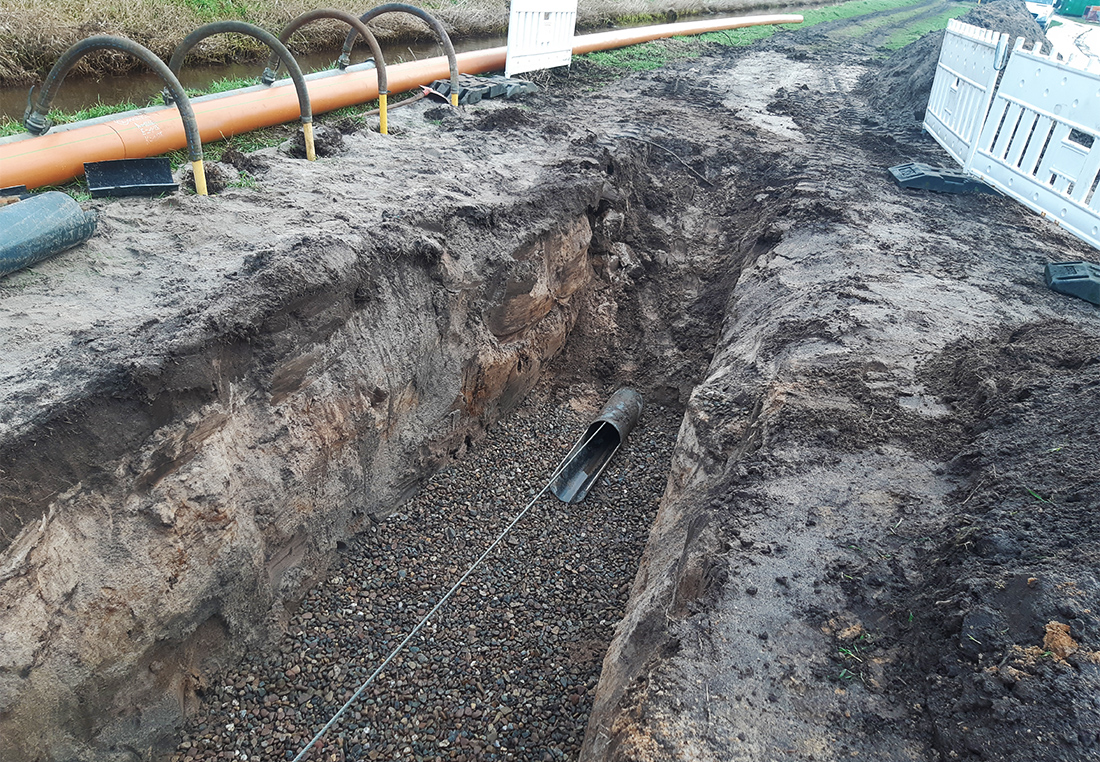

„Somit ermöglicht das Berstlining-Verfahren Kosteneinsparungen, geringe Störungen der Umgebung und schnellere Bauzeiten im Vergleich zur offenen Bauweise“, erklärt Dommel-Geschäftsführer Benedikt Stentrup. Vorbereitend für das Verfahren wurden in Wedemark Maschinen- und Rohreinzugs-Gruben geschaffen. Anschließend wurde die vorhandene Rohrleitung mit einem Berstkörper geborsten und radial in das umgebende Erdreich verdrängt. Gleichzeitig wurden die neuen PE RC Abwasserleitungen eingebracht. Das Ergebnis ist eine statisch selbsttragende und neuwertige Rohrleitung, die über die gleiche Nennweite wie das Altrohr verfügt. Die restlichen rund 60 Meter des Abwassernetzes wurden in offener Bauweise erneuert. Anschließend an die Tiefbauarbeiten wurde die Oberfläche wiederhergestellt.
Maßnahmen zur Qualitätssicherung

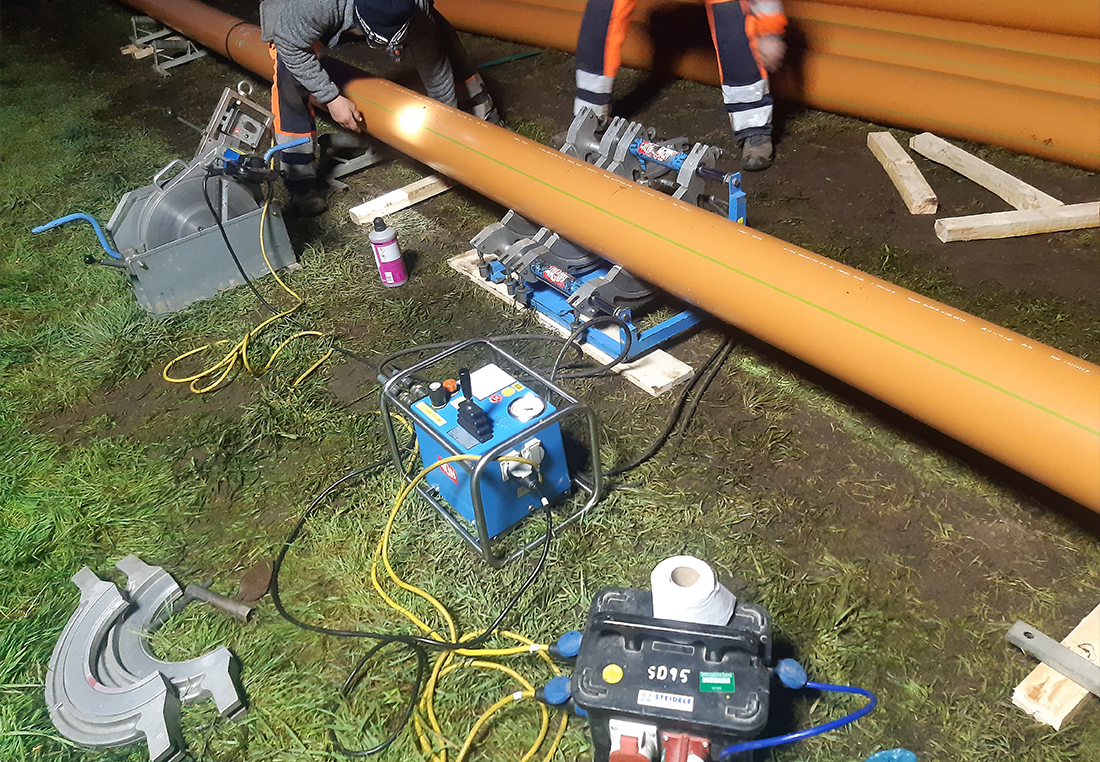

Um einen hohen Qualitätsstandard sowie eine lange Lebensdauer der Neuleitungen zu gewährleisten, führte die Sanierungstechnik Dommel baubegleitend diverse Maßnahmen zur Qualitätssicherung durch. Ein wesentlicher Aspekt war dabei die Ausführung sämtlicher Rohr-Schweißarbeiten gemäß den aktuellen DVS-Richtlinien zum Kunststoffschweißen. Diese stellt sicher, dass die Verbindungsstellen der Rohre höchsten Anforderungen an Stabilität und Dichtheit entsprechen.
Zusätzlich erfolgte eine Dichtheitsprüfung sämtlicher neu eingezogener Leitungen, um potentielle Leckagen von vornherein zu vermeiden. Ferner wurden Kamerabefahrungen und Molchungen des finalen Abwassernetzes durchgeführt sowie vor dem Asphaltieren der Fahrbahnoberfläche statische Plattendruckversuche des Planums absolviert. Die erfolgreiche Durchführung dieser Maßnahmen unterstreicht das hohe Engagement und Qualitätsbewusstsein der Kanalprofis aus Hamm. Dies war bereits der dritte Bauabschnitt im Verlauf dieser Druckrohrleitung. Auch der vierte Bauabschnitt wurde kürzlich öffentlich ausgeschrieben. Er umfasst erneut 700 Meter Berstlining. Die Sanierungstechnik Dommel erhielt auch diesen Auftrag.
