Molchen ohne Schacht - mit Sicherheit
02.03.2018
Entwicklung und Einbau der Molchstation QUICK-PIG der Reinert-Ritz GmbH
„Molchen einer Leitung muss einfacher und sicherer werden! Ohne aufwendigen Schacht! Ohne zeitraubende Belüftung des Schachtes! Direkt von der Straße aus! Aus PE100 und korrosionsfrei!“ Mit diesen Anforderungen trat die Hamburger Stadtentwässerung (heute Hamburg Wasser) an den bekannten Formteilhersteller Reinert-Ritz GmbH heran.
Denn gerade bei Arbeiten in Schächten kommt es immer wieder zu Arbeitsunfällen, wie beispielsweise Verletzungen am Kopf und anderen Gliedmaßen, sei es durch Abrutschen von Steigleitern oder Anstoßen im beengten Arbeitsraum. Eine große Gefahr bei Arbeiten in Schachtbauwerken stellen auch vorhandene Faulgase und/oder austretende Gase aus dem Erdreich dar.
Nach Aufspüren dieser Gase muss mit entsprechenden Mitteln und Maßnahmen der Schacht belüftet werden und die daraus folgende Wartezeit verzögert den Beginn der geplanten Arbeiten. Da zudem bei Neubau als auch nachträglichem Einbau der Platzbedarf für die Aufnahme und Bedienung von Armaturen in Schächten berücksichtigt werden muss, kann dies mit hohen Kosten verbunden sein.

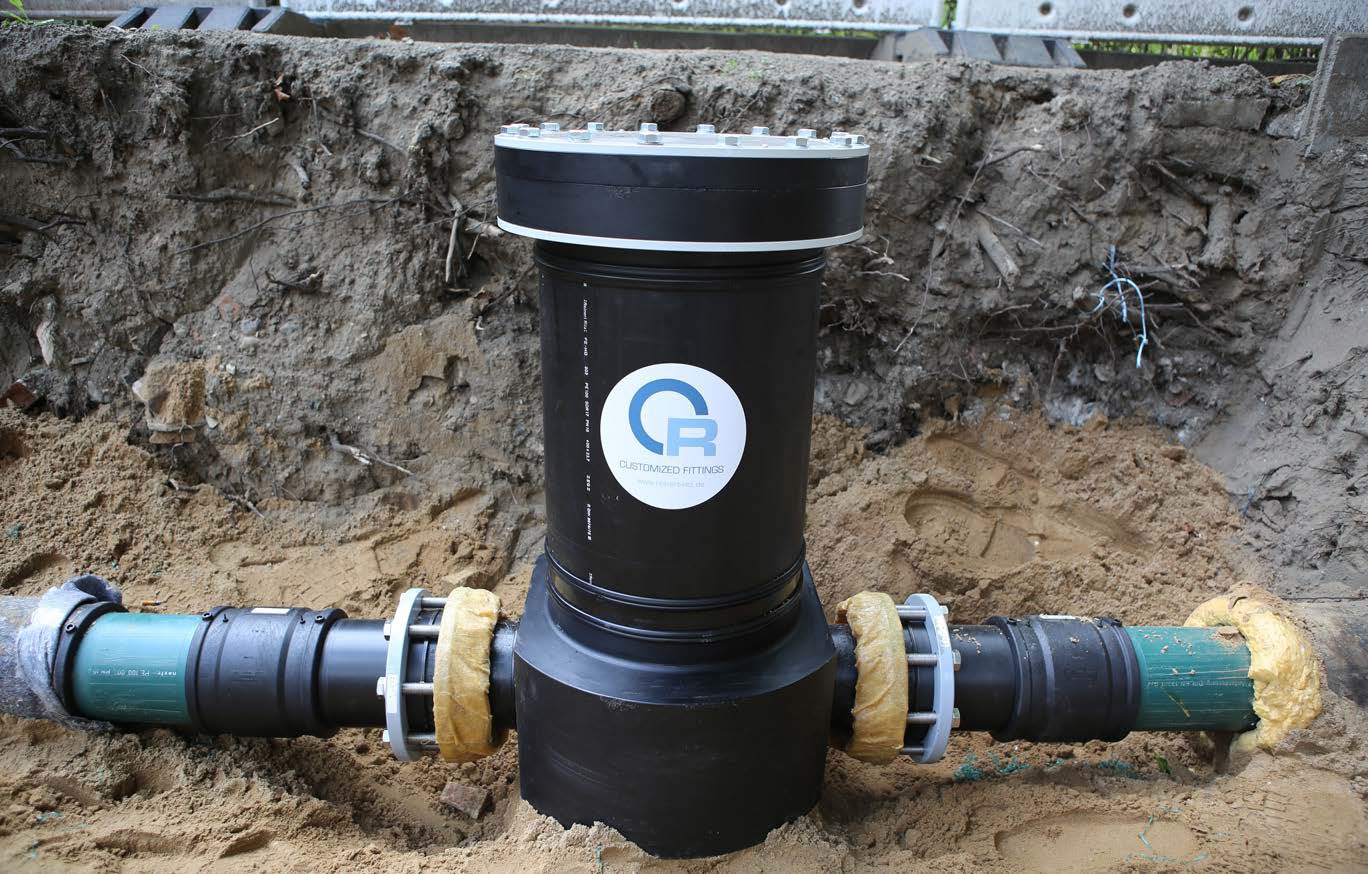

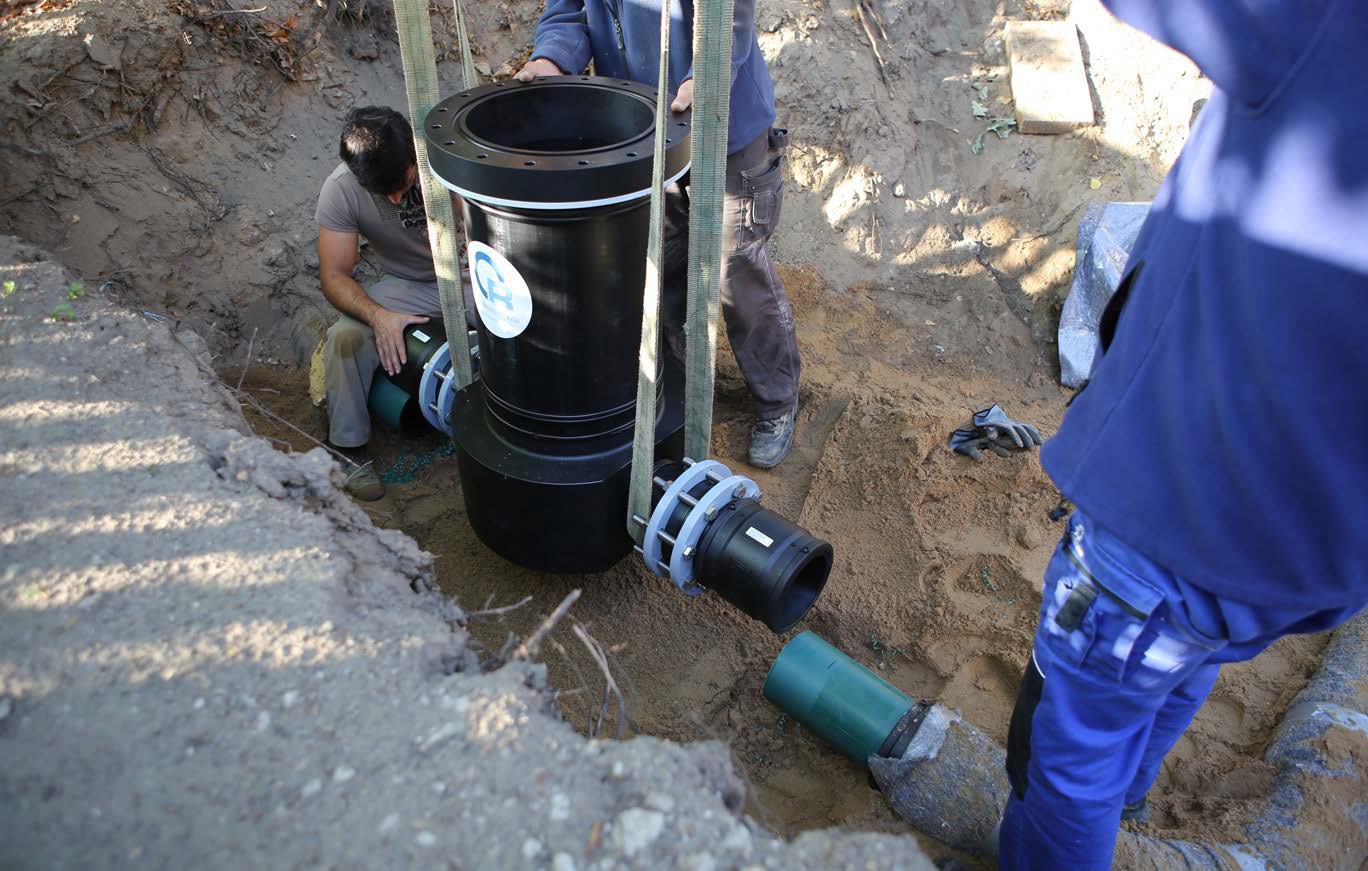

Die von der Hamburger Stadtentwässerung genannten Anforderungen wurden von der Reinert-Ritz GmbH kunststoffgerecht umgesetzt und im hauseigenen Prüfzentrum getestet. Die erste Molchstation konnte dann im August 2014 im Hamburger Stadtteil Lurup in eine bestehende PE100 Abwasserdruckleitung der Dimension d 160 mm mit geringem baulichen Aufwand nachträglich eingebaut werden.
Nach der erfolgreich durchgeführten Inbetriebnahme kann seither schnell und sicher gemolcht werden. Und weil der Begriff „Molch“ im Englischen „pig“ ist, war auch der Name der schnellen Molchstation gefunden: QUICK-PIG.
Auch der Zweckverband Lollar-Staufenberg (ZLS), der als Dienstleister in den Bereichen Wasserversorgung, Abwasserableitung und Abwasserreinigung sowie im Hochwasserschutz tätig ist, setzte im Rahmen eines Pilotprojektes erstmals das System QUICK-PIG in Hessen ein.
Der ZLS betreibt in seinem Verbandsgebiet insgesamt sieben Abwasserdruckleitungen mit einer Gesamtlänge von rund 5 km. Sie stellen ca. 4% der gesamten Netzlänge des ZLS dar. Der Betrieb und die Instandhaltung der teilweise über 20 Jahre alten Druckleitungssysteme fokussierten sich in der Vergangenheit vornehmlich auf den Unterhalt der maschinen- und elektrotechnischen Einrichtungen der Pumpstationen und Pumpwerke.
In 2016 wurde die Sanierung dreier älterer Pumpstationen projektiert. Für die Reinigung der Rohrleitungen plante man Molchzugänge. Dabei wurde auch für eine bereits bestehende Abwasserdruckleitung der nachträgliche Einbau einer Molchstation vorgesehen. Da die Reinigung und Inspektion von Abwasserdruckleitungen nicht mit der gewohnten Methodik der Freispiegelkanäle möglich ist, gleichzeitig aber das betriebliche Risiko bei Schadensfällen sich als ungleich größer darstellt, wurde das System QUICK-PIG der Reinert Ritz GmbH aus Nordhorn eingesetzt.
Mittlerweile wurden in Deutschland bereits über 60 Molchstationen vom Typ QUICK-PIG für Rohrdimensionen von d 63 mm bis d 180 mm eingebaut. Nach Skandinavien wurden sogar 4 Molchstationen QUICK-PIG der Dimension d 315 mm geliefert.

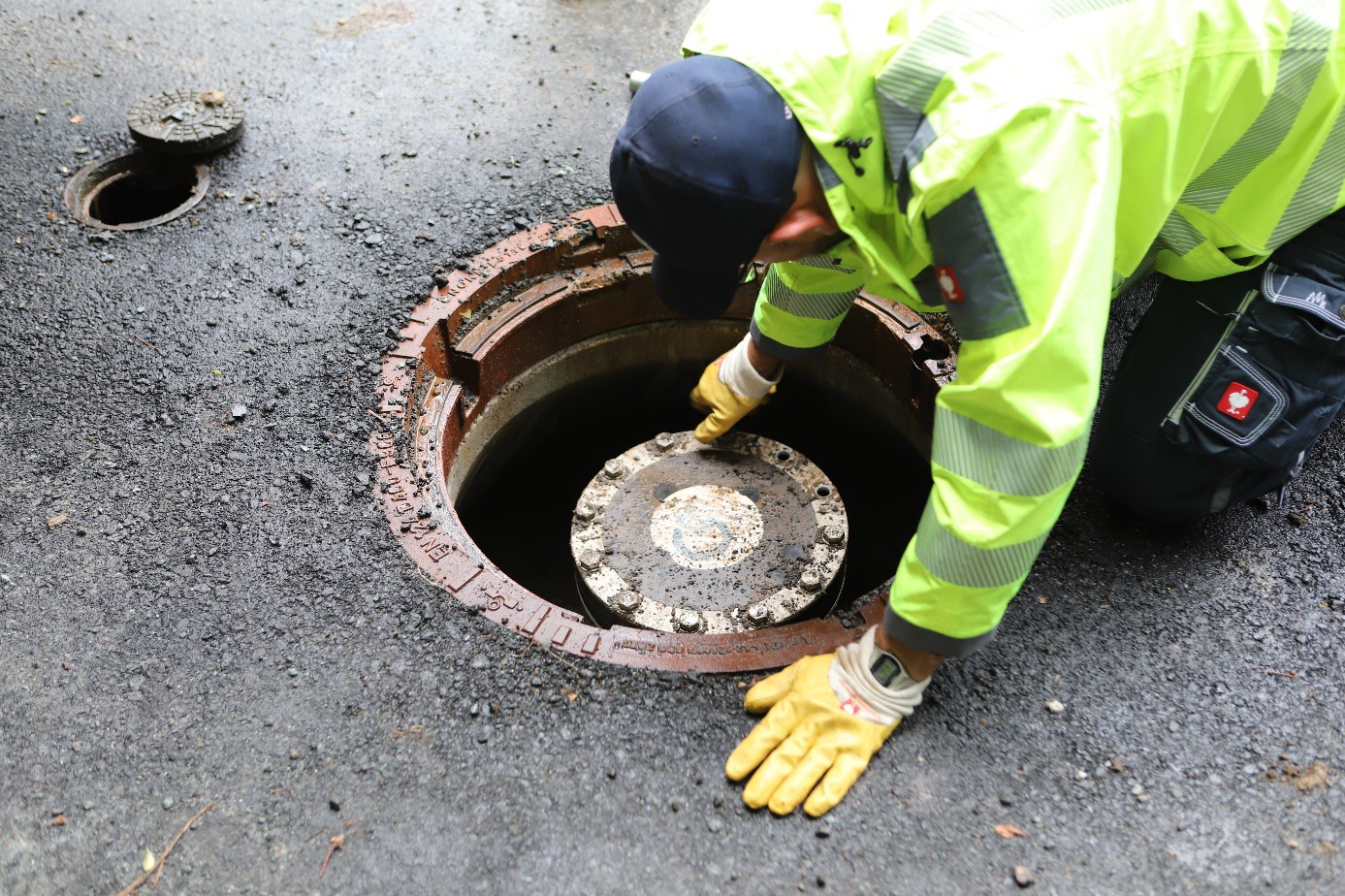

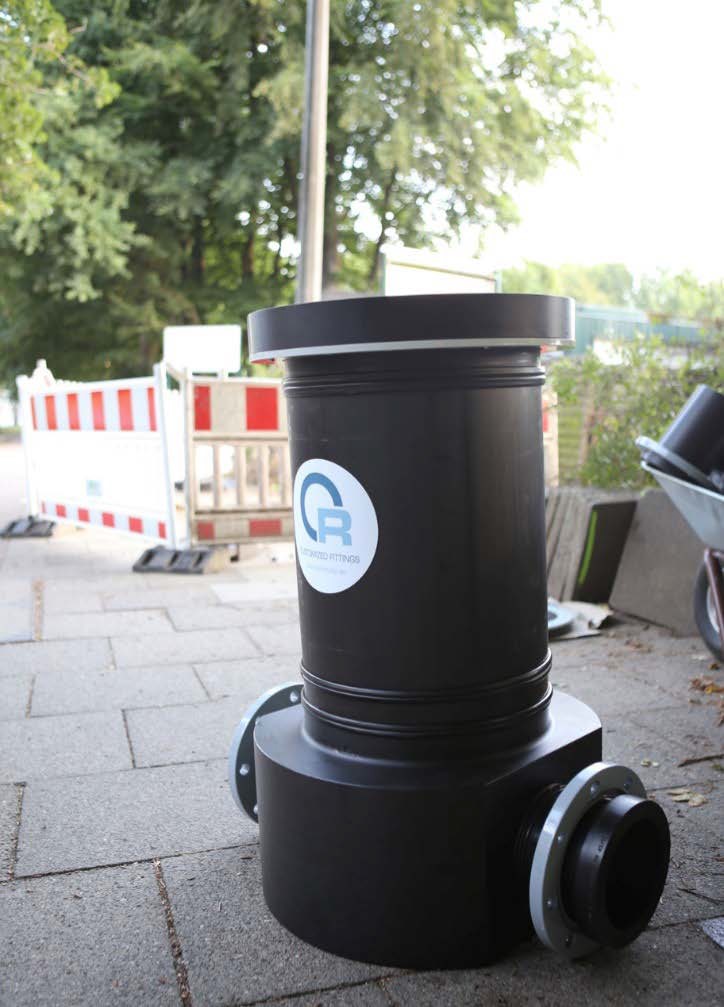

Die innovative Molchstation QUICK-PIG bietet mit ihrer kompakten Bauweise eine clevere und finanziell sehr interessante Alternative zu großen und teuren Betoneinbauschächten, lässt sie sich doch unter handelsüblichen Straßendeckeln neben vorhandenen Rohrleitungen und Kabeln einbauen. Ein Abpumpen von Wasser, wie es in Schächten vorkommen kann, entfällt hier.

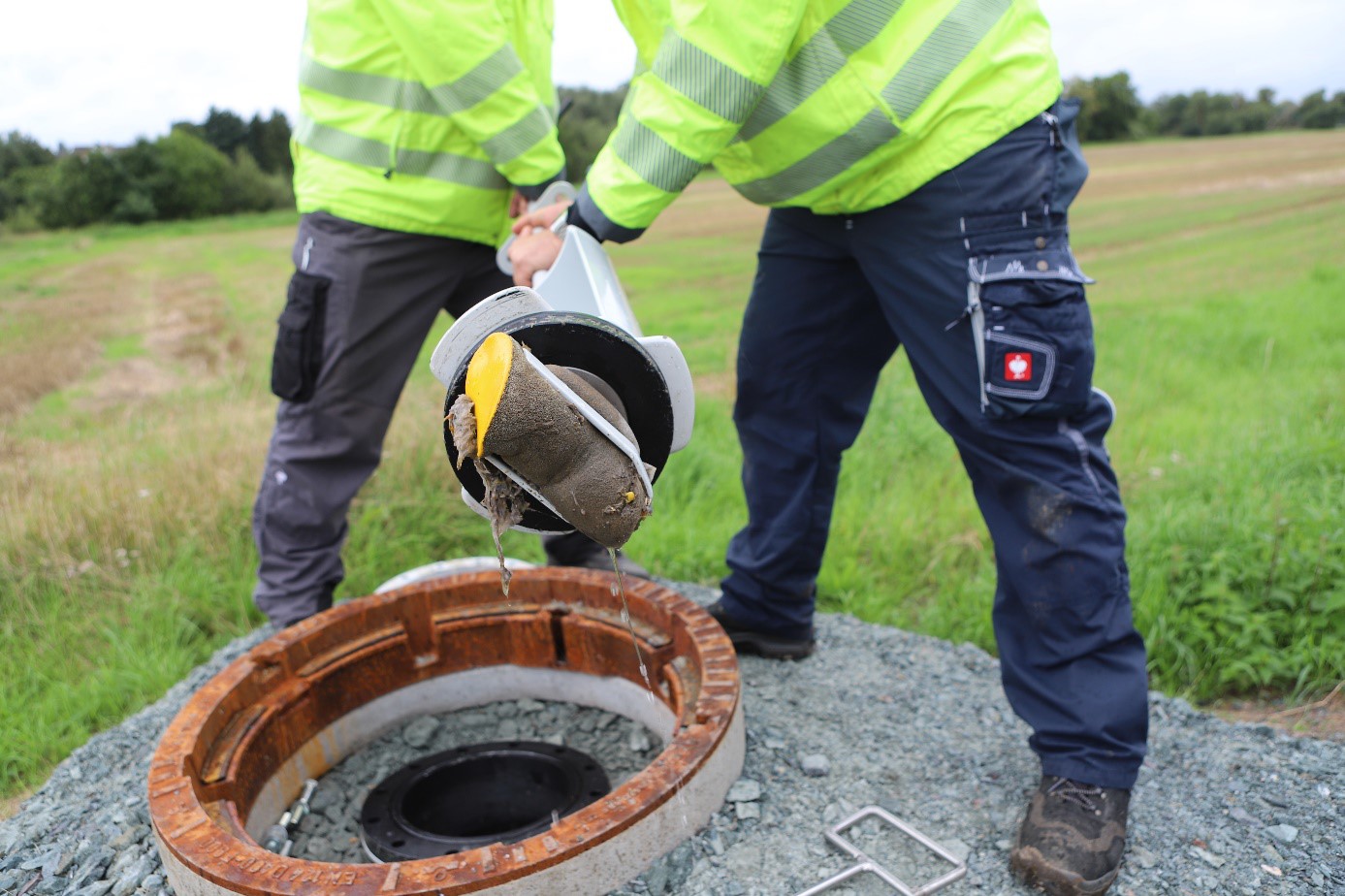

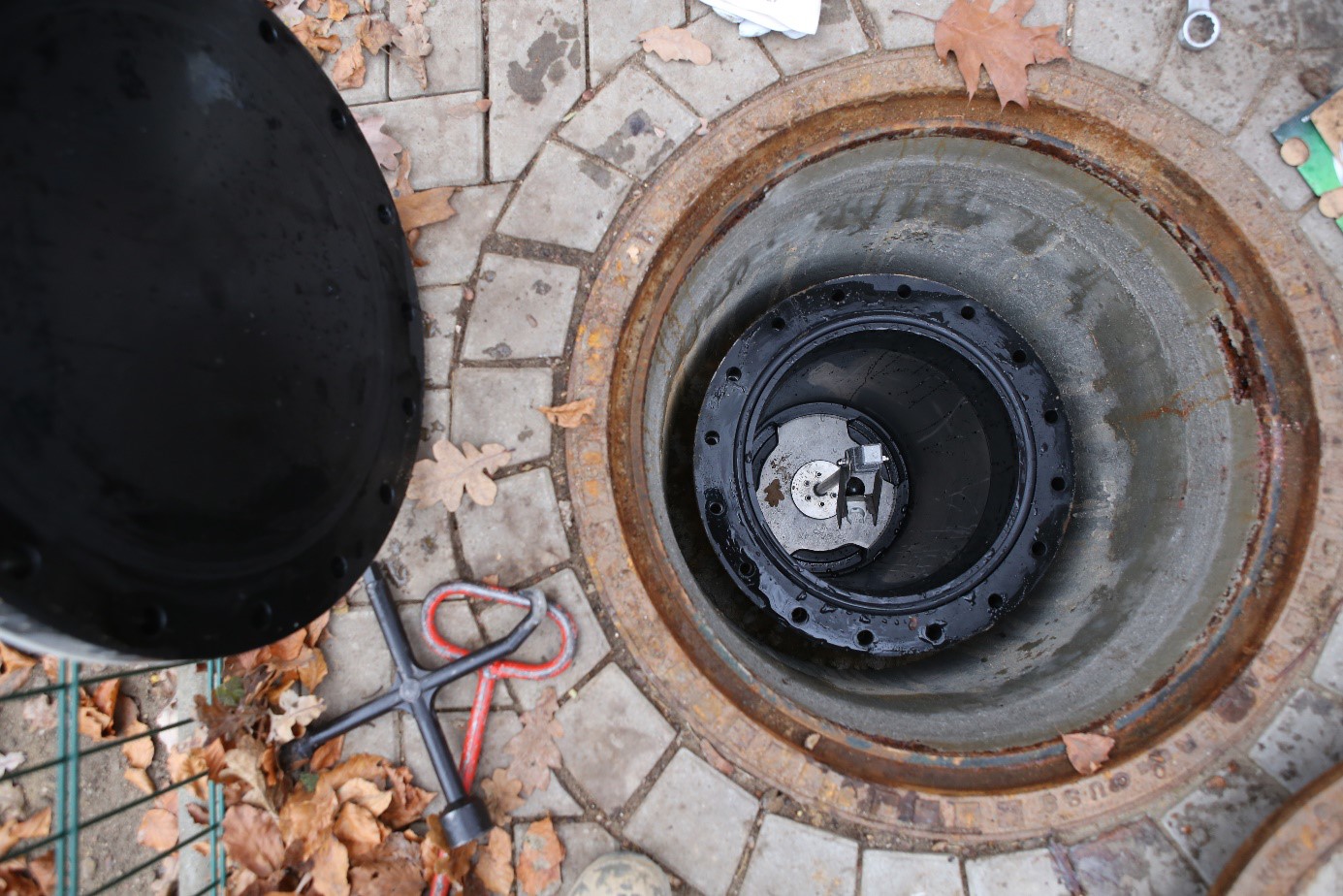

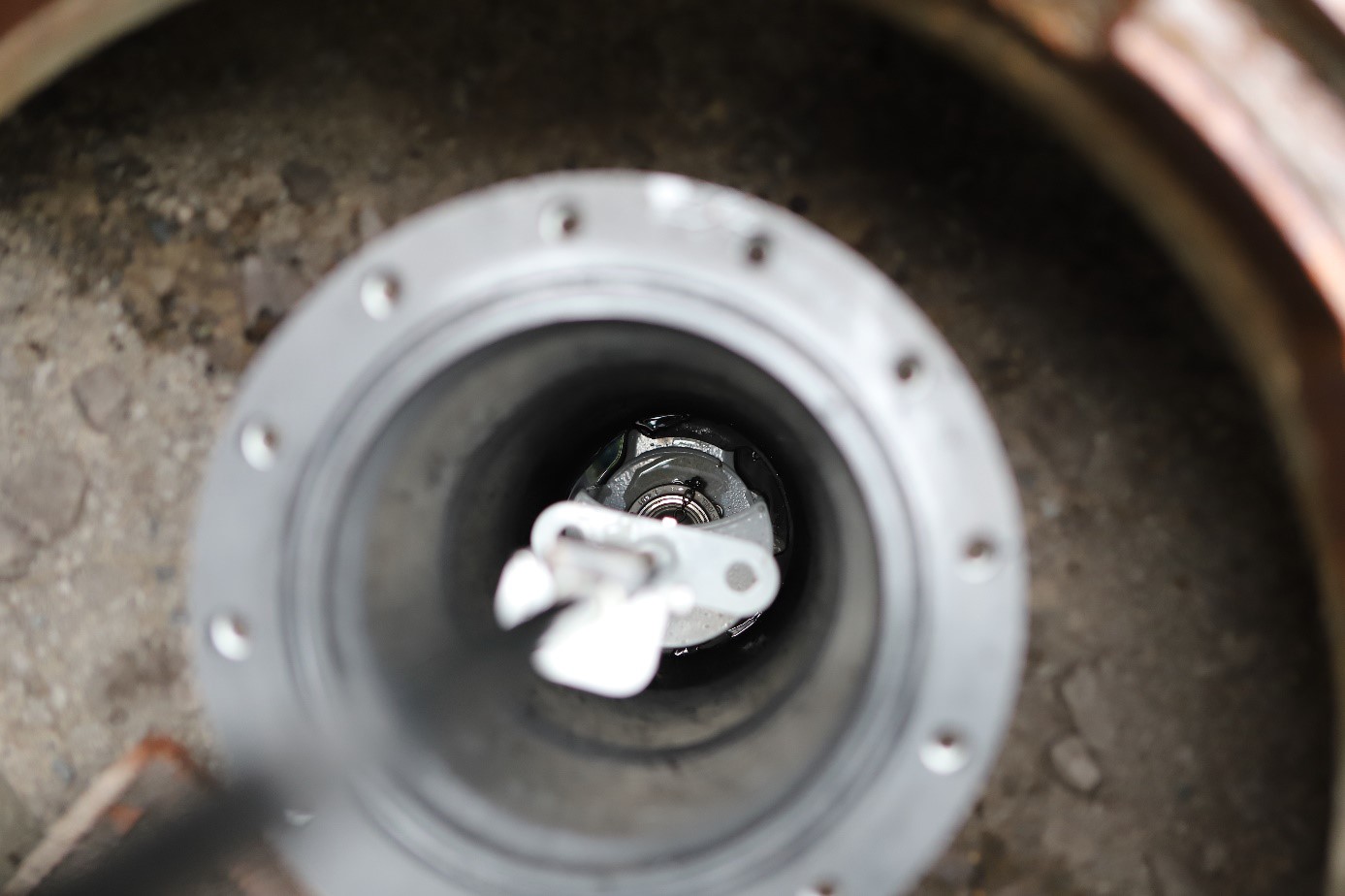

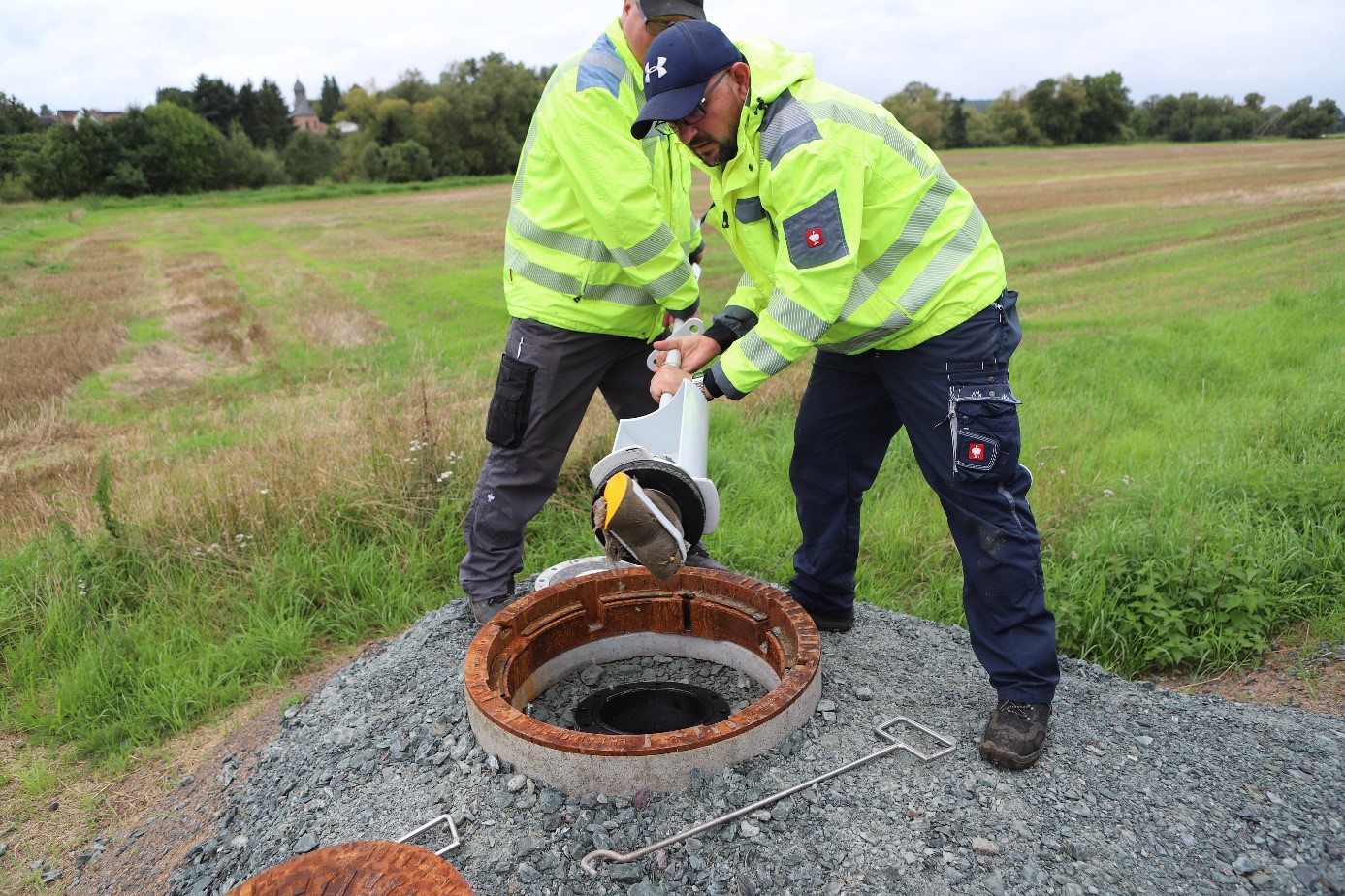

Die Bedienung der Schleuse ist dank Bajonettverschluss einfach und schnell erledigt. Neben den Baukosten liegen auch die Life Cycle Cost durch den Wartungsbetrieb deutlich unter den Kosten der Standard-Schachtlösung. Zudem erleichtert die Molchstation QUICK-PIG die im Rahmen der verschiedenen Eigenkontrollverordnungen der Länder geforderte Zustandserfassung der Druckleitung.
Die thermoplastischen Formteile der Reinert-Ritz GmbH findet man in Anlagen auf der ganzen Welt. Besonders gefragt ist das Knowhow des Unternehmens immer dann, wenn die Anwendungen sehr herausfordernd sind und höchste Sicherheit verlangt wird. Nicht selten ist man immer dann auf die Reinert-Ritz GmbH zugegangen, wenn andere Systeme und Anbieter die Anforderungen nicht erfüllen konnten. Und darauf ist man bei Reinert-Ritz zurecht auch ein bisschen stolz.
