Neue Absperrklappe für nahezu jeden Einsatzbereich

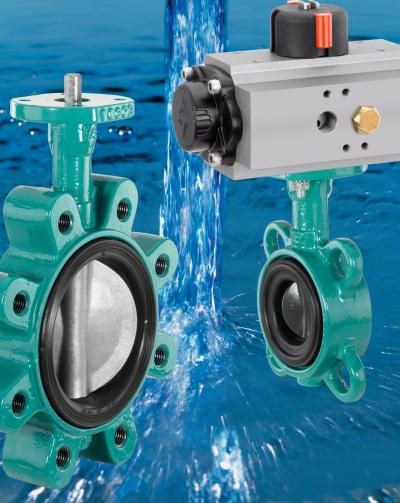

Die neue zentrische Absperrklappe GEMÜ D480 ist in den Nennweiten DN 25 - 1400 lieferbar. Als Gehäuseformen stehen eine Zwischenflanschausführung, eine Endflanschausführung mit Gewindelöchern und eine Doppelflanschausführung zur Verfügung. Die Einbaulänge ist gemäß EN 558-1 Grundreihe 20. Als Anschlussnormen sind DIN (PN10/16), ANSI 150, JIS und BS lieferbar. Die Klappe ist standardmäßig für Betriebsdrücke von 10 bar und 16 bar ausgelegt. Eine Variante der D480 ermöglicht Drücke bis 25bar als weichdichtende, zentrische Ausführung. Die Absperrklappe erfüllt die Sicherheitsanforderungen Anhang I der Europäischen Druckgeräterichtlinie 97/23/EG für Fluide der Gruppe 1 und 2.

Für Gehäuse und Klappenscheiben, stehen eine Vielzahl an Materialien und Beschichtungen zur Verfügung. Das Spektrum reicht von Sphäroguss bis hin zu Superduplexstählen. Als Beschichtungsmaterialien bieten wir Resicoat^®, Rilsan^® oder Halar^® an. Die Temperaturgrenzen für das Betriebsmedium liegen zwischen -40°C bis max. 200°C, in Abhängigkeit der gewählten Werkstoffe.

Absperrdichtungen und Zulassungen Die Absperrdichtungen gibt es in 17 verschiedenen Ausführungen von EPDM bis Viton^® (FPM). Darunter sind auch ein FDAkonformes EPDM sowie eine Variante für Trinkwasser. Die Trinkwasservariante erfüllt die Anforderungen gemäß ACS, KTW, WRAS und W270. Die Absperrdichtungen können auswechselbar oder ins Gehäuse vulkanisiert geliefert werden. Die einvulkanisierte Dichtungen eignen sich insbesondere für Betriebssituationen mit hohen Drücken, mechanischen Belastungen und Vakuumanwendungen.

Die Baureihe D480 verfügt über einem Kopfflansch nach EN ISO 5211 für den Aufbau von verschiedenen Antrieben. Es stehen Handhebel, Getriebe, pneumatische Antriebe sowie elektromotorische Antriebe als Auf/Zu- und Regelvariante zur Verfügung. Die pneumatisch betätigte Klappe Typ D481 wird mit den bewährten Antrieben GEMÜ ADA/ASR oder DR/SC in einfach- oder doppeltwirkender Ausführung gefertigt. Die pneumatischen Antriebe können mit umfangreichem Zubehör wie Vorsteuerventile, Stellungsrückmelder, Ventilanschaltungen und Stellungsregler ausgerüstet werden. So lässt sich die neue Klappe problemlos in jedes Automatisierungskonzept integrieren.

Anwendungsgebiete für GEMÜ D480 Die große Vielfalt an Körper- und Scheibenwerkstoffen und Beschichtungen, sowie die Varianz bei den Absperrdichtungen ermöglicht eine sehr große Bandbreite in der Anwendung. Von der Standardscheibe in Shäroguss bis hin zu Superduplexscheiben oder Halarbeschichtungen für aggressive Medien bleiben keine Wünsche offen. Die Absperrklappe kommt unter anderem in den folgenden Branchen zur Anwendung:

- Chemische Industrie
- Bergbau und Metallgewinnung
- Hütten und Stahlwerke
- Trink- und Abwasseraufbereitung
- Meerwasserentsalzung
- Pharmazeutische und Halbleiterindustrie
- Allgemeine Versorgungsnetze in der Industrie
