Patentierte Rigole – jetzt mit integrierter Oberflächen-Filtration

IKT bestätigt Funktionsumfang

Die Verantwortlichen bei BIRCO freuten sich sehr über die positive Nachricht vom IKT. Das System funktioniert – die Werte passen. Marian Dürrschnabel, Teamleiter Produktmanagement bei BIRCO, blickt zurück:

"Wir waren von den gemessenen Werten überzeugt, nur mussten wir das auch fundiert nachweisen. Mittels mehrerer Referenzobjekte und Langzeitstudien waren ausreichend Daten verfügbar. Die Prüfung durch das IKT war umfangreich und durchaus mit kritischen Fragen versehen. Als die Bestätigung und das IKT Gutachten für unseren Filtrationstunnel kamen, hat uns das einen kräftigen Motivationsschub gegeben."

Das vorgestellte System "Filtrationstunnel" für die BIRCO Rigolentunnel von StormTech^® ist aktuell einzigartig im Markt und beantwortet gleich mehrere Herausforderungen im Tiefbau.

Patentiertes System: Umgang mit Rigolen wird vereinfacht

Dank der Integration des Filtrationstunnels in die übrige Anlage wird die Planung enorm vereinfacht.

„Es fallen einige Behandlungselemente weg, die andere Rigolenanlagen vorgeschaltet haben. Die Rigole hat einen enormen Durchflusswert bei voller Oberflächen-Filtrationsleistung. Das ist ein absolutes Alleinstellungsmerkmal bei BIRCO und spart Betreibern und Kommunen viel Geld", betont Dürrschnabel die Vorteile.

Das System ist patentiert und in dieser Form einzigartig. Ein weiteres Detail ist das Bändchengewebe aus spezieller Fertigung – dieses Material ermöglicht hohe Rückhaltewerte bei gleichzeitig großem Durchfluss.

Messungen mit Bestwerten

Die Messungen bei den Referenzobjekten haben es bewiesen: mit dem Durchgangswert nach DWA M 153 Typ D13 von 0,3 ist der Filtrationstunnel für BIRCO Rigolen ein Spitzenreiter bei ähnlichen Anlagen.

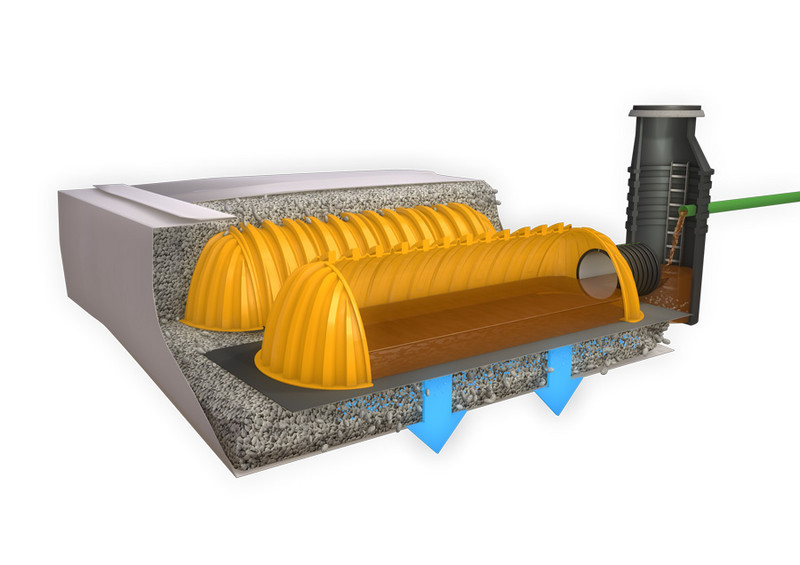

Die Leistung des Filtrationstunnels ist vergleichbar zu Sandfiltern mit einer Schüttung von 60 cm der Körnung 0/4mm. Das Sediment wird ausschließlich im Filtrationstunnel gesammelt, das übrige System bleibt sauber. Der bestätigte Wert AFS > 80% unterstreicht die Leistungsfähigkeit.

Schnelle und einfache Installation

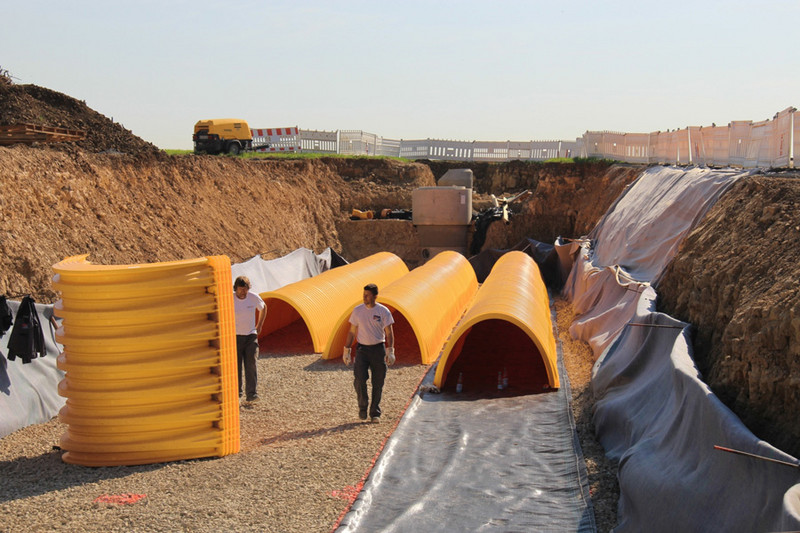

Nicht nur die Messwerte überzeugen kritische Betrachter, die praktischen Stärken liegen im Aufbau. Die Tunnel werden gestapelt geliefert, einfach ausgelegt und ineinandergesteckt − Keine Verbinder, keine Verkantung oder andere komplizierte Montagetechniken notwendig. Die BIRCO Rigolentunnel werden mittels Aufschütten von Gesteinsmaterial bis zur Belastungsklasse SLW 60 stabilisiert.

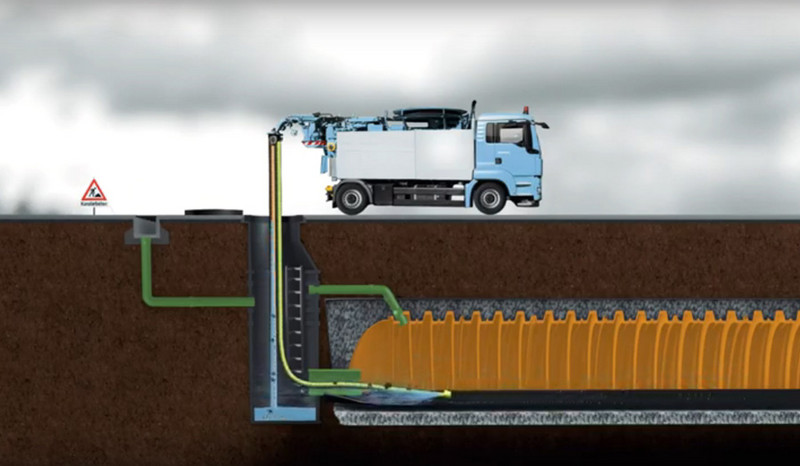

Zudem sorgt die Gewölbeform für Lastabtragung. Beim System MC 4500 ist der Filtrationstunnel dank des offenen Gewölbes ohne Querstreben mit einer maximalen Höhe von 1,60 Metern sehr einfach zu reinigen und begehbar.

„Der Individualisierungsgrad ist bei den BIRCO Rigolentunneln besonders hoch, das macht die Planung flexibel und wir freuen uns die Interessenten ganz objektbezogen zu beraten“, betont Dürrschnabel die Servicebereitschaft bei BIRCO.
