Rohrleitungsisometrien jetzt noch schneller und detaillierter erstellen
28.12.2020
Version 4.0 der Rohrleitungsisometrie-Software M4 ISO ist ab sofort erhältlich und beinhaltet viele neue Funktionen, die eine Isometrie-Erzeugung aus Creo oder PCF komfortabler gestalten.
Die Isometrie-Software M4 ISO ist eine speziell für den Anlagenbau entwickelte Lösung. Damit werden automatisch unmaßstäbliche Rohrleitungsisometrien aus PTC Creo Piping-Planungsdaten oder PCF-Dateien erzeugt. Ab sofort ist die neue Version 4.0 von M4 ISO verfügbar.
Rohrleitungsisometrien automatisch aus der Rohrleitungsplanung erzeugen

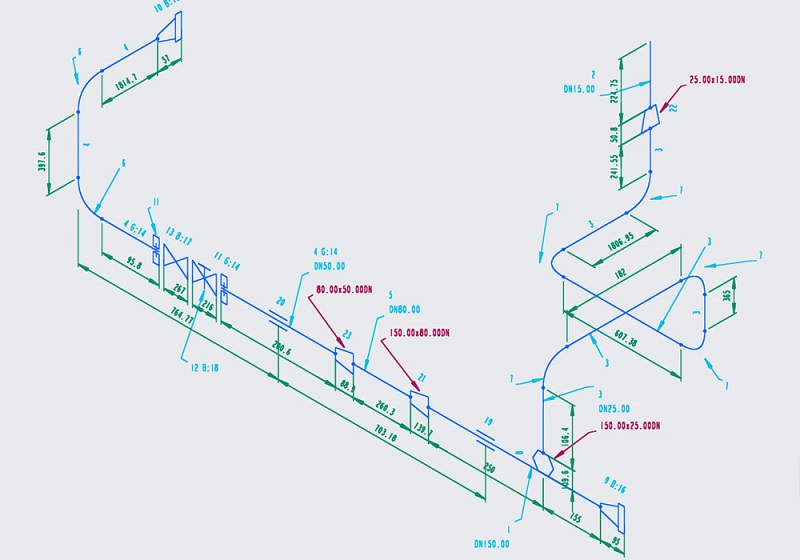

M4 ISO verwendet vorhandene 3D-Rohrleitungsdaten und erstellt daraus vollautomatisch unmaßstäbliche Rohrleitungsisometrien inklusive der dazugehörigen Symbole, Bemaßungen, Notizen und Stücklisten. Die Darstellung und der Inhalt der automatisch generierten Isometrie-Zeichnungen sind jeweils vollständig konfigurierbar. Damit schafft die Software auch bei komplexen Rohrleitungsverläufen ein Höchstmaß an Übersicht und liefert alle Dokumente für die Fertigung.
Rohrleitungsisometrien direkt in Creo Piping erzeugen

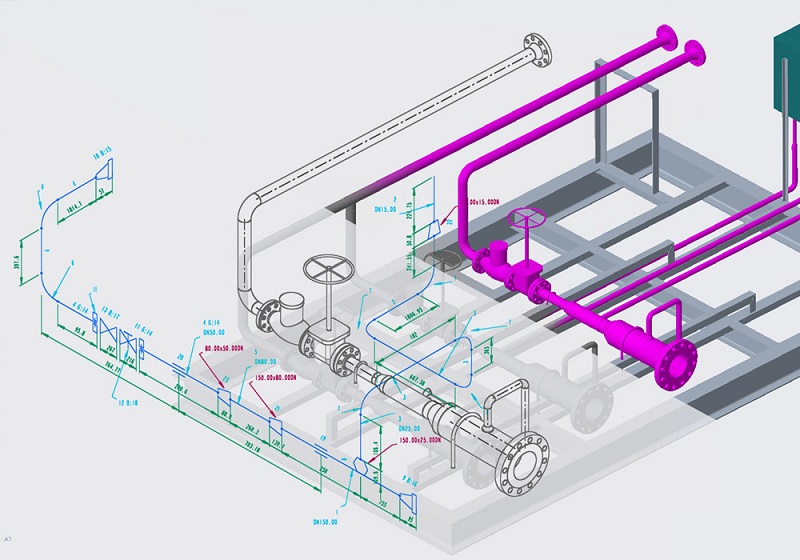

Die M4 ISO Software integriert sich als ein Creo-Modul vollständig in die Benutzeroberfläche von PTC Creo Piping und bietet damit eine smarte Benutzerführung. Ausgehend von den ausgewählten Rohrleitungssträngen werden die Rohrleitungsisometrien auf Knopfdruck erzeugt. Der Benutzer kann leicht den gewünschten isometrischen Stil und andere Einstellungen – entsprechend den spezifischen Anforderungen – festlegen. Selbstverständlich bietet M4 ISO auch die Möglichkeit, als integrierte Lösung in einem PTC Windchill Produktlebenszyklus-Prozess zu agieren.
PCF-Dateien mit M4 ISO automatisiert in Rohrleitungsisometrien kovertieren
Für die Verarbeitung von Rohrleitungsdaten aus Anlagen- und Rohrleitungsplanungssystemen von Drittanbietern ist ein separates M4 ISO-Paket erhältlich. Damit können vollautomatisiert PCF-Dateien in Rohrleitungsisometrien umgewandelt werden. PCF ist dabei ein gängiges Format im Rohrleitungsbau, in dem Rohrleitungen sehr detailliert beschrieben werden. Deshalb bietet M4 ISO ein Paket, das PCF-Dateien in unmaßstäbliche Rohrleitungsisometrien konvertiert. Dabei kann M4 ISO auch in bestehende Prozesse integriert werden, womit die Generierung der Rohrleitungsisometrien aus PCF-Dateien zukünftig komplett automatisiert erfolgen kann.
M4 ISO Version 4.0 bringt mehr Details in die Rohrleitungsisometrie
Mit der neuen Version 4.0 von M4 ISO lassen sich Rohrleitungsisometrien mit sehr viel mehr Details versehen. Dabei können beispielsweise die Standardbezeichnungen der einzelnen Komponenten durch unterstützende Notizen ergänzt werden. Auch können den Anschlüssen der Rohrleitung in der Rohrleitungsisometrie Verbindungstexte hinzugefügt werden, um zu verdeutlichen, wo sie mit anderen Rohren und Geräten verbunden sind. Diese Funktionen erleichtern das Verständnis und die Navigation in komplexen Rohrsystemen, die viele Zeichnungen umfassen, erheblich.
Mehr Flexibilität für individuelle Anpassungen
Die Version 4.0 von M4 ISO bietet mehr Flexibilität beim Layout der einzelnen Templates. So können in den Stücklisten oder Textblöcken die Abstände zwischen den einzelnen Beschriftungsblöcken vordefiniert werden und sorgen damit für eine bessere Lesbarkeit. Ebenso wurden zusätzliche Optionen zur Steuerung der Gruppierung und Sortierung von Stücklisten bereitgestellt. Damit lässt sich die Software noch besser an die unternehmensspezifischen Anforderungen anpassen. M4 ISO Version 4.0 ist ab sofort erhältlich und beinhaltet ein umfangreiches Paket neuer Funktionen.
