Von allem das Beste

11.06.2014

Funke stellt neuen Schacht DN 1000 vor

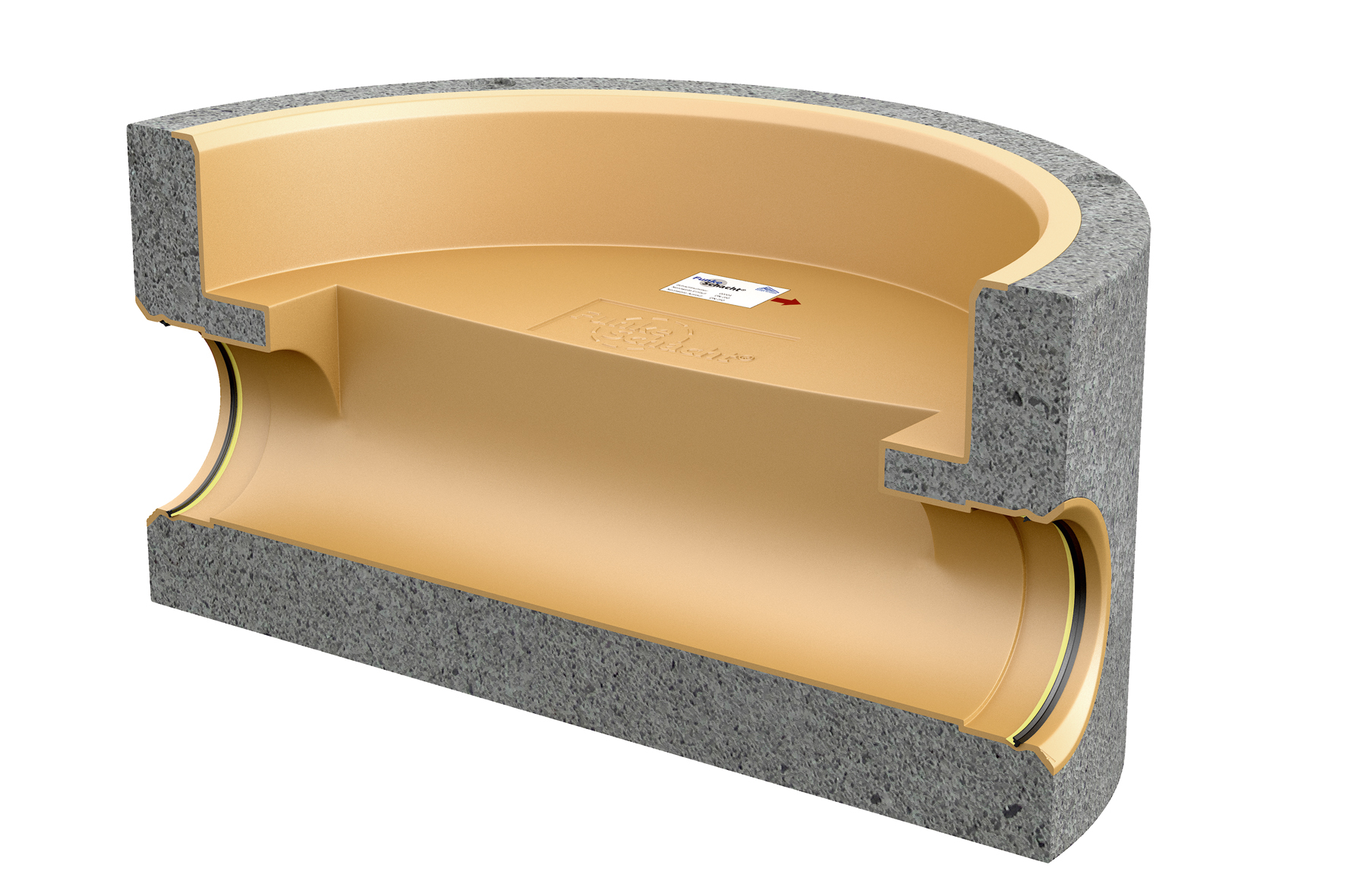

Der von der Funke Kunststoffe GmbH auf der IFAT 2014 vorgestellte neue begehbare Schacht DN 1000 kombiniert die Vorzüge verschiedener Werkstoffe zu einem System mit vielen Vorteilen. Das Schachtunterteil aus Beton verleiht dem Bauwerk Sicherheit gegen Auftrieb, während die korrosions- und abriebsichere PU-Auskleidung für optimale hydraulische Verhältnisse sorgt. Die Schachtmuffen sind mit dem CI®-Dichtsystem ausgestattet und erlauben den einwandfreien Anschluss von SN 8-, SN 12- und SN 16-Rohren aus dem HS®- und CONNEX-Kanalrohrsystem. Das auf dem Unterteil sitzende Steigrohr ist aus PVC-U gefertigt. Es wird in der gewünschten Baulänge auf die Baustelle geliefert und kann vor Ort noch problemlos gekürzt werden; die maximale Länge liegt bei 5 m. Aufgrund der monolithischen Fertigung entfallen die für herkömmliche Schachtbauwerke typischen Fugen. Den Abschluss des Bauwerks bildet der Funke Schachtkonus, der ebenfalls mit PU ausgekleidet ist.

Lastabtragung ins Erdreich

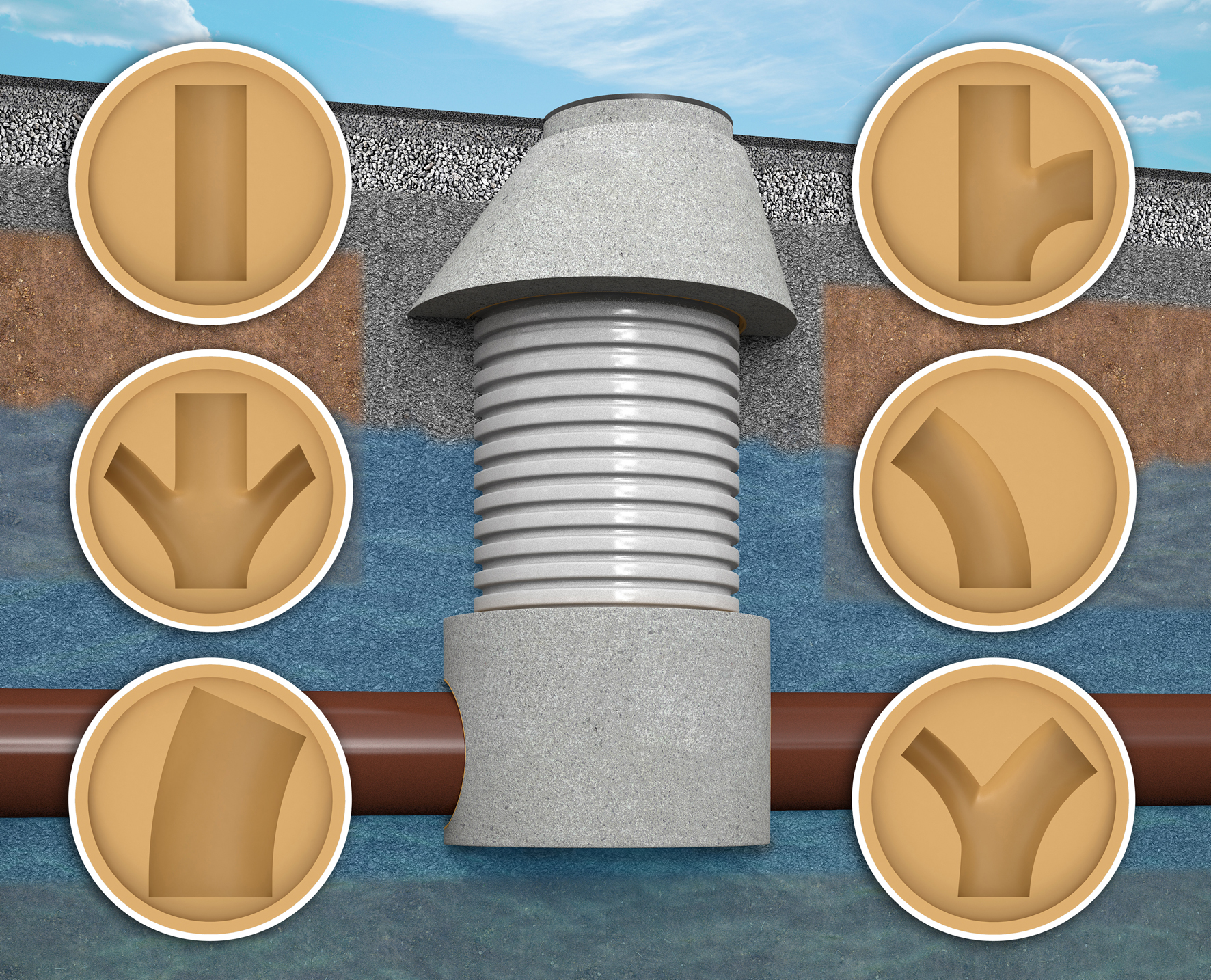

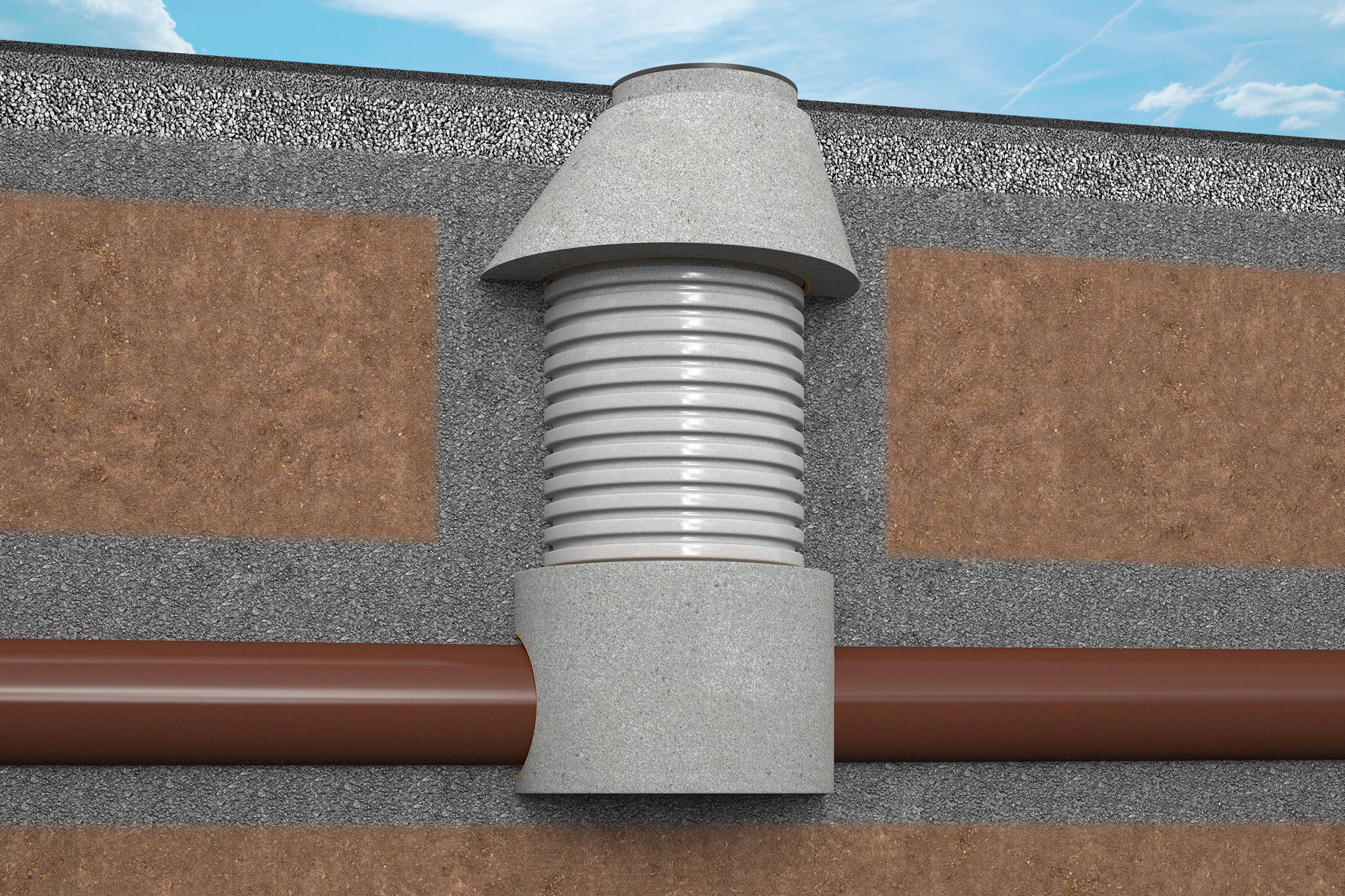

Dank der speziellen Konstruktionsweise des Konus erfolgt die Lastabtragung nicht über das Steigrohr, sondern in das umliegende Erdreich. Der Konus ist wahlweise für Abdeckungen von 625 mm bzw. 800 mm lieferbar. An Schachtunterteil und Konus werkseitig angebrachte Seilschlaufen sorgen für denkbar einfache Handhabung an der Einbaustelle und erleichtern die Montage des Schachtes. Das Bauteil eignet sich für die Gestaltung unterschiedlicher Varianten mit Abwinklungen oder Seitenzuläufen, bietet eine optimale Lösung für Gerinne mit Nennweiten- und Höhensprüngen und ist bei unterschiedlichen Gefällen (Standard: 1%) einsetzbar.

Nachträgliche Anschlussmontage mögich

Mit dem FABEKUN®-Sattelstück DN/OD 160 von Funke kann zudem jederzeit und an jeder beliebigen Stelle im Steigrohr ein Anschluss geschaffen werden, um einen Höhenversatz in der Kanalisation zu überbrücken; optional lässt sich der Anschluss außerdem mit einem innenliegenden Absturz kombinieren. Dieser ermöglicht eine problemose Revision, und Reinigung und dank des geringen Platzbedarfs bleibt der Schacht begehbar. Eine auf der Berme angebrachte Rutschsicherung sorgt für festen Stand, auf Wunsch wird der Schacht ab Werk mit einer Leiter ausgeliefert. Ebenfalls optional ist eine Einstieghilfe für die Montage im Schachtkonus lieferbar. Eine hierfür nötige Tragplatte ist werkseitig vormontiert.

Kontakt

Funke Konststoffe GmbH

Siegenbeckstr. 15

59071 Hamm-Uentrop

Deutschland

Telefon:

+49 (0) 2388 / 3071-0

Fax:

+49 (0) 2388 / 3071-550

E-Mail:

info@funkegruppe.de

Internet:

Zur Webseite
