Wasser für die Grube
17.12.2010
HOBAS® Mehrfachpumpenschacht für Bergbaufolgesee in der Lausitz
Teil dieser Altlasten ist die Bergbaugrube Sedlitz, die seit 2005 durch Flutung zum Sedlitzer See umgewandelt wird. Um einen regulierten Wasserstand und damit die Standsicherheit der Böschung zu gewährleisten, wurde bereits 1993 die Wasserhaltung Bahnsdorf mit 3 installierten Pumpen in Betrieb genommen. Im Zuge der in 2007 begonnen Flutung und Umwandlung des in Abhängigkeit stehenden Restloches Meuro zum Ilse-See, wurde eine Umrüstung der Wasserhaltung notwendig, die den Neubau eines Mehrfachpumpenschachtes nach sich zog.
Das mit der Planung in 2009 beauftragte erfahrene Ingenieurbüro Grontmij AEW Plan GmbH Finsterwalde bekam dabei den Zuschlag für das beste technische Konzept. Aufgrund der vorherrschenden extremen Boden- und Grundwasserbedingungen (pH-Wert 3,0 und Sulfatanteil >500mg/l), entschieden sich LMBV und Grontmij nach Umfangreicher Prüfung der Alternativen bereits während der Planungsphase für GFK als korrosionsfesten Werkstoff. Die Einbautiefe von 18,75m, der sehr hohe Grundwasserstand bis Oberkante Gelände und die aufgrund der zahlreichen Einbauten erforderliche Schachtgröße von DN3000 bedingten beim statischen Nachweis eine Nennsteifigkeit des Schachtes von SN32.000. Solch eine hohe Steifigkeit bei GFK-Rohren/-Bauteilen dieses Durchmessers ist eine besondere technische Herausforderung. Zusätzliche Anforderungen waren lange Beständigkeit, um die volle Betriebsfähigkeit der Pumpstation bis zum Ende der Flutungsphase in 2015 zu gewährleisten, sowie eine kurze und problemlose Montage der einzelnen Komponenten vor Ort.
Den Zuschlag im Ausschreibungs- und Vergabeverfahren 2010 erhielt die Finsterwalder Bauunion Hoch-, Tief- und Stahlbetonbau GmbH, die seit September 2010 die Bauausführung realisiert. Im Rahmen der Projektausschreibung entschied man sich für das Umsetzungskonzept und die Produkte von HOBAS. Die ausschlaggebenden Gründe dafür waren die hohe Qualität, die Korrosionsbeständigkeit der HOBAS Produkte, sowie die auch bei DN3000 garantierte hohe Nennsteifigkeit. Neben den Anforderungen an das Rohrmaterial überzeugte HOBAS vor allem mit der auf die Kundenwünsche zugeschnittenen Montagetechnologie. Die von HOBAS-Ingenieuren ausgearbeitete Segmentierung des Schachtes in transportfähige Einheiten bedeutete das Vermeiden von unnötigen Sondertransporten und einen auf das Mindestmaß reduzierten Montageaufwand vor Ort. Dadurch ergaben sich erhebliche Kosteneinsparungen und eine verkürzte Bauzeit.
Aufbau des Mehrfachpumpenschachtes

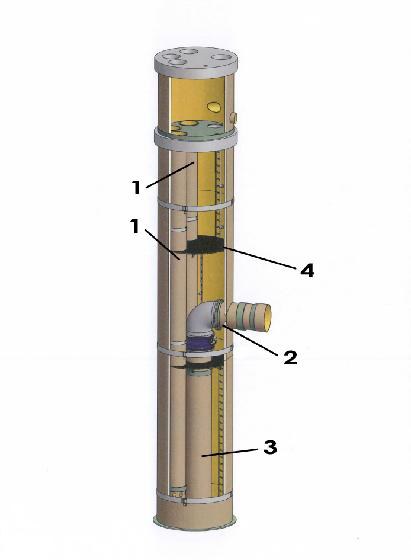

Innerhalb des DN3000 Schachtes befinden sich 3 senkrecht aufgestellte DN700 Hüllrohre, in denen jeweils 1 KSB-Pumpe hängt (s. Abb., 1). Die Pumpen sind auf einem Podest montiert. An den Zulauf (DN1100, PN06) in 7m Höhe über dem Schachtboden ist ein 90°-Bogen geflanscht (s.Abb., 2), versehen mit einer passenden Absperrklappe. Ein DN1000 Aufständerrohr stützt die Bauteile von unten (s. Abb., 3). Die Lochung der DN700 und DN1000 Rohre bis zur Höhe von ca. 1,30m gewährleistet einen ausgeglichenen Wasserstand im Schacht. Zwei weitere Zwischenpodeste ermöglichen die Überwachung der Armaturen und dienen als Fallhöhenbegrenzung (s.Abb., 4). Sämtliche Rohrmaterialien und Zwischenpodeste bestehen aus GFK.
