Arbeitsablauf
Auftriebssicherung durch Erdanker

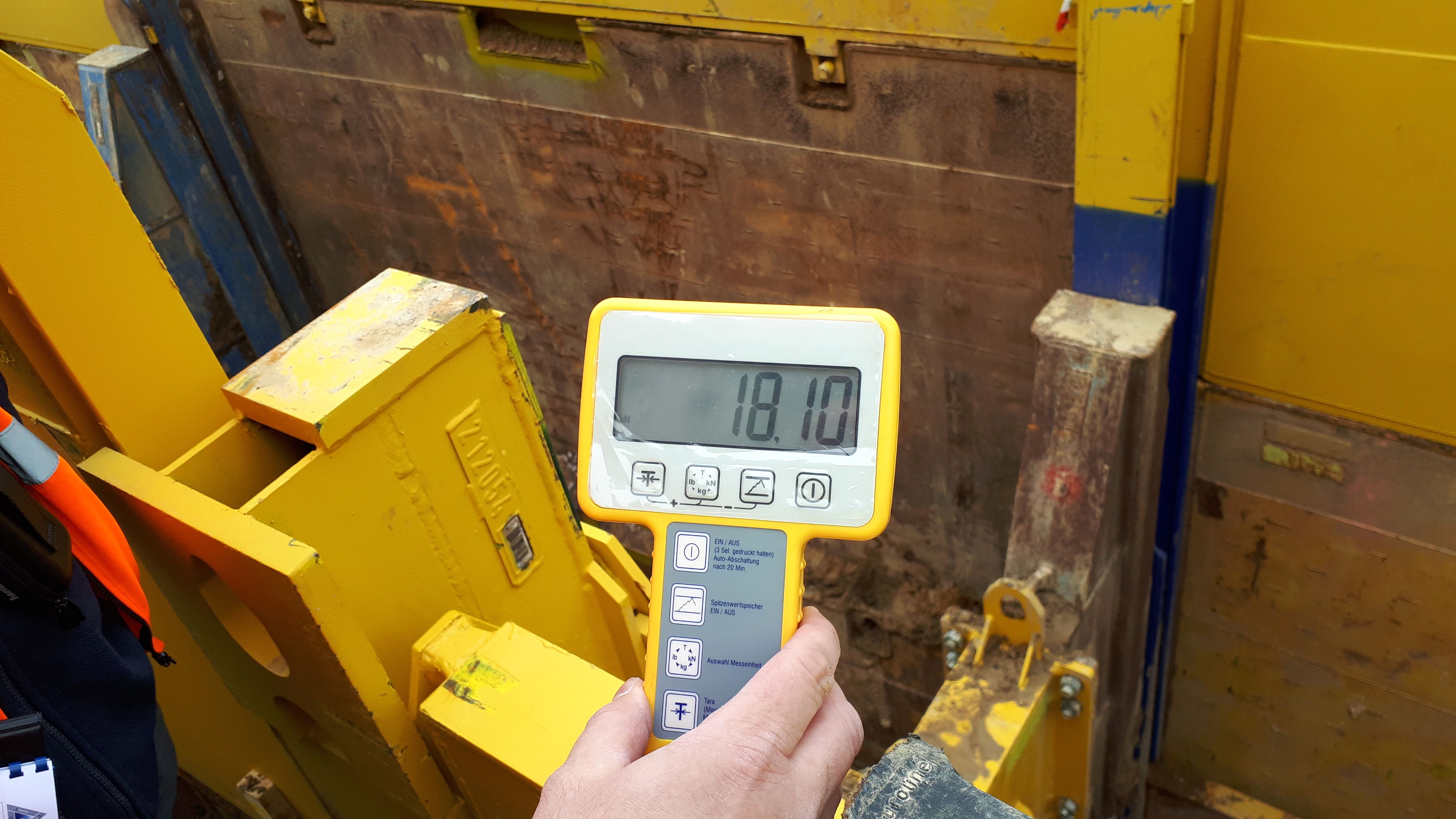

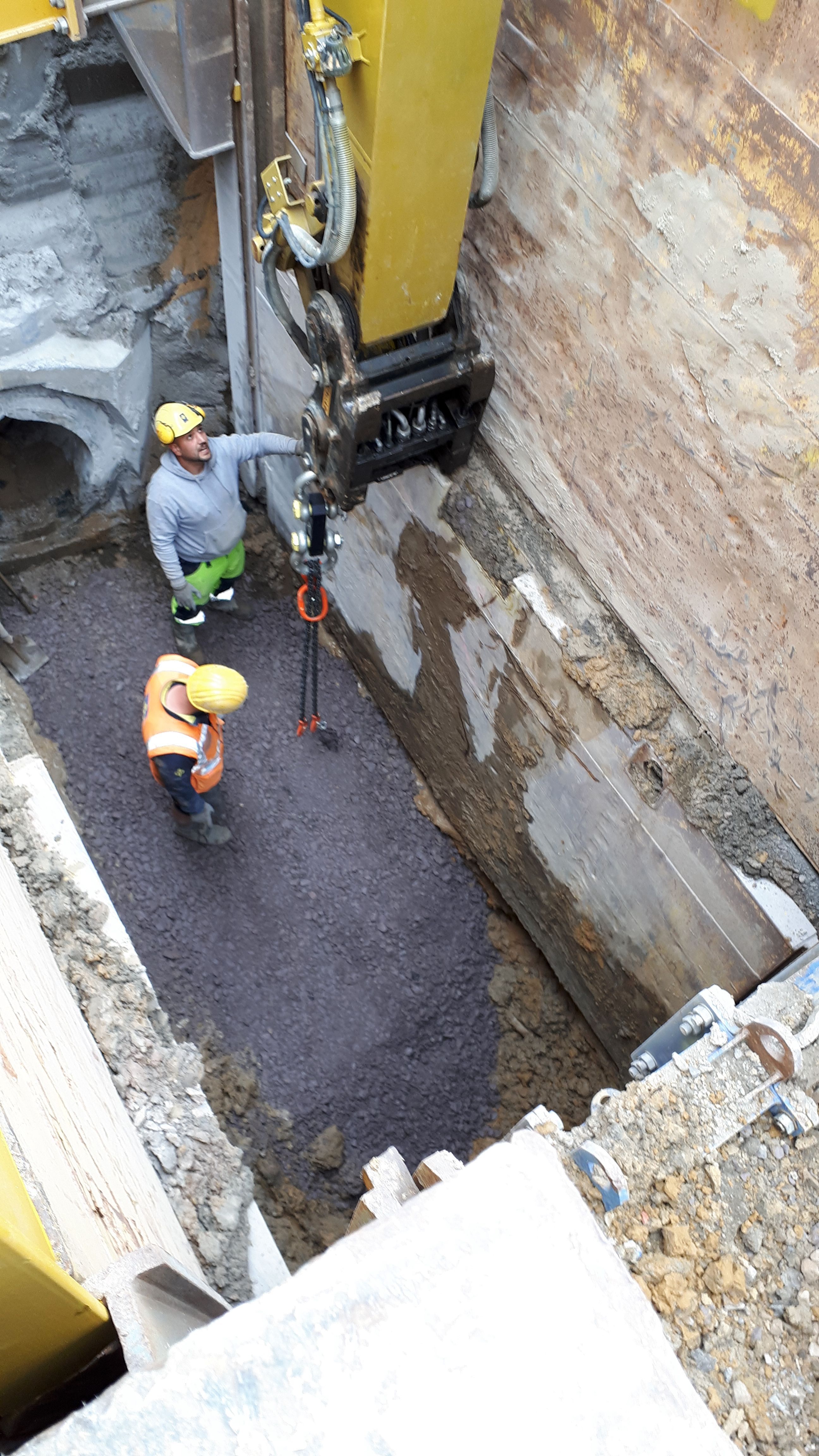

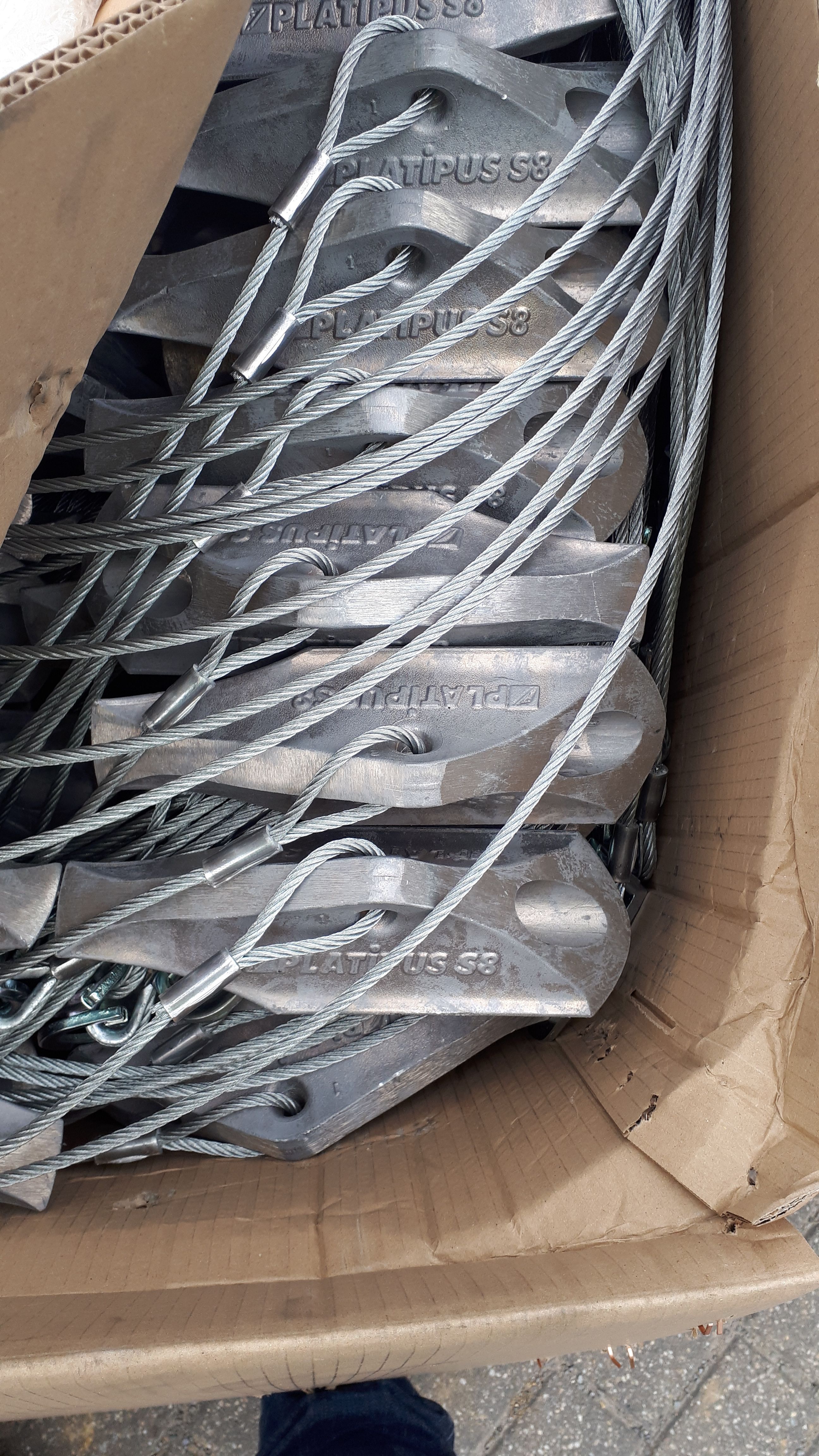

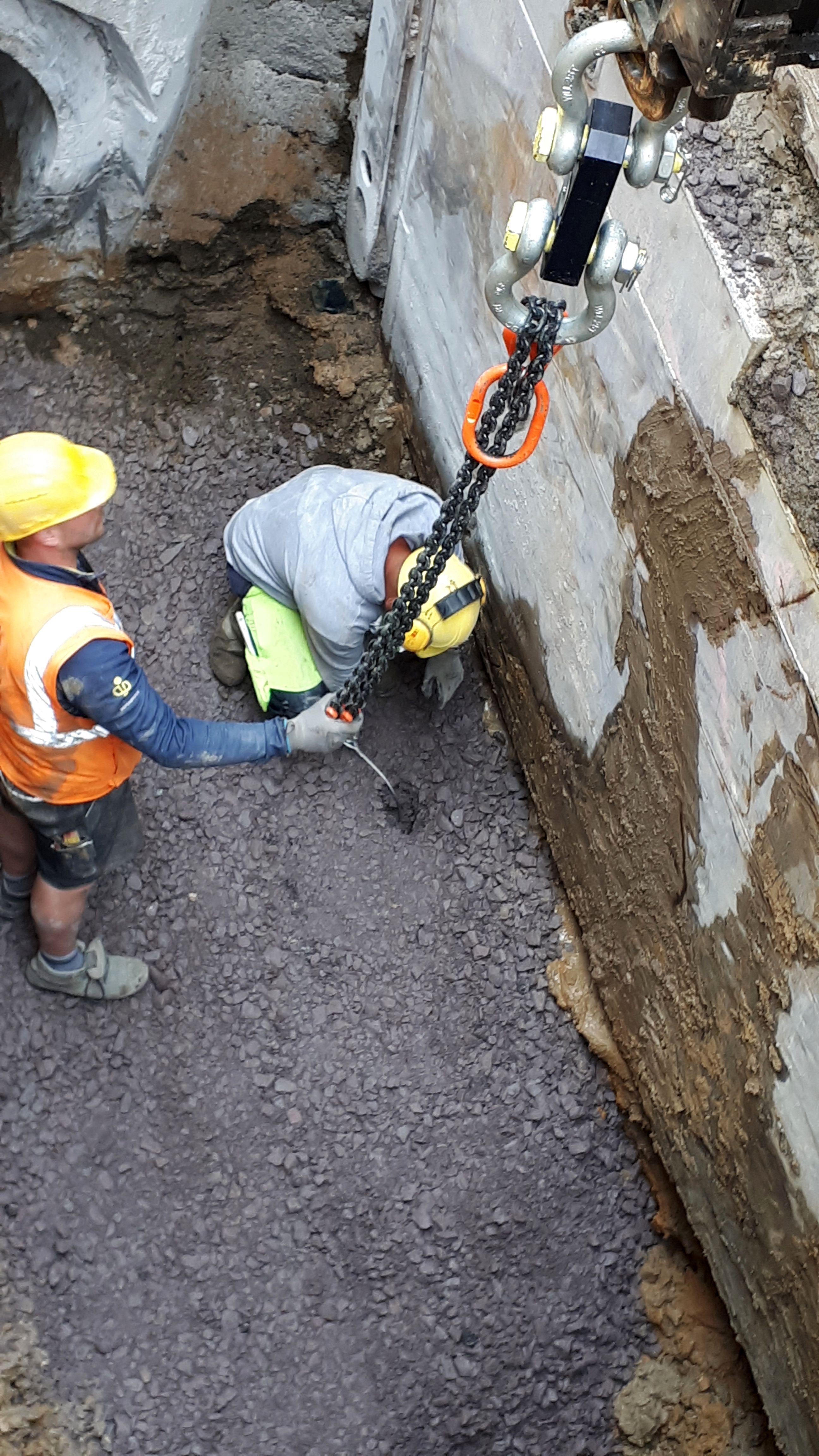

Ein weitere Möglichkeit Rohre gegen Auftrieb zu sichern, stellt die Verwendung von Erdankern bzw. Baumverankerungssystemen dar. Die nachfolgende Bildserie zeigt die Anwendung von Erdankern am Beispiel des Baumverankerungssystem „Platipus“. Entsprechend der statischen Anforderungen (Auftriebskräfte) und der Bodenparameter muss die benötigte Verankerungstiefe ermittelt werden. Sind die Erdanker gesetzt, sind diese mittels Zugkraftmessung auf ausreichende Verankerung zu überprüfen. An den Ankern werden dann die Spanngurte befestigt, welche die Rohre gegen Auftrieb sichern. Die Spanngurte verbleiben im Boden.
