Schächte

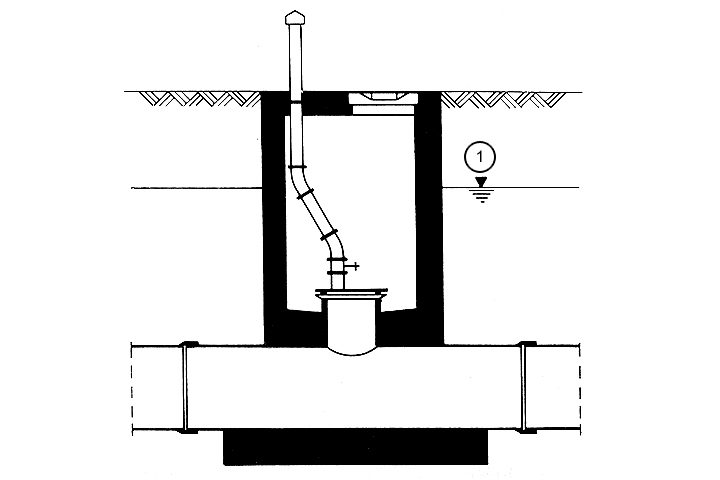

Image 6.4.2.1.5-1:

Schachtausbildung für einwandige Abwasserkanäle nach [ATVM146]

ATVM146

ATV-M 146: Ausführungsbeispiele zum Arbeitsblatt A 142 - Abwasserkanäle und -leitungen in Wassergewinnungsgebieten (04.95).

DIN19549

DIN 19549 (ersetzt durch DIN EN 476): Schächte für erdverlegte Abwasserkanäle und leitungen; Allgemeine Anforderungen und Prüfungen (02.1989).

ATVA139:1988

ATV-A 139: Richtlinien für die Herstellung von Entwässerungskanälen und -leitungen (10.1988).

ATVA241:1994

ATV-A 241: Bauwerke der Ortsentwässerung; Empfehlungen und Hinweise (09.94).

ATVA142:1992

ATV-A 142: Abwasserkanäle und -leitungen in Wassergewinnungsgebieten (10.92).

ATVM146

ATV-M 146: Ausführungsbeispiele zum Arbeitsblatt A 142 - Abwasserkanäle und -leitungen in Wassergewinnungsgebieten (04.95).

Für die Herstellung der Schächte gelten DIN 19549 [DIN19549] sowie die ATV-Arbeitsblätter A 139 [ATVA139:1988] und A 241 [ATVA241:1994] (Abschnitt 1.8) .

Alle Schachtteile einschließlich der Verbindungen müssen einem inneren und äußeren Wasserdruck von 0 bis 0,5 bar dauernd standhalten. Bei höheren Beanspruchungen sind entsprechende Anforderungen zu vereinbaren [ATVA142:1992] .

In den Schächten sind Vorrichtungen vorzusehen, die eine Dichtheitsprüfung während des Betriebes ermöglichen. Außerdem muß ausreichender Platz für die Kontrolle der verlegten Leitungen zur Verfügung stehen [ATVM146] (Image 6.4.2.1.5-1) .

Die Fugenanzahl sollte auf ein Minimum begrenzt und Setzungen sollten weitestgehend ausgeschlossen werden. Sollte es dennoch zu Setzungen kommen, dürfen keine Undichtigkeiten auftreten.
