Schadensbilder

Korrosion:
Nach DIN 50900 Teil 1 [DIN50900] versteht man unter Korrosion die Reaktion eines Werkstoffes mit seiner Umgebung, die eine meßbare Veränderung des Werkstoffes bewirkt (Korrosionserscheinung) und zu einer Beeinträchtigung der Funktion eines Bauteiles oder eines ganzen Systems führen kann (Korrosionsschaden) [DIN50900].

Speziell für Abwasseranlagen definiert ATV-M 168 [ATVM168] die Korrosion wie folgt:

"Unter Korrosion im Bereich von Abwasseranlagen werden alle Reaktionen an nichtmetallischen und metallischen Bau- und Werkstoffen mit ihrer Umgebung verstanden, die durch chemische, elektrochemische oder mikrobiologische Vorgänge zu einer Beeinträchtigung des Bau-/Werkstoffes führen. Schädigungen infolge mechanischer Einwirkungen, wie Abrieb, Erosion oder Frost, sind gesondert zu betrachten. Es ist nicht auszuschließen, daß solche Schäden, die als Korrosion bezeichnet werden, durch eine kombinierte Beanspruchung von chemischen, mikrobiologischen und mechanischen Einwirkungen verursacht werden."

Neben einem Werkstoffschaden kann auch eine Beeinträchtigung durch Korrosionsprodukte als Schaden angesehen werden.

Das Ausmaß der Korrosionserscheinungen hängt in erster Linie ab

von der Aggressivität des Korrosionsmediums sowie
vom vorhandenen Werkstoff.

Verschiedene Einflüsse, wie z. B. Temperatur und Konzentration des Korrosionsmediums sowie zusätzliche mechanische Beanspruchungen können dabei die Korrosion beeinflussen.

Von den in Kanalisationen eingesetzten Werkstoffen sind insbesondere

zementgebundene (Beton, Asbestzement, Faserzement, Mörtel) sowie
metallische (Stahl, Gußeisen) durch Korrosion gefährdet.

Steinzeugrohre und Kanalklinker sind in der Regel korrosionsbeständig (Abschnitt 2.6.4) mit der Ausnahme bei Einleitung von Flußsäure.

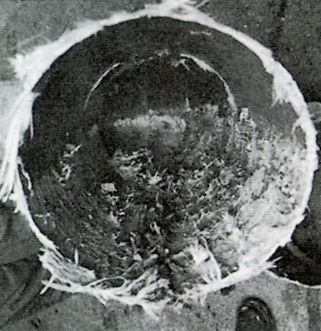

Bild 2.6.1-1:

Korrosion eines GFK-Abwasserrohres durch Methylenchlorid

Rohre aus Kunststoffen können nicht generell als korrosionbeständig angesehen werden. Ihre Beständigkeit wird wesentlich beeinflußt durch Temperatur und Konzentration der eingeleiteten Stoffe sowie durch mechanische Beanspruchungen. Angaben hierüber enthalten die Beiblätter zu den entsprechenden Normen, z.B. DIN 8061 Rohre aus PVC-U [DIN8061:1994] , DIN 8075 Rohre aus PE-HD [DIN8075:1987] .

Rohre aus PVC oder PE-HD sind gegenüber Chlorkohlen-wasserstoffen (CKW) und aromatischen Kohlenwasserstoffen (AKW) nicht ausreichend beständig [Pezin85] (Bild 2.6.1-1) .

Kunststoffe können unter Einwirkung von CKW und AKW

sich auflösen,
quellen und/oder
gegenüber CKW durchlässig werden (Diffusion) (Tabelle 2.6.1-1) .

Tabelle 2.6.1-1:

Einsatzmöglichkeiten verschiedener Rohr- und Dichtungswerkstoffe bei unterschiedlichen CKW-Konzentrationen [Burgb86]

Ausführung	Rohrwerkstoffe	Rohrverbindung	Dichtungswerkstoffe
CKW−Konzentration im Abwasser < 10 mg⁄l (ATV−Richtwert¹⁾)
Nach DIN 4033 statische Berechnung erforderlich!	Asbestzement nach DIN 19800⁄T2 nach DIN 19830 nach DIN19850⁄T1	Rollgummi Gleitgummi	Natur- und Synthesekautschuk Gummi PVSI (Silikonkautschuk)
Das Zusammenwirken folgender Einflüsse ist zu berücksichtigen:	Beton Stahlbeton nach DIN 1045 nach DIN 4032 nach DIN 4035	Rollring	EVA (Ethylen − Vinylacetat) CSM (Chlorsulfoniertes Polyethylen) NBR (Nitrilkautschuk) ACM (Acrylatkautschuk)
Rohr, Rohrverbindung, Rohrauflagerung, Einbettung, Überschüttung	Gußeisen nach DIN 19519 nach DIN 19690	Steckmuffe nach DIN 28603	FKW (Fluorkautschuk)
	Kunststoffe nach DIN 19534⁄T2 nach DIN 19537⁄T2	Flansch-, Schweißverbindung	bei elastischer Verlegung: Einhaltung des Druckverformungsrestes nach DIN 4060
Elastische oder starre Verlegung möglich	Steinzeug nach DIN 1230⁄T2	Steckmuffe nach DIN 1230⁄T1
CKW-Konzentration im Abwasser > 10 mg⁄l (AT−-Richtwert¹⁾)
nach DIN 4033 statische Berechnung erforderlich!	Asbestzement		Synthesekautschuk FKM (Fluorkautschuk) bei elastischer Verlegung: Einhaltung des Druckverformungsrestes nach DIN 4060 für Beton-, Stahlbetonrohre, Gußeisenrohre, Steinzeugrohre
Das Zusammenwirken folgender Einflüsse ist zu berücksichtigen:	Beton Stahlbeton nach DIN 1045 nach DIN 4032 nach DIN 4035	Rollring
Rohr, Rohrverbindung, Rohrauflagerung, Einbettung, Überschüttung	Gußeisen nach DIN 19519 nach DIN 19690	Steckmuffe nach DIN 28603	Duroplaste: Furanharzkitte, Kresolharzkitte, Phenolharzkitte nur starre Verlegung möglich! (Beton-, Stahlbetonrohre vermeiden)(Duroplaste für Gußeisenrohre nicht geeignet)
	Kunststoffe
	Steinzeug nach DIN 1230⁄T2 Auskleidungen: für Beton⁄Stahlbeton Fluorline®−Fluorkunststoffe für Gußeisen, Zementmörtel, Fluorline®−Fluorkunststoffe	Steckmuffe nach DIN 1230⁄T1
Bem.: Diese Tabelle weist als Grenzwert für die Unbedenklichkeit von CKW−Konzentrationen von 10 mg⁄l aus. Der entsprechende ATV−Richtwert im Arbeitsblatt A115 ist jedoch 5 mg⁄l. DIN 19519 betrifft Abflußrohre aus Grauguß, die nicht mit einer Steckmuffe nach DIN 28603 gefertigt werden. ¹⁾ ATV−Abwassertechnische Vereinigung, Hinweis ATV−Arbeitsblatt 115.

Durch zusätzliche mechanische und thermische Beanspruchung kann bei Kunststoffrohren auch eine Spannungsrißkorrosion auftreten.

Unlegierte oder niedrig legierte metallische Werkstoffe für Kanalisationen müssen in der Regel einen inneren und äußeren Korrosionsschutz erhalten.

Für Rohre aus Stahl ist nach DIN 19530 Teil 2 [DIN19530] ein Korrosionsschutz in Form einer Feuerverzinkung und/oder einer Plastomerbeschichtung vorgeschrieben.

Rohre aus duktilem Gußeisen werden entsprechend DIN 19690 [DIN19690] in der Regel mit Zementmörtel ausgeschleudert. In diesem Fall gelten bedingt die Ausführungen für zementgebundene Werkstoffe (Abschnitt 1.7.6). In Einzelfällen können auch Sonderschutzmaßnahmen vereinbart werden. Zerstörungen dieser Schutzschichten führen in jedem Fall zu einer Korrosion.

Bezüglich der Korrosionsarten und -erscheinungen bei metallischen Rohrwerkstoffen unterscheidet man nach DIN 50900 Teil 1 [DIN50900] zwischen der

Korrosion ohne mechanische Beanspruchungen
Korrosion bei zusätzlicher mechanische Beanspruchungen
