Schadensbilder

Lageabweichungen:
Unter Lageabweichungen versteht man die nicht geplante Abweichung der Kanäle und Bauwerke von einer bei der Planung und/oder bei der Bauausführung u. U. situationsbedingt festgelegten Sollage.

Bei Kanälen unterscheidet man nach [ATVM143-2:1999] Lageabweichungen in:

• Vertikalrichtung (z.B. Versatz) (Image 2.4.1-1)
• Horizontalrichtung (Image 2.4.1-2)
• Längsrichtung (Image 2.4.1-3) (Image 2.4.1-4).

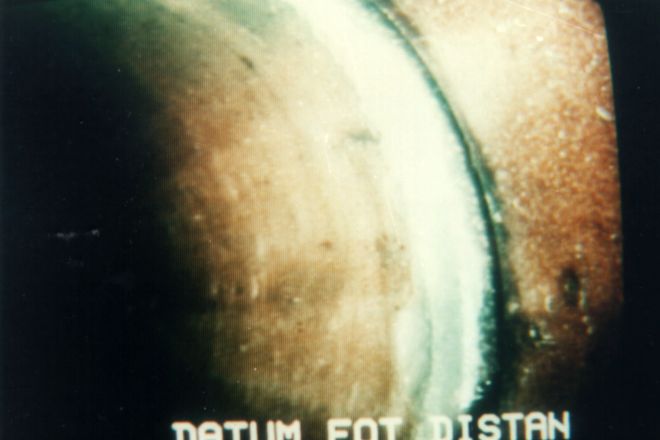

Image 2.4.1-1:  Lageabweichung in Vertikalrichtung [FI-KMG] FI-KMG Firmeninformation Kanal-Müller-Gruppe, Schieder-Schwalenberg. ATVM143-2:1999 ATV-M 143: Inspektion, Instandsetzung, Sanierung und Erneuerung von Entwässerungskanälen und -leitungen, Teil 2: Optische Inspektion (04.99). DIN19543:1982 DIN 19543: Allgemeine Anforderungen an Rohrverbindungen für Abwasserkanäle und -leitungen (08.82). DIN1986:1978 DIN 1986: Entwässerungsanlagen für Gebäude und Grundstücke; Teil 1: Technische Bestimmungen für den Bau (09.78), Teil 3: Regeln für Betrieb und Wartung (07.82).

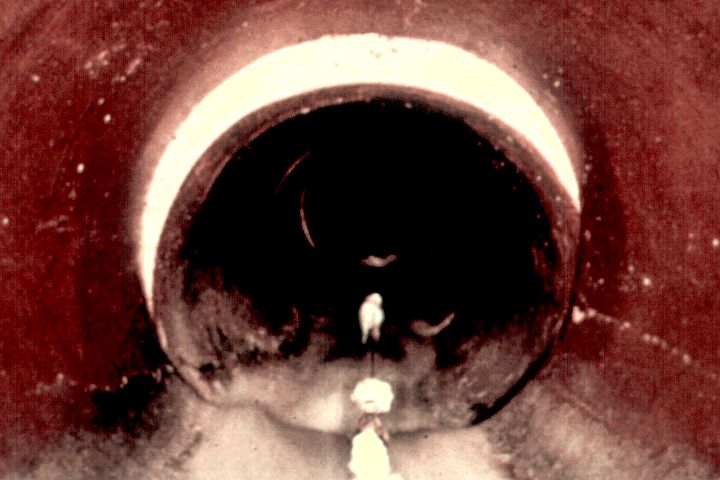

Image 2.4.1-2:  Lageabweichung in Horizontalrichtung [FI-IfK] FI-IfK Firmeninformation Ingenieurbüro für Kanalinstandhaltung (IfK), Bochum.

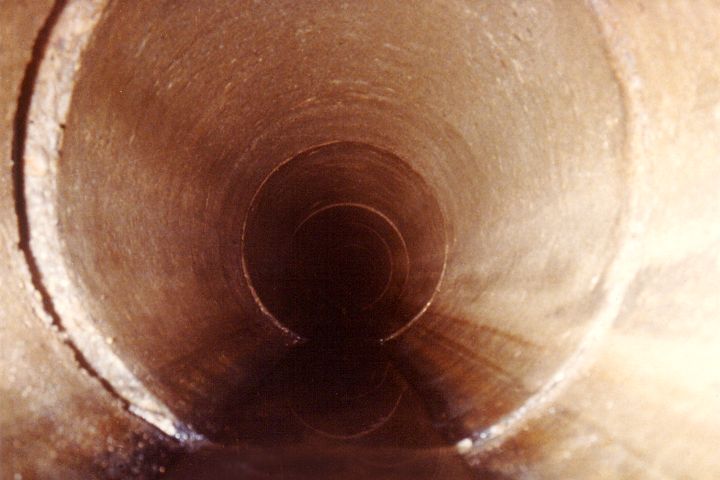

Image 2.4.1-3:  Lageabweichung in Längsrichtung [FI-IfK] FI-IfK Firmeninformation Ingenieurbüro für Kanalinstandhaltung (IfK), Bochum.

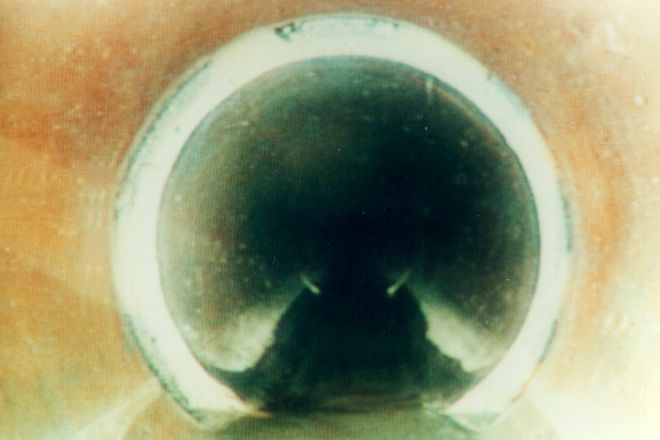

Image 2.4.1-4:  Lageanweichung in Längsrichtung [FI-Jtele] FI-Jtele Firmeninformation JT electronic GmbH, Lindau.

Lageabweichungen dürfen nur im Rahmen der vom Auftraggeber bzw. von Normen, Richtlinien und Arbeitsblättern festgesetzten Toleranzen liegen. Solche Toleranzmaße existieren z.B. für

• Längenänderungen durch Temperatureinwirkungen (DIN 19 543) [DIN19543:1982]
• Achsenverschiebungen (DIN 1986 Teil 1) [DIN1986:1978]
• Abwinkelung (DIN 19 543) [DIN19543:1982]
• Abweichung senkrecht zur Achsrichtung bzw. Schwerkrafteinwirkung (DIN 19 543) [DIN19543:1982] .

Die jeweiligen Toleranzmaße gelten für neuverlegte Rohrleitungen. Sie können nicht als Beurteilungsgrundlage der in früheren Jahren hergestellten Kanäle herangezogen werden, da die damals verwendeten Rohrwerkstoffe, Dichtstoffe und -mittel in der Regel nicht für die Einhaltung dieser Toleranzmaße ausgelegt waren.

Bei Schächten und Bauwerken der Ortsentwässerung können Lageabweichungen auftreten in Form von (Image 2.4.1-5) :

• Setzung / Hebung
• Schiefstellung (Verdrehung).

Image 2.4.1-5:

Mögliche Lageabweichungen von Einsteigschächten
