Schadensbilder

Querrisse verlaufen meist über den gesamten Rohrumfang (Bild 2.8.2.1-1) (Bild 2.8.2.1-2) .

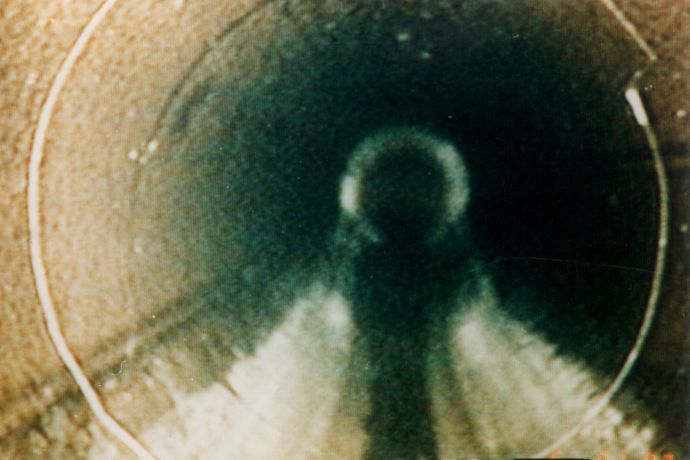

Bild 2.8.2.1-1:  Querriss über den gesamten Rohrumfang [FI-KMG] FI-KMG Firmeninformation Kanal-Müller-Gruppe, Schieder-Schwalenberg.

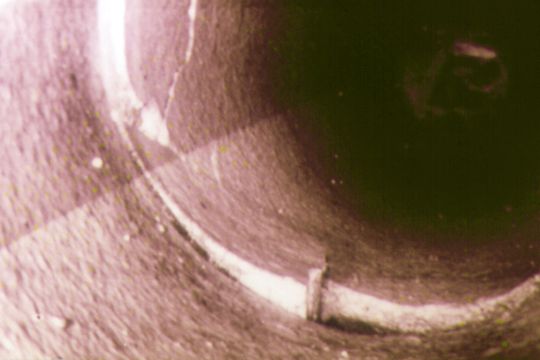

Bild 2.8.2.1-2:  Querriß über den gesamten Rohrumfang [FI-IfK] FI-IfK Firmeninformation Ingenieurbüro für Kanalinstandhaltung (IfK), Bochum.

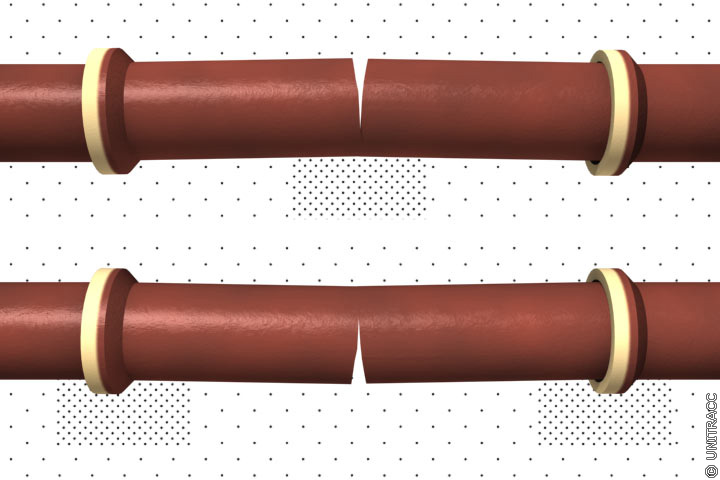

Bild 2.8.2.1-3:  Bildung von Querrissen durch falsche Auflagerung des Rohres in Anlehnung an [Brenn76] [Quelle: STEIN Ingenieure GmbH] Brenn76 Brennan, G., Young, O. C.: Some case histories of recent failures of buried pipelines. Conference on Design & Construction of underground Services, London 1976. Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

Prädestinierte Stellen sind die Rohrmitte (Bild 2.8.2.1-3) , die Rohrverbindung oder Einbindungen in Schächte oder Bauwerke bzw. Übergänge zu einer direkten Überbauung.

Je nach Ursache sind die Risse entweder auf einer Rohrseite weiter geöffnet als auf der gegenüberliegenden (Abwinkelung) oder die beiden Rißufer sind gegeneinander verschoben (Versatz). In Schächten sind Querrisse (Horizontalrisse) selten anzutreffen.
