In einer umfangreichen, statischen Untersuchung wurde durch das statische Berechnungskonzept der Prof. Dr.-Ing. Stein & Partner GmbH überprüft, wie sich die Verfüllung der Leitungszone mit hydraulisch gebundenen Verfüllbaustoffen auf die Belastung und Bettung der Rohre auswirkt. Ziel war es, auf der Grundlage von ATV-DVWK-A 127 ein Berechnungsverfahren zu entwickeln, das unter eventueller Modifizierung bestimmter Parameter die Nutzung handelsüblicher Berechnungsprogramme für im Graben verlegte Rohre erlaubt.

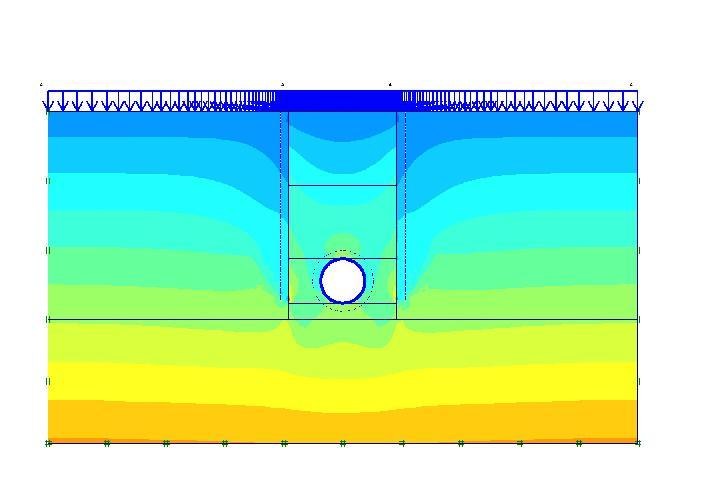

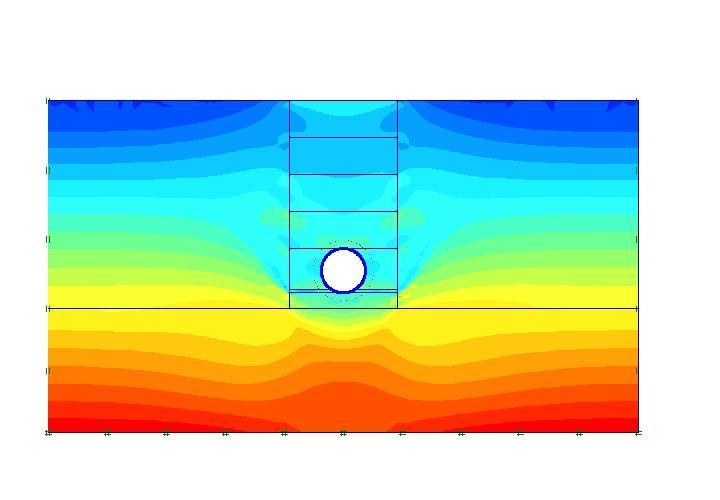

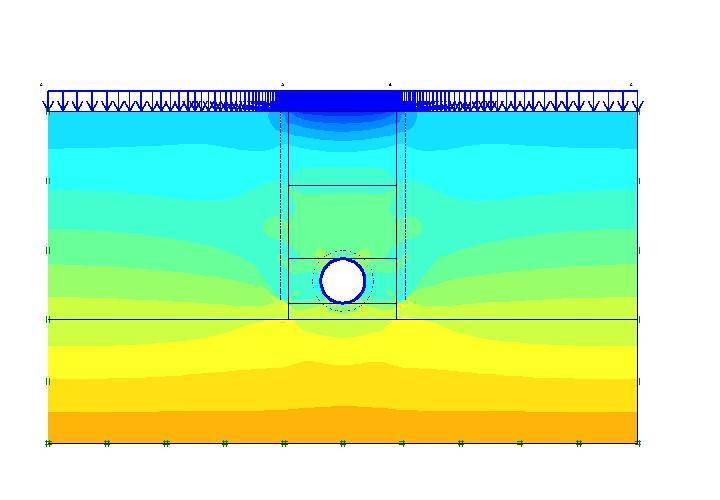

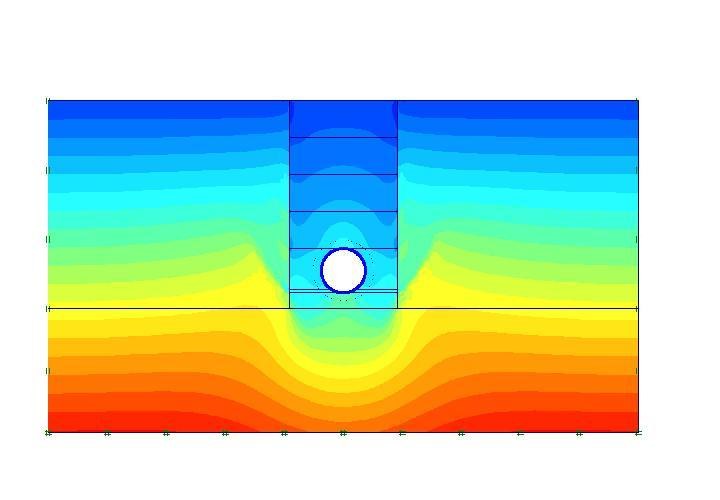

Das Verfahren wurde anhand von speziell durchgeführten FEM-Berechnungen analysiert, überprüft und an Hand auf dem Markt verfügbarer Verfüllbaustoffe kalibriert, um die Richtigkeit der Parameterannahmen für die genannte Modifizierung des Berechnungsverfahrens nach ATV-DVWK-A 127 nachzuweisen und die sich hieraus ergebenden Auswirkungen auf die Tragfähigkeit des Rohres zu quantifizieren.
Erfasst wurden dabei sowohl biegesteife als auch biegeweiche Rohrsysteme, wobei in einer Sensibilitätsanalyse, ausgehend von einem Referenzsystem, die wichtigsten Einbaubedingungen variiert und mit einer Standardgrabenverfüllung verglichen wurden. Dabei wurde nachgewiesen, dass innerhalb eines definierten Geltungsbereichs die Standsicherheit und Gebrauchstauglichkeit der auf diese Weise berechneten Rohre erfüllt ist. In Abhängigkeit der leitungsspezifischen Randbedingungen weisen in hydraulisch gebundenen Verfüllbaustoffen verlegte Rohre sogar eine günstigere Beanspruchung auf, als konventionell, in körnigen, ungebundenen Baustoffen verlegte Rohre.
[ATVA127:2000]
