Offene Bauweise: Leitungszone

- Back to outline
- Back to Modules

Statische Berechnungen

Bei der Verwendung von hydraulisch gebundenen Verfüllbaustoffen zur Rückverfüllung von Leitungsgräben kann die statische Berechnung grundsätzlich auf der sicheren Seite nach ATV-DVWK-A 127 durchgeführt werden.

Image:

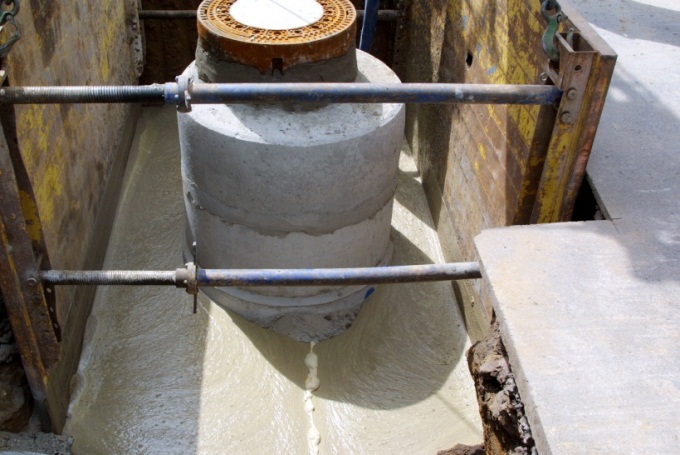

Fertig gestellter Verfüllabschnitt mit Schacht [Quelle: STEIN Ingenieure GmbH]

Dabei müssen zunächst die Steifigkeits- und Festigkeitswerte für die Überschüttung über dem Rohrscheitel und für die Leitungszone seitlich des Rohres (E2) auf Basis mechanischer Eignungsprüfungen vom jeweiligen Hersteller erprobt und nachgewiesen werden. Danach können über sinnvolle Parametervariationen und Sensitivitätsanalysen Eingangswerte für die Berechnung nach ATV-DVWK-A 127 bestimmt und die Einsatzgrenzen festgelegt werden.

[ATVA127:2000]
