Offene Bauweise: Leitungszone

Einbau und Ausrichtung der Rohre

Zusammenfügen der Rohre

Für das Zusammenfügen der zu verlegenden Rohre sind in jedem Fall die entsprechenden Herstellervorgaben einzuhalten. Außerdem gilt:

  • Beim Zusammenfügen der Rohre sind geeignete Geräte einsetzen.

  • Die Rohre sind in der Regel frei hängend zusammenzufügen, ein Schieben der Rohre über die vorbereitete Bettung ist insbesondere bei schweren Rohren zu vermeiden.

  • Wenn Rohre nicht manuell verbunden werden, dürfen nur Geräte verwendet werden, welche ein kontrolliertes Zusammenfügen der Rohre ermöglichen. Das Zusammenschieben mit dem Baggerlöffel ist nicht zulässig, solange es nicht vom Rohrhersteller ausdrücklich gestattet wird.

  • Die Stoßfuge bei Beton- und Stahlbetonrohren muss mindestens 5 mm betragen.

Image:

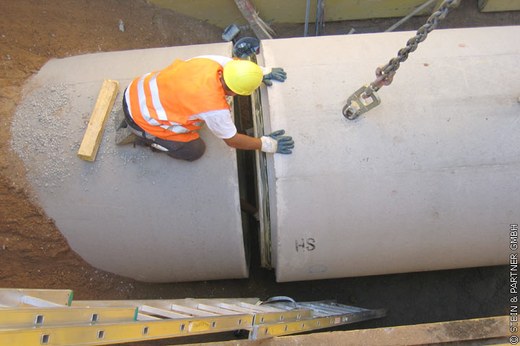

Frei hängendes Zusammenfügen der Rohre im Graben [Quelle: STEIN Ingenieure GmbH]
Image:

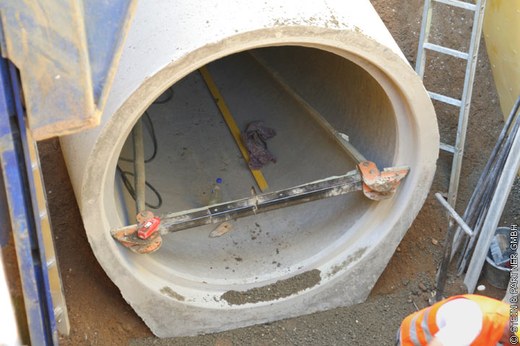

Rohrzuggerät für das Zusammenfügen der Rohre [Quelle: STEIN Ingenieure GmbH]
Image:

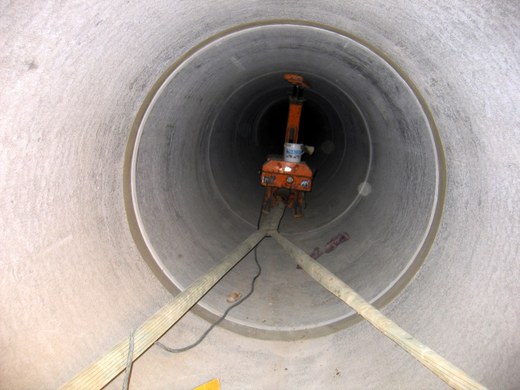

Blick auf das im Rohrstrang fixierte Rohrzuggerät [Quelle: STEIN Ingenieure GmbH]
