Wie sind Gebäude gegen Grund- und Schichtenwasser zu schützen?

Grundwasser [[DIN4049-1:1992]] darf grundsätzlich - abgesehen von einigen Ausnahmen wie Grundwasserabsenkungen im Zuge einer Baumaßnahme oder einer Bodensanierung - nicht in öffentliche Abwasseranlagen eingeleitet werden [[DIN1986:2002]].

Dabei wird Grundwasser als unterirdisches Wasser definiert, unabhängig vom Abstand zur Geländeoberfläche.

Gebäude sind gegen von außen eindringendes Wasser zu schützen. Hier sind folgende Fälle zu unterscheiden:

• Das Gebäude ist in stark durchlässigem Boden gegründet: Hier ist keine Bauwerksabdichtung oder Dränage erforderlich (Image 7.1-1).

• Das Gebäude ist in bindigem Boden gegründet: Es ist eine Dränage [[DIN18195 Beiblatt 1]] vorzusehen (Image 7.1-22).

• Das unterkellerte Gebäude liegt im Grundwasser: Der Keller ist als wasserdichte Betonwanne  auszubilden (Image 7.1-3).

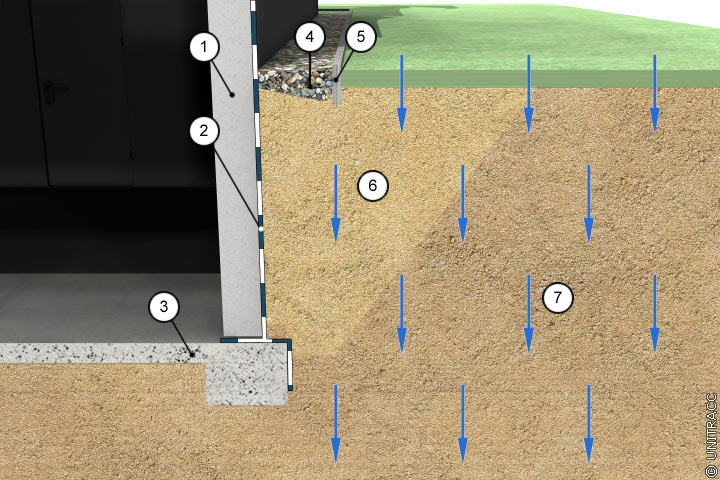

Image 7.1-1:

Unterkellertes Gebäude ohne Dränage [Quelle: STEIN Ingenieure GmbH]

Quelle: STEIN Ingenieure GmbH

Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

DIN4049-1:1992

DIN 4049-1: Hydrologie - Grundbegriffe (1992-12-00)

DIN1986:2002

DIN 1986: Entwässerungsanlagen für Gebäude und Grundstücke. Beiblatt 1: Stichwort-verzeichnis (05.1990); Teil 1: Technische Bestimmungen für den Bau (06.1988); Teil 3: Regeln für Betrieb und Wartung; Teil 30: Instandhaltung; Teil 100: Zusätzliche Bestimmungen zu DIN EN 752 und DIN EN 12056 (03.2002) Entwurf

DIN18195 Beiblatt 1

DIN 18195: Bauwerksabdichtungen - Beispiele für die Anordnung der Abdichtung bei Abdichtungen (01.2006)

1. Kelleraußenwand
2. Abdichtung
3. Kellersohle
4. Kiesbeet
5. Randstein
6. Baugrubenverfüllung
7. Durchlässiger Boden

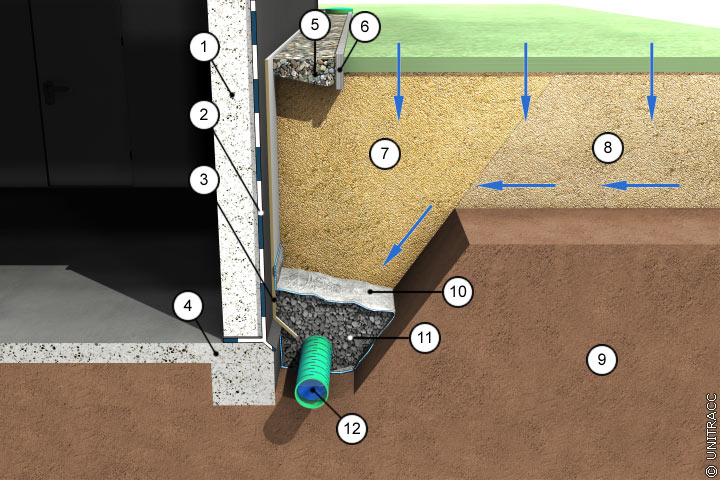

Image 7.1-2:

Unterkellertes Gebäude mit Dränage [Quelle: STEIN Ingenieure GmbH]

Quelle: STEIN Ingenieure GmbH

Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

1. Kelleraußenwand
2. Abdichtung
3. Dränagematte
4. Kellersohle
5. Kiesbeet
6. Randstein
7. Baugrubenverfüllung
8. Durchlässiger Boden
9. Undurchlässiger Boden
10. Filtervlies
11. Kiespackung
12. Dränrohr

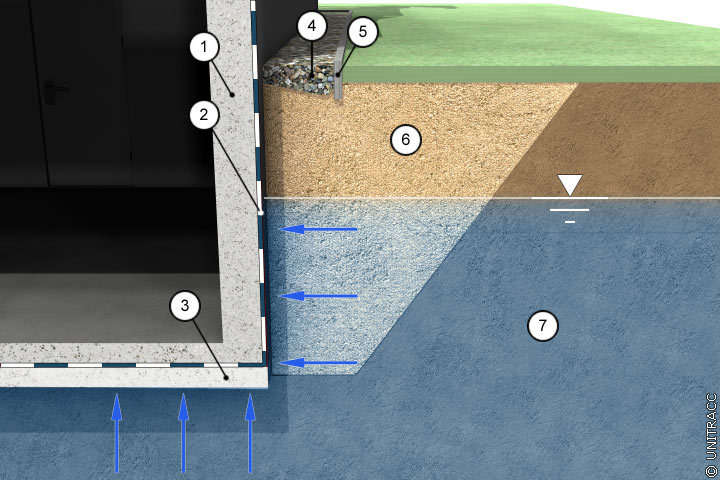

Image 7.1-3:

Unterkellertes Gebäude mit "Weißer Wanne" [Quelle: STEIN Ingenieure GmbH]

Quelle: STEIN Ingenieure GmbH

Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

1. Kelleraußenwand
2. Abdichtung
3. Kellersohle
4. Kiesbeet
5. Randstein
6. Baugrubenverfüllung
7. Grundwasser
