Lasermeßgeräte

Aussagekräftigere Systeme zur Bestimmung der Querschnittsfigur stellen Lasermeßgeräte in Kombination mit einer Videokamera dar [NN95g] (Abschnitt 4.3.2.1) (Image 4.3.2.2.3.3-1) (Image 4.3.2.2.3.3-2) . Zur Vermessung der Rohrdeformation positioniert sich der Meßkopf automatisch senkrecht zur Rohrwand und tastet diese in vom Anwender wählbaren Schritten mit einem Laserdistanzsensor ab.

Die von der Rohrwand reflektierte Streustrahlung wird durch ein optisches System gebündelt und einem Positionsdetektor PSD zugeführt. Eine intelligente Steuerelektronik paßt die Intensität des Laserstrahls automatisch dem Reflexionsvermögen des Rohrwerkstoffes an. Das vom Positionsdetektor erzeugte elektrische Signal korreliert mit dem Abstand des Kamerasystems zum reflektierenden Objekt (Rohrwand).

Mit geeigneten mathematischen Algorithmen werden der Mittelpunkt des Rohres und dessen Profil als Abweichung von der Kreisform berechnet. Über die Verformungsmessung hinaus kann das System z.B. zur Rißbreitenmessung, Messung des Muffenversatzes, Kalibermessung und zur dreidimensionalen Vermessung von Schäden eingesetzt werden. Der Lasermeßkopf mit Kamerafahrwagen wird ab DN 200 eingesetzt. Im Kanal befindliches Wasser kann zu fehlerhaften Messungen führen [FI-Optim] .

Im Hausanschlußbereich (≥ DN 80) kann der Prüfmolch "LASMO" eingesetzt werden (Image 4.3.2.2.3.3-4) (Image 4.3.2.2.3.3-3) . Der Meßwagen verfügt über einen drehbaren Meßkopf mit CCD-Kamera zur TV-Inspektion der Rohrinnenwand sowie über eine Lasersonde zur Vermessung der Rohrinnenkontur. In diesem Anwendungsfall wird der Reflexionspunkt des Laserstrahles mit einer CCD-Matrix-Kamera betrachtet. Über das Triangulationsverfahren werden der Abstand zur Rohrinnenwand gemessen und das Profil aufgenommen [FI-Optim] .

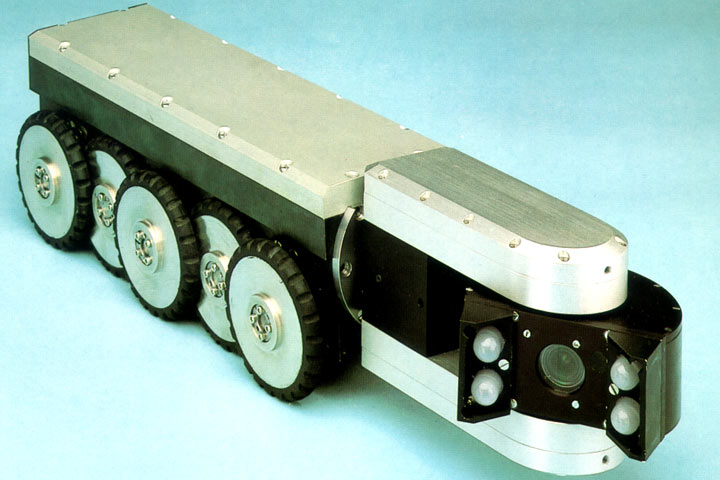

Image 4.3.2.2.3.3-1:

Lasermessgerät für Profilmessung. Kanalfernsehkamera mit Lasermesskopf (Typ LMK 200, Optimess GmbH). [FI-Optim]

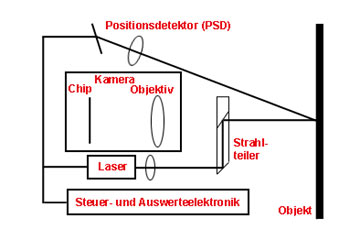

Image 4.3.2.2.3.3-2:

Lasermessgerät für Profilmessung. Funktionsprinzip des Lasermesskopfes. [FI-Optim]

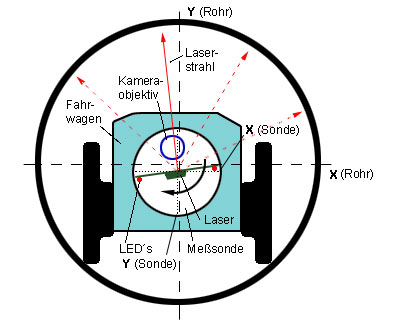

Image 4.3.2.2.3.3-3:

Profilmessung von Hausanschlüssen mit Laserstrahl und CCD-Kamera (Prüfmolch LASMO, Optimess GmbH): Funktionsprinzip [FI-Optim]

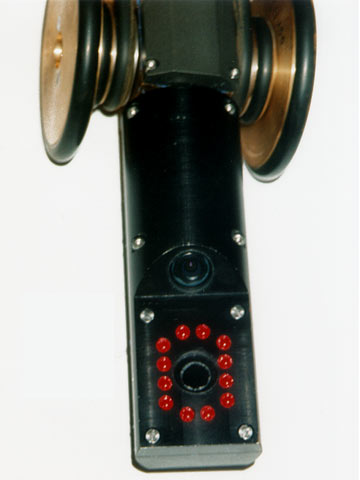

Image 4.3.2.2.3.3-4:

Profilmessung von Hausanschlüssen mit Laserstrahl und CCD-Kamera (Prüfmolch LASMO, Optimess GmbH): Blick auf die Meßsonde [FI-Optim]
