Optisch-elektrische Verfahren

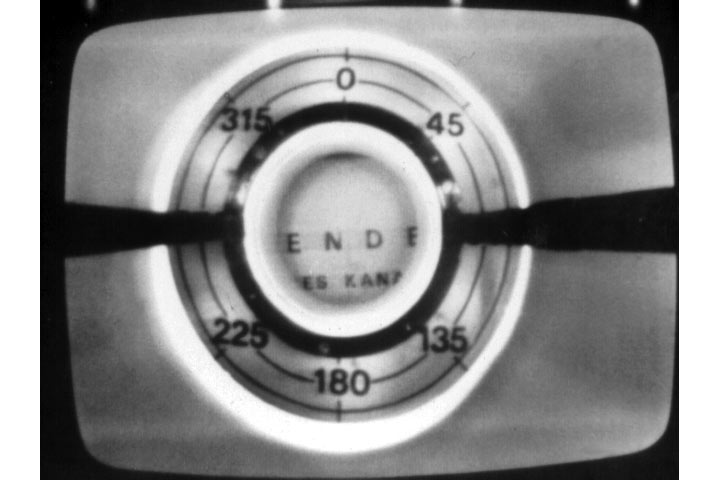

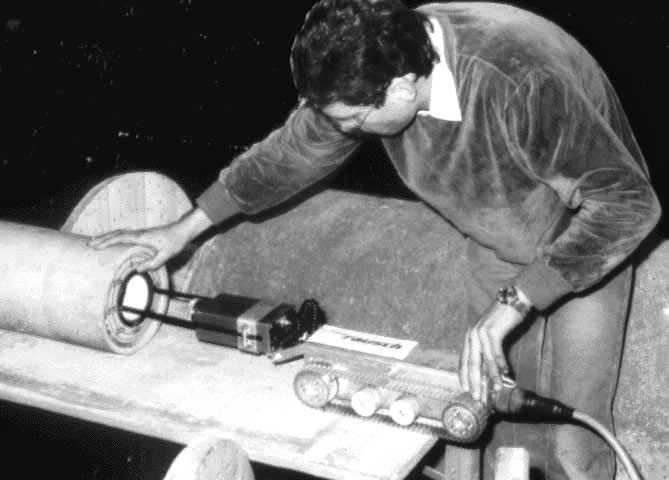

Optisch-elektrische Wegmeßgeräte, die mit einer Kanalfernsehkamera kombiniert werden, basieren im wesentlichen auf dem Licht-Schnittverfahren. Dabei wird das zu vermessende Rohr nicht punktförmig, sondern mit einem Lichtvorhang (Scheibe) beleuchtet, welcher entweder mit einer entsprechenden Optik oder über einen rotierenden Spiegel erzeugt wird. Über eine in Richtung der Rohrachse um den Basisabstand versetzte Empfängeroptik wird das von der Objektoberfläche reflektierte Licht aufgenommen und anschließend das aufgezeichnete Bild maßstabsgetreu vermessen. Eine andere Möglichkeit stellt das Durchfahren einer kreisförmigen mit entsprechenden Markierungen versehenen und vor der Kamera montierten Vergleichsscheibe durch die Leitung dar. Auf dem Monitor kann die Größe des verbleibenden und von der Kamera beleuchteten Ringspaltes vermessen werden (Image 4.3.2.2.3.2-1) (Image 4.3.2.2.3.2-2) .
