Volumetrische Messung

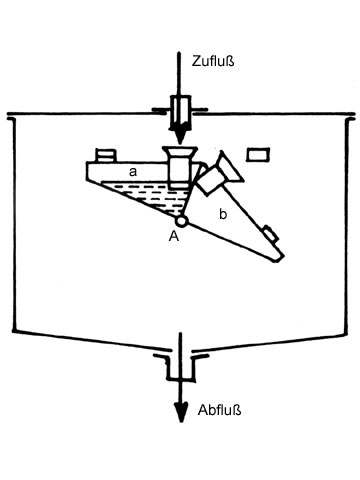

Image 4.4.1.5.1.2-1:

Volumetrische Messung mit einem Kippzähler [Bonfi87]

Bonfi87

Bonfig, K. W.: Technische Durchflußmessung unter besonderer Berücksichtigung neuartiger Durchflußmeßverfahren. 2. Auflage, S. 231, Vulkan-Verlag, Essen 1987.

Bonfi87

Bonfig, K. W.: Technische Durchflußmessung unter besonderer Berücksichtigung neuartiger Durchflußmeßverfahren. 2. Auflage, S. 231, Vulkan-Verlag, Essen 1987.

Für die Bestimmung sehr kleiner Volumenströme, für den kurzzeitigen Einsatz oder zur Kalibrierung anderer Meßeinrichtungen können volumetrische Verfahren verwendet werden. Dabei werden gleichzeitig das Volumen (über kalibrierte Behälter) und die Zeit gemessen. Um den Vorgang für Langzeitmessungen zu automatisieren, werden häufig Kippzähler eingesetzt (Image 4.4.1.5.1.2-1) . Der zweikammerige Behälter ist auf der Achse A drehbar gelagert. Nach Füllung mit einem konstanten Volumen kippt der Behälter auf die andere Seite und löst dadurch einen Zählimpuls aus [Bonfi87] .
