Die auf das Rohr wirkenden vertikalen Belastungen müssen in den Baugrund weitergeleitet werden. Diese Weiterleitung übernimmt das Rohrauflager. Das Rohrauflager wird durch den Auflagerwinkel 2 α beschrieben. Je größer der Auflagerwinkel 2 α desto besser das Auflager. In der Abbildung ist ein Auflagerwinkel mit 2 α = 90° dargestellt, d.h.  α = 45°.  Ein weiteres wesentliches Qualitätsmerkmal des Auflagers stellt neben der Größe des Auflagerwinkels die Gleichförmigkeit bzw. Homogenität der Verdichtung des Auflagers dar. Bei Biegeweichenrohren wird immer mit 2 α = 180° gerechnet.

Image:

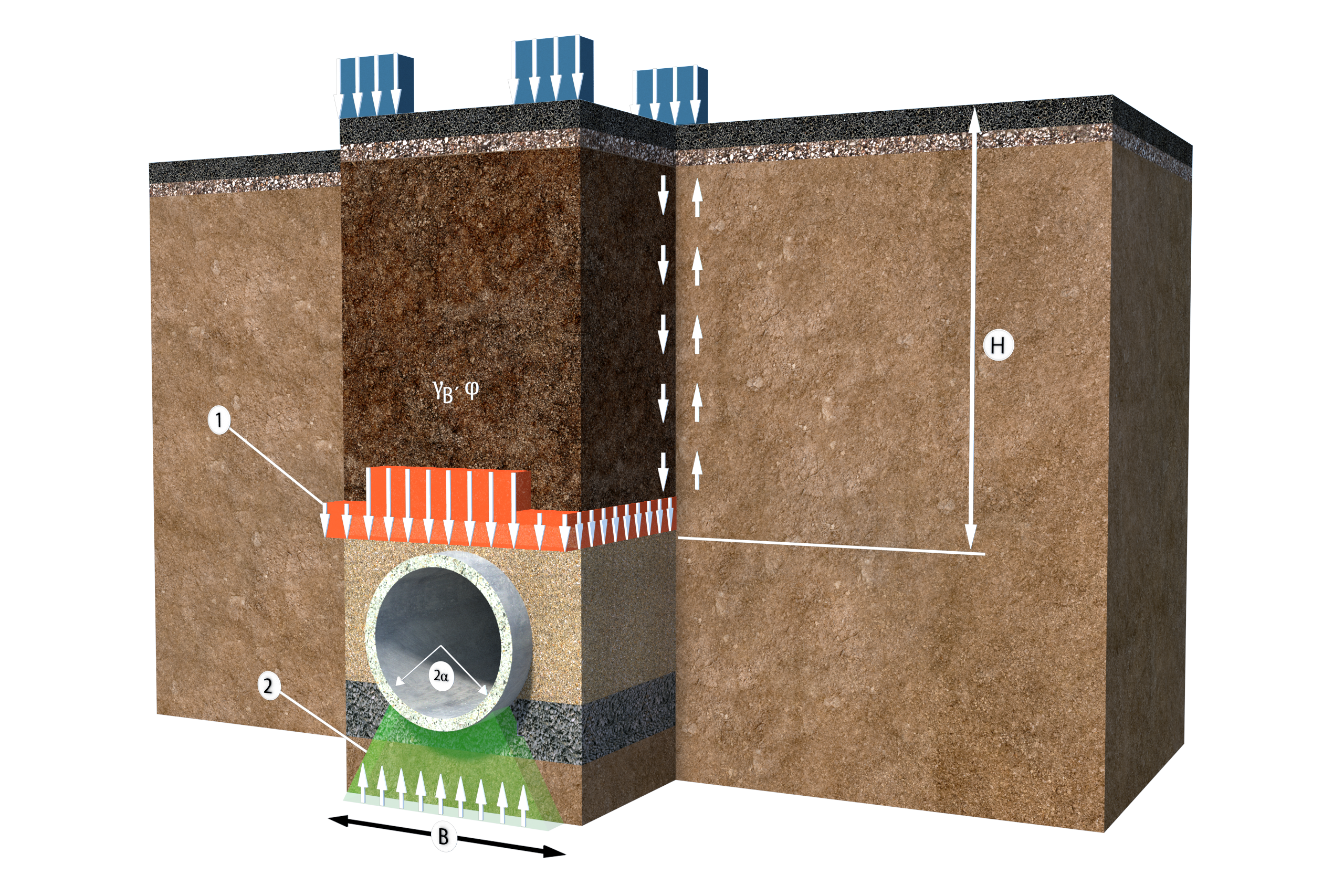

Mechanisches System „Fahrbahn-Boden-Rohr“ bei Verlegung in offener Bauweise – Lasten aus Überdeckung [Quelle: visaplan]

B = Grabenbreite
H = Überdeckungshöhe
1. Vertikalkasten

Image:

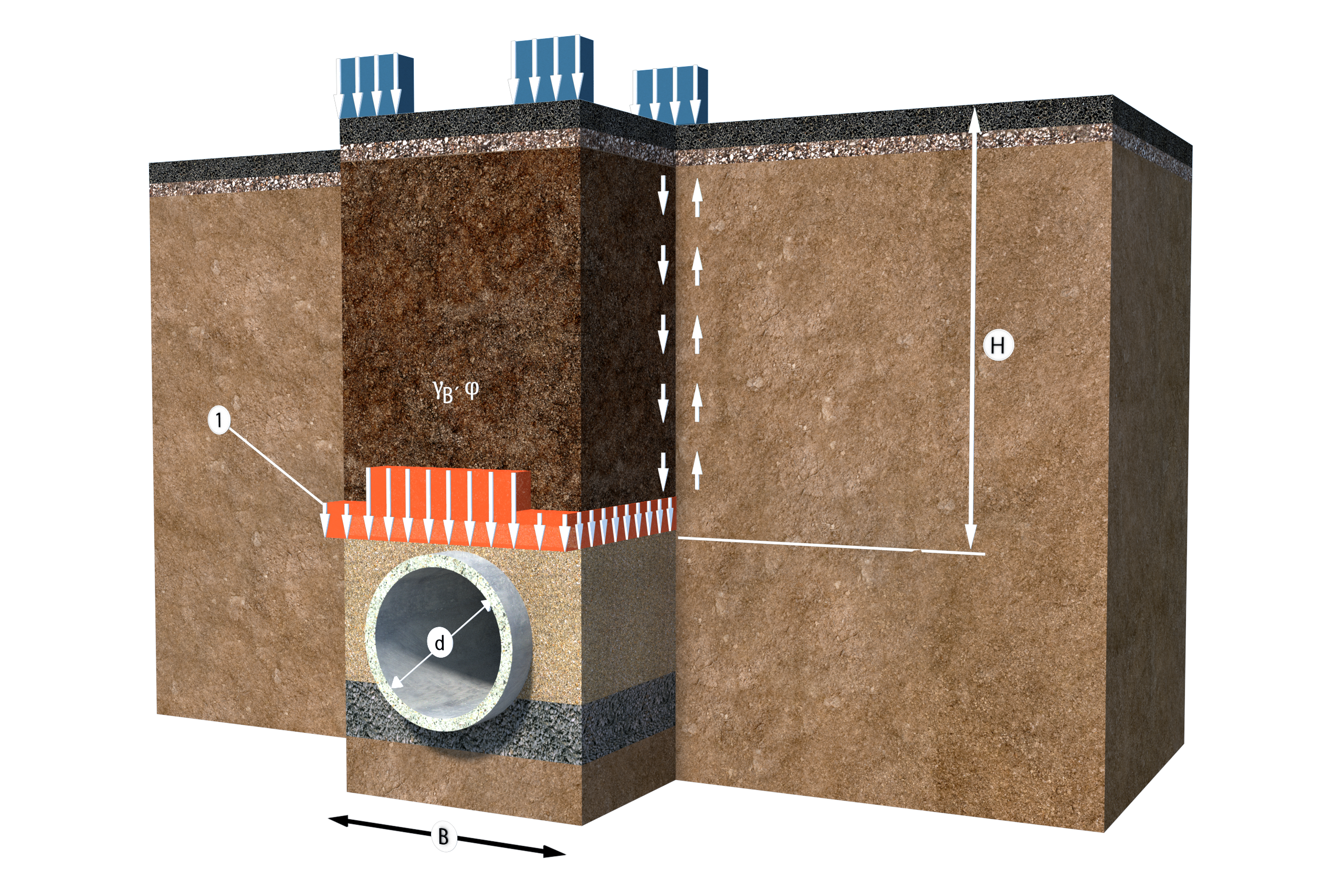

Mechanisches System „Fahrbahn-Boden-Rohr“ bei Verlegung in offener Bauweise – Lasten aus Überdeckung [Quelle: visaplan]

B = Grabenbreite
H = Überdeckungshöhe
1. Vertikalkasten
2. Auflagerreaktion
