Offene Bauweise: Leitungszone

Leitungszone

Bedeutung der Seitenverfüllung bei biegeweichen Rohre

Demgegenüber weichen biegeweiche Rohre (Kunststoffrohre) den Vertikallasten durch Verformung aus. Es kommt dabei nicht nur zu einer vertikalen sondern auch horizontalen Verformung (Elliptische Verformungsfigur).  Diese Verformung aktiviert einen seitlichen Bettungsreaktion des Bodens (zusätzliche parabelförmige Spannungsverteilung), der damit zu einer teilweisen Übernahme der Lasten herangezogen wird. Das biegeweiche Rohr und der Boden tragen in diesem Fall gemeinsam die äußeren Lasten. Diese Bettungsreaktionen können bis an den passiven Erddruck heranreichen. Die Seitenverfüllung fungiert hierbei als Wiederlager.

Image:

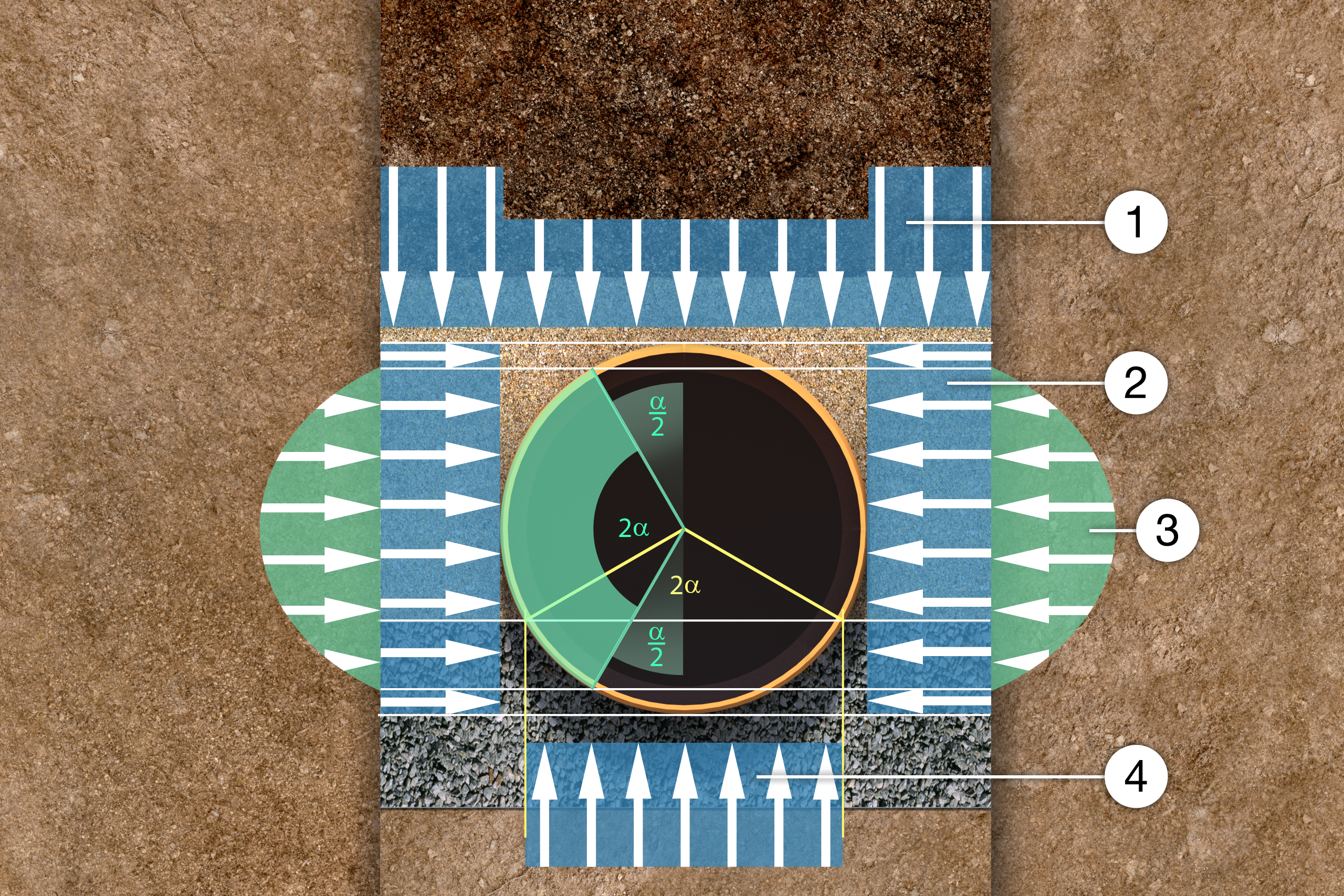

Lastaufteilung durch Auflasten und Reaktionslasten [Quelle: visaplan]

1. Vertikale Gesamtlast (qv)
2. Seitendruck qh
3. Bettungsreaktionsdruck bei biegeweichen Rohren qh*
4. Auflagerreaktion


Image:

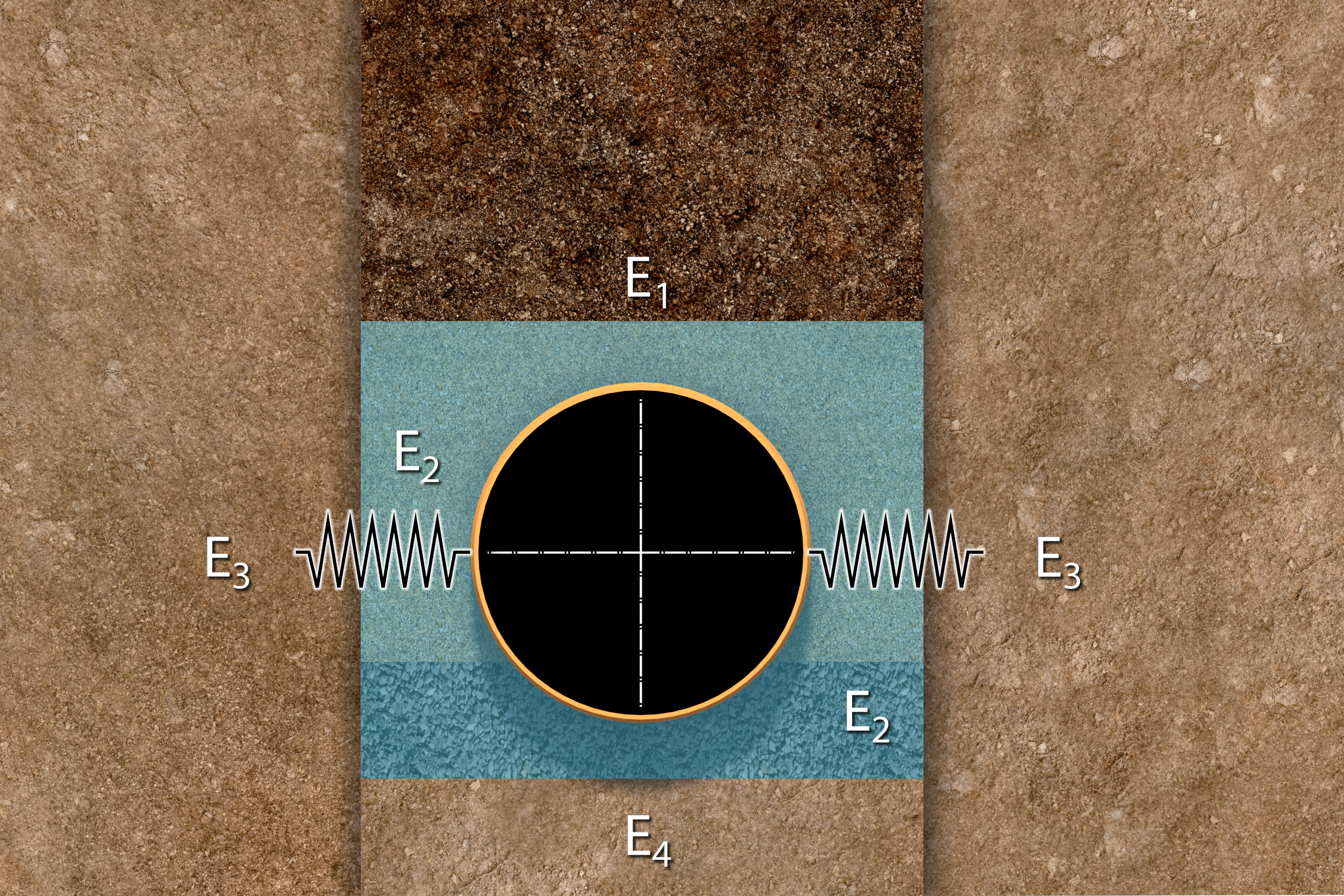

Bettungsreaktionsdruck – Wirkungsprinzip Federsystem [Quelle: visaplan]
Image:
Umlagerung der Bodenspannungen bei einem biegeweichen Rohr und breiten Graben (nach Leonhardt). [Quelle: visaplan GmbH]

PE =  γ*h
λR = Konzentrationsfaktor über dem Rohr
λB = Konzentrationsfaktor (neben dem Rohr)
K2 = Seitendruckbeiwert
