Offene Bauweise: Leitungszone

Arbeitsschritte

Image: Herstellung der unteren Bettungsschicht [Quelle: visaplan GmbH] Quelle: visaplan GmbH Illustration, Animation und Visualisierung: visaplan GmbH, Bochum (www.visaplan.com).	Das Material zur Herstellung der unteren Bettungsschicht, d. h. des Rohrauflagers (z. B. Schotter der Körnung 0/45), wird in den Graben eingebracht und zunächst manuell grob verteilt.	Image: Herstellung der unteren Bettungsschicht [Quelle: STEIN Ingenieure GmbH] Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum. Image: Verdichten des Auflagers [Quelle: STEIN Ingenieure GmbH] Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

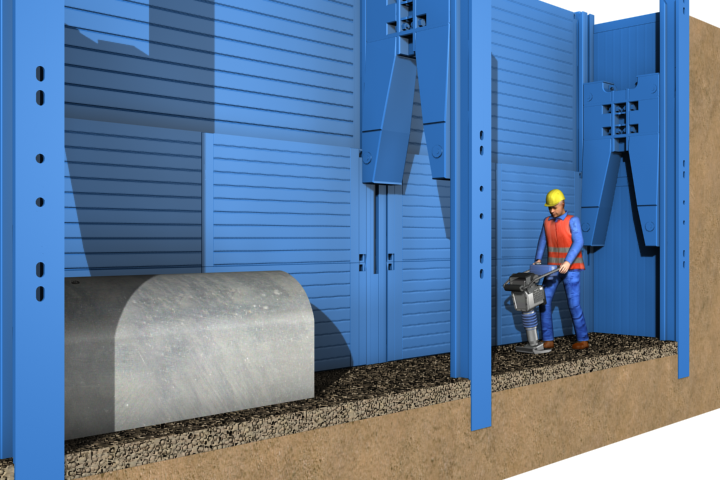

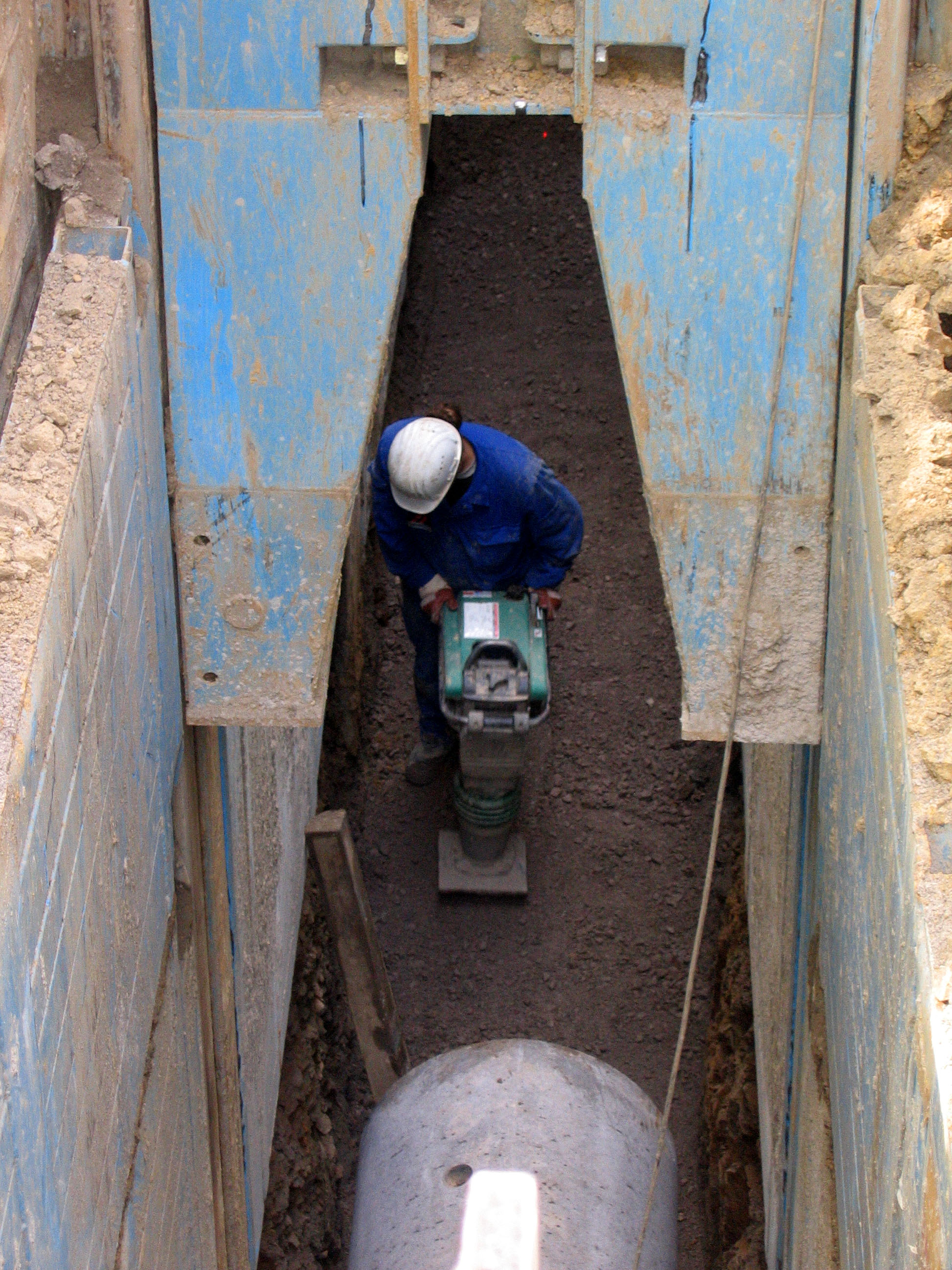

Image: Verdichten des Auflagers [Quelle: visaplan GmbH] Quelle: visaplan GmbH Illustration, Animation und Visualisierung: visaplan GmbH, Bochum (www.visaplan.com).	Nach einem ersten Abziehen der Schicht erfolgt deren Verdichtung mit einer Rüttelplatte bzw. einem Grabenstampfer.

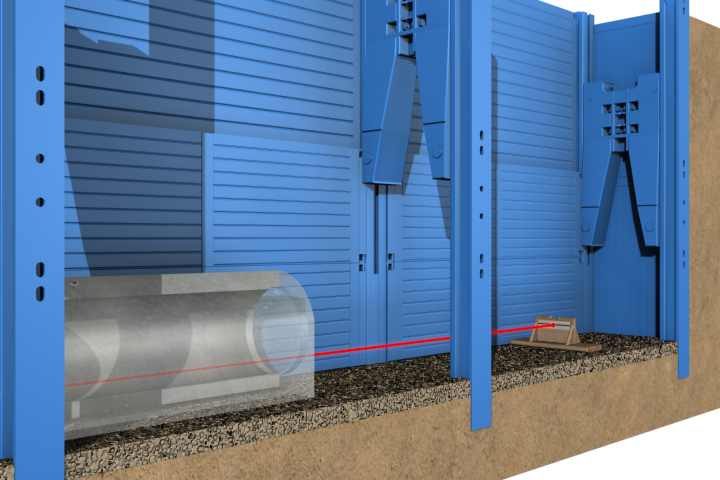

Image: Kontrolle des Auflagers [Quelle: visaplan GmbH] Quelle: visaplan GmbH Illustration, Animation und Visualisierung: visaplan GmbH, Bochum (www.visaplan.com).	Wichtig ist die Kontrolle der Höhe und Ebenflächigkeit des Auflagers mit Hilfe des Kanallasers in Längsrichtung sowie einer Wasserwaage in Querrichtung.
