Regenwasserspeicherung mit gedrosselter Ableitung

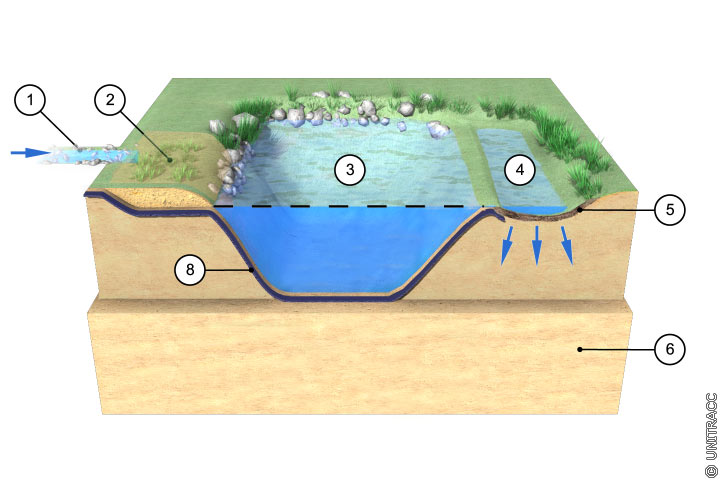

Image 16.3-1:

1. oberflächiger Zufluss
2. Grobsandfilter
3. Teichbiotop
4. Muldenversickerung
5. Oberboden
6. anstehender Boden
8. Abdichtung

Teich, Biotop (Image 16.3-1)

Funktionsbeschreibung: Regenwasser wird oberflächig einem Teich mit Überlauf zur Versickerung zugeleitet und dort zwischengespeichert

Anwendungsbereich: Bei mäßig bis gut durchlässigem Grundelement der Gartengestaltung

Vor-, Nachteile: Niederschlagsspitzen werden gedrosselt,aber regelmäßige Wartung

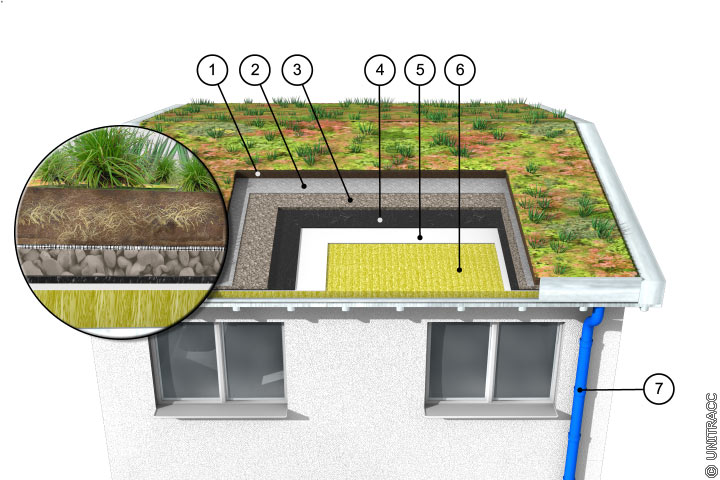

Dachbegrünung (Image 16.3-2)

Funktionsbeschreibung: Konstruktiv speziell für Begrünung geeignete Dachausbildung

Anwendungsbereich: Flachdächer und Dachneigungen bis 25°

Vor-, Nachteile: Niederschlagsspitzen werden gedrosselt, gute Wärmedämmung, Mikroklimaverbesserung

Image 16.3-2:

1. Vegetationsschicht
2. Geotextil
3. Substratschicht
4. Wurzelschicht
5. Trennschicht/Abdichtung
6. Dachisolierung
7. Regenwasserfallrohr
