Versickerung

Image 16.4-1:

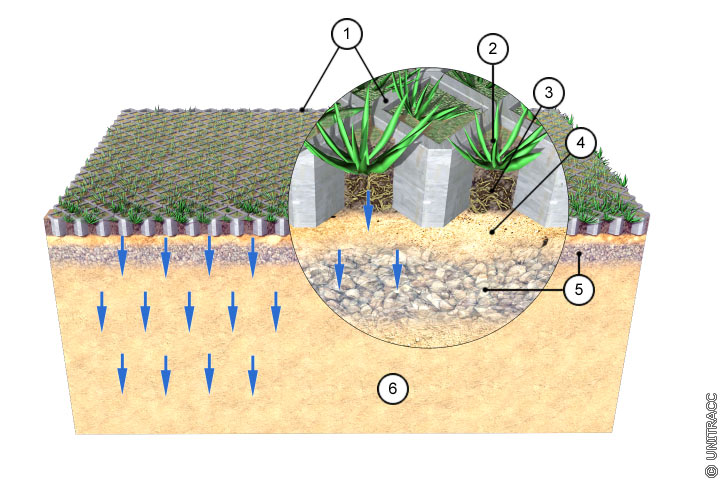

Flächenversickerung [Quelle: STEIN Ingenieure GmbH]

1. Rasengittersteine
2. Bepflanzung
3. Oberboden
4. Sandschicht
5. Kiesschüttung
6. anstehender Boden

Flächenversickerung (Image 16.4-1)

Funktionsbeschreibung: Flächenförmige Versickerung über eine durchlässige Oberfläche

Anwendungsbereich: Bei gut durchlässigem Untergrund, bei Flächen mit Nutzung z.B. als Parkflächen

Vor-, Nachteile: Geringer technischer Aufwand aber großer Flächenbedarf

Muldenversickerung (Image 16.4-2)

Image 16.4-2:

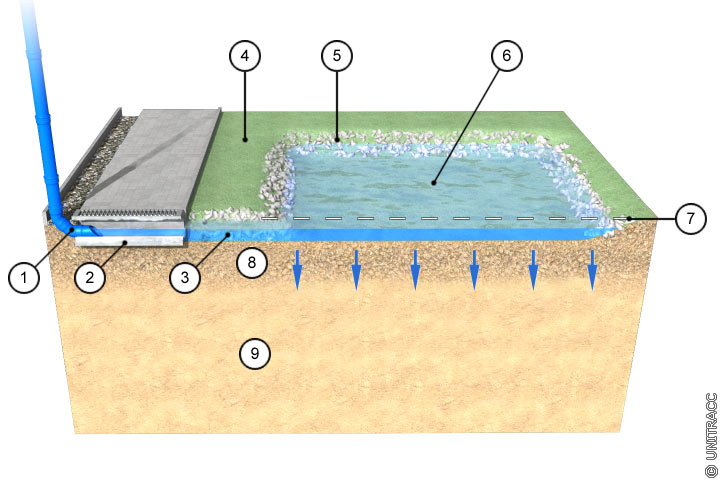

Muldenversickerung [Quelle: STEIN Ingenieure GmbH]

1. Regenwasserfallrohr
2. Rinne
3. oberflächiger Zufluss
4. Rasenfläche
5. Erosionsschutz
6. Mulde
7. Maximalwasserstand
8. versickerungsfähiger Boden
9. anstehender Boden

Funktionsbeschreibung: Aufnahme des Oberflächenwassers in der Mulde und flächenförmige Versickerung durch eine belebte Bodenschicht

Anwendungsbereich: Bei mäßig durchlässigem Untergrund, kein ausreichender Platz für Flächenversickerung

Vor-, Nachteile: Geringer Aufwand für Bau und Wartung, gute Reinigungsleistungaber 10-20% der angeschlossenen Fläche als Flächenbedarf

Image 16.4-3:

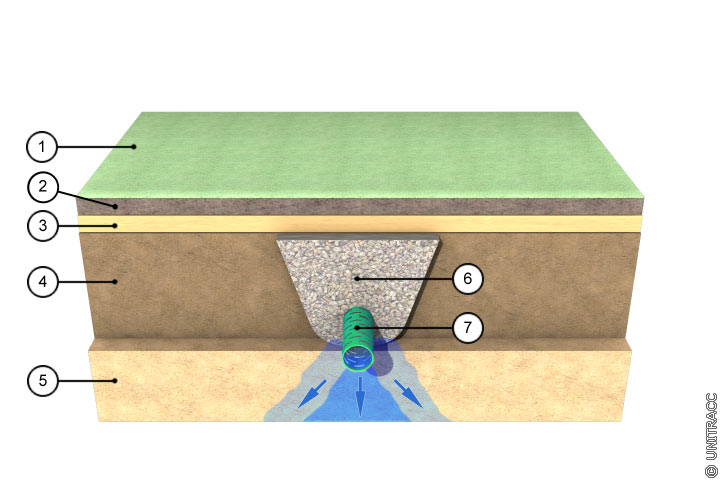

Rohrrigolenversickerung [Quelle: STEIN Ingenieure GmbH]

1. Rasenfläche
2. Mutterboden
3. Ausgleichsschicht
4. bindiger Boden
5. versickerungsfähiger Boden
6. Filterkies
7. Dränrohr

Rohrrigolenversickerung (Image 16.4-3)

Funktionsbeschreibung: Versickerung über einen künstlich eingebrachten Kieskörper mit großem Rückhaltevermögen. Statt des Kieskörpers sind auch Versickerungsblöcke aus Kunststoff erhältlich. Über dem Kieskörper kann noch eine Mulde angeordnet werden, im Kieskörper zusätzlich noch ein geschlitztes Rohr verlegt werden

Anwendungsbereich: Bei gut durchlässigem Untergrund

Vor-, Nachteile: Geringer Flächenbedarf , Nutzbarkeit der Oberfläche

Schachtversickerung (Image 16.4-4)

Image 16.4-4:

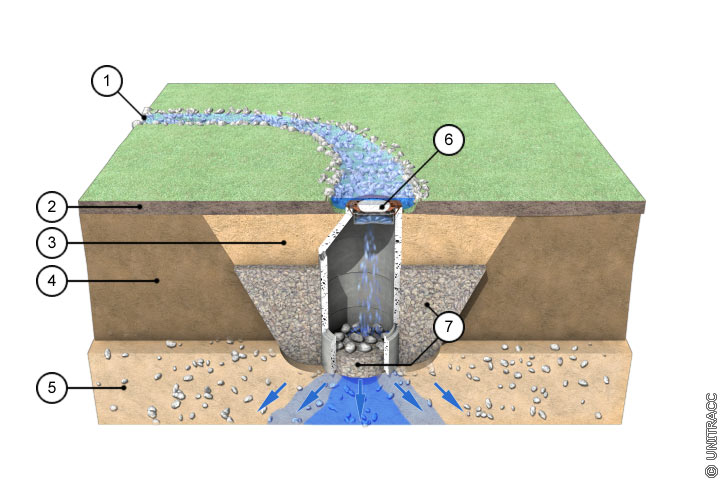

Schachtversickerung [Quelle: STEIN Ingenieure GmbH]

1. oberflächiger Zulauf
2. Oberboden
3. Verfüllung
4. schlecht durchlässige Bodenschicht
5. versickerungsfähige Schicht
6. Schachtabdeckung mit Einlauföffnungen und Schmutzfang
7. Filterkies

Funktionsbeschreibung: Punkförmige Versickerung direkt in tiefergelegene, sickerfähige Schicht

Anwendungsbereich: Bei gut durchlässigem Untergrund, bei geringem Flächenangebot

Vor-, Nachteile: Geringer Flächenbedarf aber bei Verstopfung aufwändige Sanierung
