Installation der Einbauvorrichtung

Der Einbau der einzelnen Schläuche erfolgt mit Hilfe einer Einbauvorrichtung, deren Installation wie folgt durchgeführt wird:

1. Montage des Umlenkbogens im Startschacht
   Der im Startschacht montierte Umlenkbogen (manchmal ersetzt durch eine Umlenkrolle) dient zur Umlenkung und sicheren Einführung des gefalteten Schlauches in die Kanalhaltung.
2. Aufstellen der Verformungseinheit (Image 5.3.2.4.2.3-1) (Image 5.3.2.4.2.3-2)
   Die über der Startschachtöffnung installierte mechanische Verformungseinheit dient zum Falten des PE-HD-Schlauches vor Einführung in den zu sanierenden Kanal. Die dadurch erreichte Querschnittsreduzierung von bis zu 60 % und die damit verbundenen Steifigkeitsverluste erlauben das Umlenken des Schlauches innerhalb des Schachtes um 90° und das problemlose Einziehen.
3. Aufstellen der Halterung für die Schlauchtrommel
4. Seilwinde und Umlenkrolle
   Das Einziehen des Schlauches erfolgt mit Hilfe einer über dem Zielsschacht installierten, zugkraftgeregelten Winde, deren Zugseil entweder zum Startschacht eingespült oder eingezogen wird.

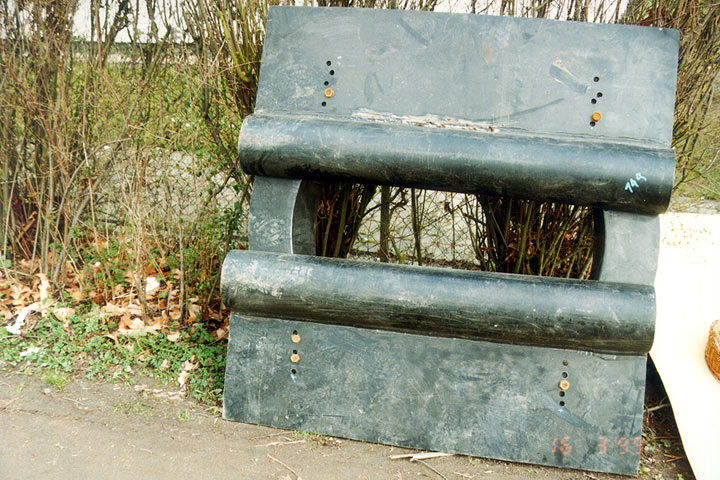

Image 5.3.2.4.2.3-1:  Noppenschlauchverfahren - Variante von Verformungseinheiten [FI-Troli] FI-Troli Firmeninformation TROLINING GmbH, Troisdorf.

Image 5.3.2.4.2.3-2:  Noppenschlauchverfahren - Variante von Verformungseinheiten [FI-Troli] FI-Troli Firmeninformation TROLINING GmbH, Troisdorf.
