Glasfaserbeton-Fertigteile mit PVC-U-Stegplatten

Je nach Nennweite und örtlichen Gegebenheiten können auch vorgefertigte Sohlenschalen aus Stahlbeton oder Glasfaserbeton (GFB) mit einer PVC-U-Auskleidung zum Einsatz kommen.

Die Fertigteile, auch unter der Bezeichnung BKU-GFB-Fertigteile bekannt, werden für Eiquerschnitte in Größen von 600/900 bis 1200/1800, für Halbschalen von DN 150 bis DN 700 und für Drittelschalen von DN 250 bis DN 600 hergestellt. Die Wanddicke beträgt ca. 18 mm, die Baulänge variiert für alle Profile zwischen 1.000 mm und 1.500 mm (Table 5.3.2.5.1.3.2-1) (Table 5.3.2.5.1.3.2-2) (Table 5.3.2.5.1.3.2-3) .

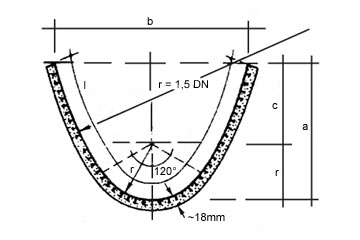

Table 5.3.2.5.1.3.2-1:

BKU-GFB-Fertigteile für Eiquerschnitte [FI-Fried]

Eiquerschnitt	r	a	b	1,5 DN	l	c	kg⁄lfm

600⁄900	150	296	496	900	816	146	30,84
700⁄1050	175	306	547	1050	868	131	32,81
800⁄1200	200	317	596	1200	920	117	34,78
900⁄1350	225	328	644	1350	972	103	36,74
1000⁄1500	250	339	694	1500	1025	89	38,75
1200⁄1800	300	361	786	1800	1128	61	42,64
Baulänge: 1000 mm, 1500 mm, 2000 mm, 2500 mm

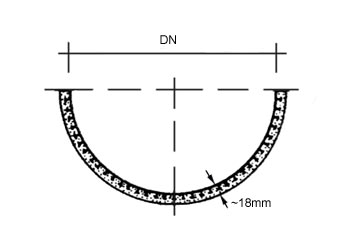

Table 5.3.2.5.1.3.2-2:

BKU-GFB-Fertigteile für Kreisquerschnitte [FI-Fried] - Halbschalen

DN	kg⁄lfm

150	9,97
200	12,94
250	15,90
300	18,87
350	21,84
400	24,81
450	27,77
500	30,74
600	36,68
700	42,61
Baulänge: 1000 mm, 1500 mm, 2000 mm, 2500 mm

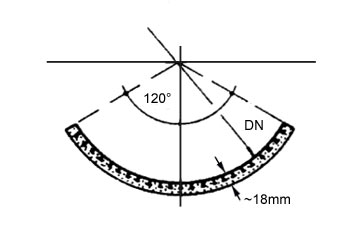

Table 5.3.2.5.1.3.2-3:

BKU-GFB-Fertigteile für Kreisquerschnitte [FI-Fried] - Sohlenschalen

DN	kg⁄lfm

250	10,60
300	12,58
350	14,56
400	16,54
450	18,52
500	20,49
600	24,45
Baulänge: 1000 mm, 1500 mm, 2000 mm, 2500 mm

Um eine durchgehend gleichmäßige Auflagerung auf dem Untergrund zu erreichen, sollte der Zwischenraum zur Kanalwandung z.B. mit einem geeigneten Verfüllstoff (Abschnitt 5.3.2.2.1) verfüllt werden.

Die Fixierung der Fertigteile erfolgt mit V4-A-Schrauben und -Winkeln.

Die Stoßfugen werden mit Polyurethan-Spachtelmasse, z.B. Arulastic 2020, verfugt (Image 5.3.2.5.1.3.2-1) (Image 5.3.2.5.1.3.2-2) .

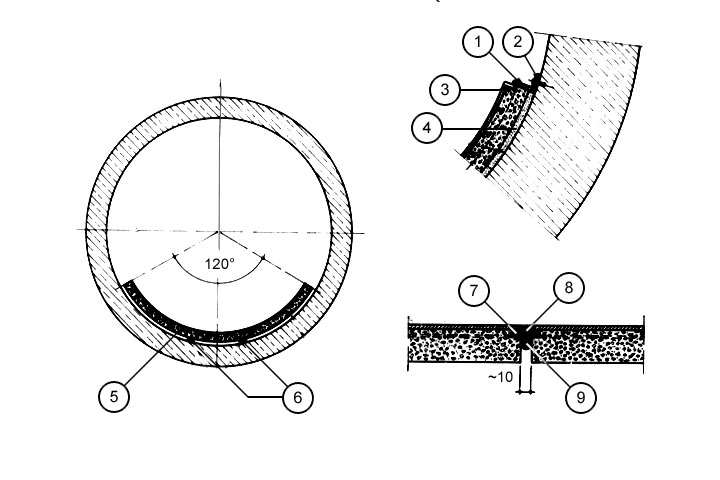

Image 5.3.2.5.1.3.2-1:

Nachträgliche Sohlenauskleidung mit BKU-GFB-Fertigteilen für Kreisquerschnitte [FI-Fried]

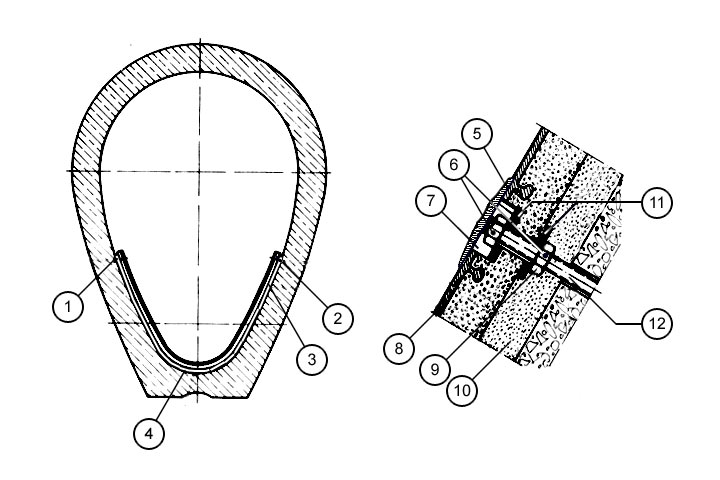

Image 5.3.2.5.1.3.2-2:

Nachträgliche Sohlenauskleidung mit BKU-GFB-Fertigteilen für Eiquerschnitte [FI-Fried]
