Betonschutzplatten (Noppenbahnen)

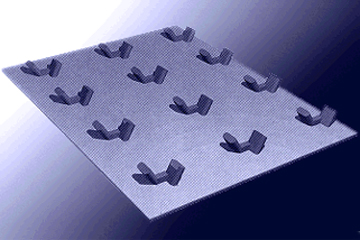

Image 5.3.2.5.1.4.4-1:

Noppenbahn mit Kreuznoppen [Kölke96]

Kölke96

Kölker, W.: Sanierung des Abwassernetzes des Steinkohlekraftwerkes Mehrum. Tiefbau Ingenieurbau Straßenbau (TIS) (1996), H. 6, S. 5-9.

Kölke96

Kölker, W.: Sanierung des Abwassernetzes des Steinkohlekraftwerkes Mehrum. Tiefbau Ingenieurbau Straßenbau (TIS) (1996), H. 6, S. 5-9.

Neuwa91

Neuwald, J.: Kontrollierbare CKW-Abdichtungssysteme für Auffangräume und Kanalrohre. Entsorgungspraxis (1991), H. 3, S. 107-110.

Sohlenauskleidungen aus Betonschutzplatten bzw. Noppenbahnen werden aus den Werkstoffen PE-HD, PP und PVDF mit Dicken von 1,5 bis 15 mm hergestellt [Kölke96] [Neuwa91] . Sie besitzen je nach Hersteller Anker-, Rund- oder Kreuznoppen (Image 5.3.2.5.1.4.4-1) auf der Rückseite (Abschnitt 5.3.2.4.2) .

Die Platten werden beim Einbau im Normalfall stumpf gestoßen und extrusionsverschweißt; Überlappungsstöße sind ebenfalls möglich. Die Hinterfüllung erfolgt mit Quellzementmörtel. Im Bedarfsfall können die Betonschutzplatten auch mit einer integrierten metallischen FCKW-/CKW-Sperrschicht ausgestattet werden [Neuwa91] .
