Hydrostatischer Druck bei biegeweichen Rohren

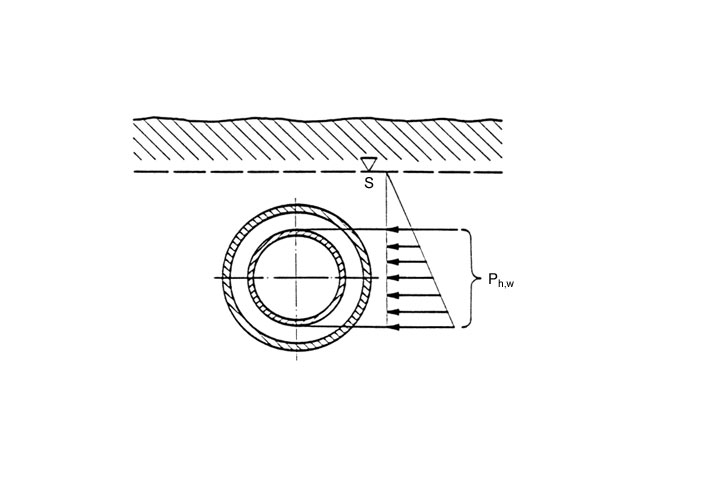

Image 5.3.2.6.4.2-1:

Belastung durch den hydrostatischen Druck [FI-Hoech] [Koch85]

FI-Hoech

Firmeninformation Hoechst AG, Frankfurt.

Koch85

Koch, R.: Beanspruchung von Kunststoffrohren aus HDPE bei der Sanierung von Rohrleitungen durch Relining. Vortrag an der Technischen Akademie Esslingen (06.05.85).

Liegen die zu sanierenden Rohrleitungen im Grundwasserbereich wird bei undichten bzw. wasserdurchlässigen Rohren der Kunststoffinliner durch die Grundwassersäule über dem Rohrkämpfer belastet (Image 5.3.2.6.4.2-1) . Für unverdämmte, drucklos betriebene PE-HD-Rohre ohne seitliche Stützwirkung gelten dann z.B. die in Versuchen ermittelten Beuldrücke p_k nach (Image 5.3.2.6.4.2-3) . Andere empirische und analytische Berechnungsansätze sind im (Abschnitt 5.3.2.6.1) beschrieben.
