Offene Bauweise: Leitungszone

Leitungszone

Bedeutung der Seitenverfüllung bei biegesteifen Rohren (2)

Die Seitenverfüllung dient nicht allein der Weiterleitung von vertikalen Lasten. Bei guter Verdichtung der Seitenverfüllung gegen den anstehenden Boden ermöglicht diese auch eine Aktivierung von horizontalen Belastungen (Erdlasten) auf das Rohr. Diese horizontalen Belastungen stellen keine zusätzlichen Beanspruchungen, sondern wirken im Gegenteil stützend und damit lastverteilend auf das Rohr. Denn je gleichmäßiger die Lasten über den Rohrumfang verteilt sind desto mehr werden im Rohr nur Normalspannungen erzeugt. Sind beispielsweise die Vertikallasten wesentlich höher als die Horizontallasten entsteht eine ungleichförmige Lastverteilung, die Biegemomente im Rohr erzeugt.

Bild:

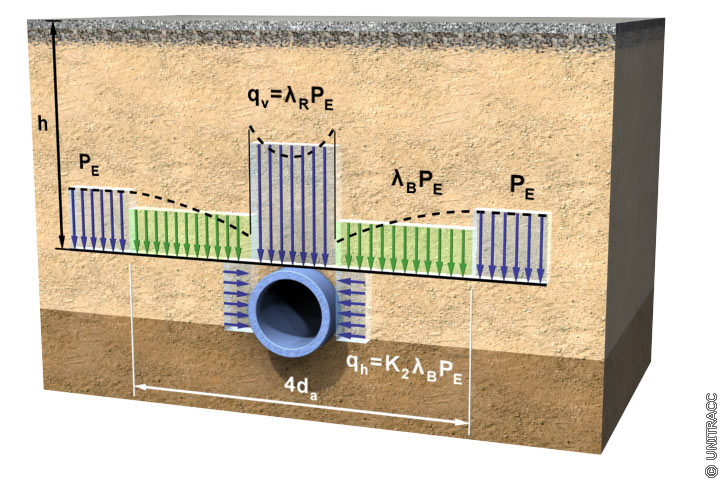

Umlagerung der Bodenspannungen bei einem biegesteifen Rohr und breiten Graben (nach Leonhardt). [Quelle: visaplan GmbH]

PE = γ *h
λR = Konzentrationsfaktor über dem Rohr
λB = Konzentrationsfaktor (neben dem Rohr)
K2 = Seitendruckbeiwert


Zur Vermeidung von Lastkonzentrationen auf das Rohr muss eine einheitliche Verdichtung im Bereich der gesamten Leitungszone sichergestellt werden.
