Einziehen einzelner Rohre

Bei diesem Einbringverfahren werden einzelne Rohre oder Rohrleitungsabschnitte in die zu sanierende Haltung einzeln eingezogen und vor Ort miteinander verbunden.

Die Arretierung der Rohrleitung erfolgt durch Festsetzen des ersten Rohres im Zielschacht (Animation 5.3.2.2.2.4.1.3-1) (Image 5.3.2.2.2.4.1.3-1) (Image 5.3.2.2.2.4.1.3-2) (Image 5.3.2.2.2.4.1.3-3) .

Animation 5.3.2.2.2.4.1.3-1:  Einziehen einzelner Rohre in die Haltung in Anlehnung an [Gale81b] [Quelle: STEIN Ingenieure GmbH]

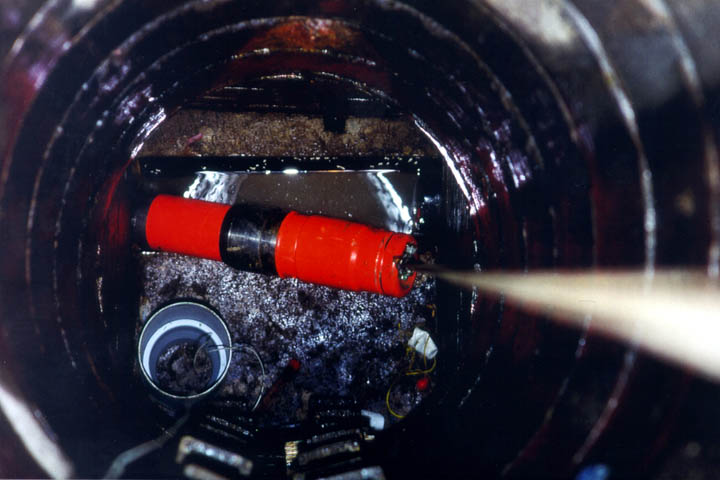

Image 5.3.2.2.2.4.1.3-1:  Kurzrohr-Verfahren [FI-KMG] - Einziehpacker für Kurzrohre FI-KMG Firmeninformation Kanal-Müller-Gruppe, Schieder-Schwalenberg. Gale81b Gale, J.: Sewer Renovation. Technical Report TR 87 A. Water Research Centre (WRC), Swindon, November 1981. Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum. WRC83 Sewerage Rehabilitation Manual. Water Research Centre, Swindon, 1983. FI-Avent Firmeninformation Avent P.R.S., Calne, Großbritannien. Stein83c Stein, D., Niederehe, W., Zäschke, W.: Verfahren zum nachträglichen Einbringen von Produktrohren in unterirdische nichtbegehbare Hohlräume. Taschenbuch für den Tunnelbau 1984, S. 249-296. Verlag Glückauf, Essen 1983.

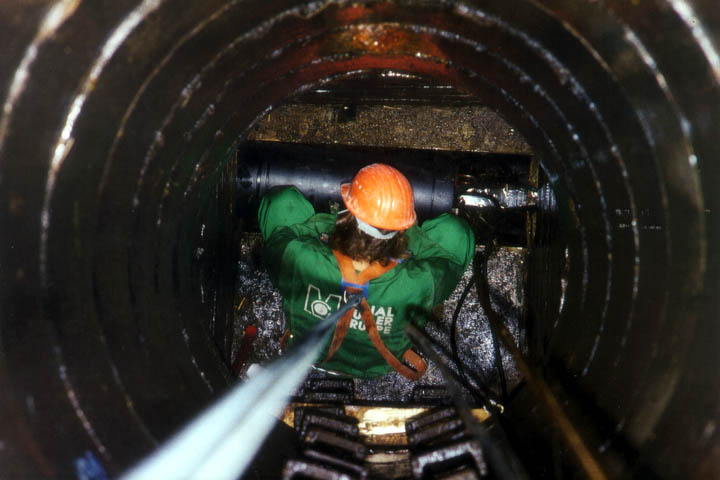

Image 5.3.2.2.2.4.1.3-2:  Kurzrohr-Verfahren [FI-KMG] - Einführen des Packers in das Kurzrohr FI-KMG Firmeninformation Kanal-Müller-Gruppe, Schieder-Schwalenberg.

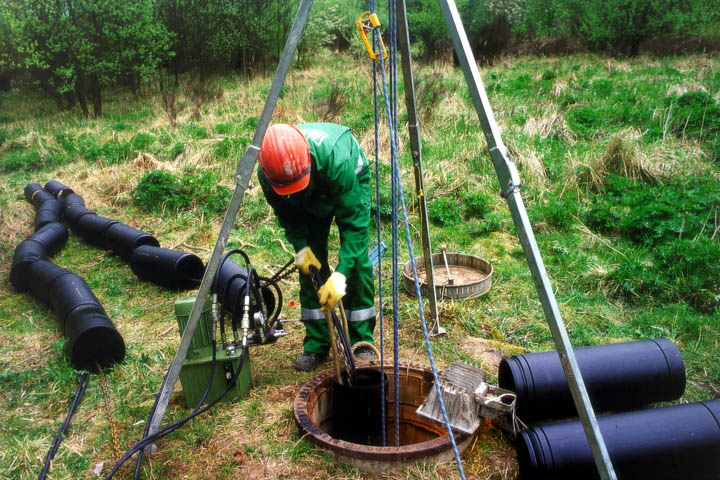

Image 5.3.2.2.2.4.1.3-3:  Kurzrohr-Verfahren [FI-KMG] - Startschacht mit Steuerstand für den Packer FI-KMG Firmeninformation Kanal-Müller-Gruppe, Schieder-Schwalenberg.

Zum Einziehen von Rohren mit nichtbegehbarem Querschnitt bedient man sich z.B. eines im Rohr fixierten aufblasbaren Packers (Animation 5.3.2.2.2.4.1.3-1) (Image 5.3.2.2.2.4.1.3-1) (Image 5.3.2.2.2.4.1.3-2) (Image 5.3.2.2.2.4.1.3-3) oder eines speziellen Einzugkörpers, auf den das Rohr aufgeschoben wird und der am Ende mit einer Aufkantung versehen ist.

Der Einfädelvorgang wird durch die konische Ausbildung der Gerätespitze unterstützt. Durch den überstehenden Rohrbereich besteht die Gefahr des Verhakens in der Haltung. Im nichtbegehbaren Nennweitenbereich kommen ausschließlich Rohre mit glatter Außenkontur zum Einsatz.

Die "Snap-in" Rohrverbindung (Image 5.3.2.2.2.4.1.3-9) sowie die Rohrverbindung mit Induktionsschweißband (Image 5.3.2.2.2.4.1.3-5) wurden speziell für diese Verfahren in Großbritannien entwickelt.

Der für das Induktionsschweißband erforderliche Strom wird durch eine in einem Packer integrierte Induktionsspule erzeugt.

Der Packer, der gleichzeitig als Einzugkörper dient, wird so positioniert, daß sich die Induktionsspule im Rohrverbindungsbereich befindet [WRC83] [FI-Avent] . Er ist mit einer separaten Injektionseinrichtung gekoppelt.

Im begehbaren Nennweitenbereich werden die Rohre i.a. mit einer am Zugseil befestigten und am Rohrende angreifenden Traverse bis unmittelbar vor das jeweils letzte Rohr der Rohrleitung eingebracht.

Für das eigentliche Zusammenziehen der Rohre können die bei der Rohrverlegung im offenen Graben gebräuchlichen Rohrzuggeräte eingesetzt werden (Image 5.3.2.2.2.4.1.3-4) (Image 5.3.2.2.2.4.1.3-5) [Stein83c] .

Zur Reduzierung des Reibungswiderstandes und zur Vermeidung von Beschädigungen oder Verkantungen der Rohre während des Einziehvorganges besteht die Möglichkeit, diese auf Schlitten mit Gleitkufen aufzusetzen (Image 5.3.2.2.2.4.1.3-6) .

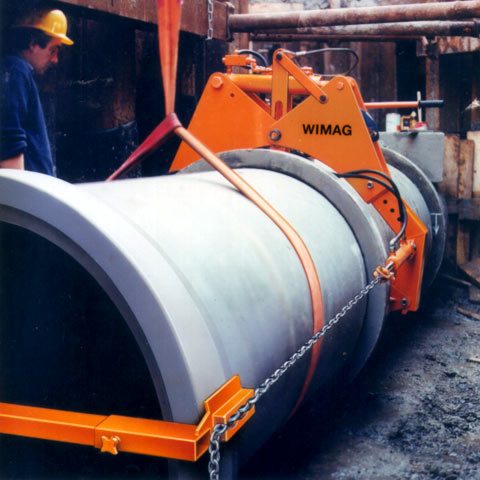

Image 5.3.2.2.2.4.1.3-4:  Rohrzuggeräte für den begehbaren Nennweitenbereich - Rohrzuggerät mit außen angesetzter Traverse [FI-Windh] FI-Windh Firmeninformation Windhoff AG, Rheine.

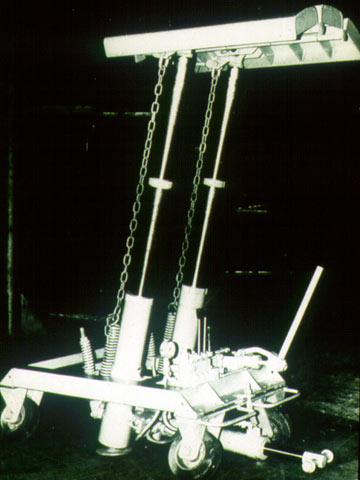

Image 5.3.2.2.2.4.1.3-5:  Rohrzuggeräte für den begehbaren Nennweitenbereich - Im Rohr verspannbares Rohrzuggerät [FI-Gress] FI-Gress Firmeninformation Gressbach GmbH, Obernburg.

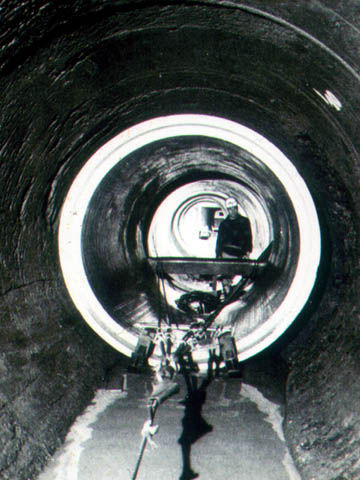

Image 5.3.2.2.2.4.1.3-6:  Rohrzuggeräte für den begehbaren Nennweitenbereich - Einziehen eines auf Gleitkufen gelagerten Rohres [Lenz97] Lenz97 Lenz, J.: Der Gläserne Untergrund - Leitfaden zur Ortung bei Planung, Bau und Betrieb von Leitungen. Vulkan Verlag, Essen 1997.
