Einziehen von Rohrleitungen mit zugkraftschlüssigen Rohrverbindungen

Diese Vorgehensweise ist prinzipiell vergleichbar mit der beim Rohrstrangverfahren (Abschnitt 5.3.2.2.1) .

Auf das erste im Startschacht befindliche Rohr wird ein Zugkopf aufgesetzt, das Zugseil befestigt und das Rohr so weit in die zu sanierende Haltung eingezogen, daß der Rohrverbindungsbereich noch im Schacht verbleibt. Mit diesem wird das nächste Rohr zugkraftschlüssig verbunden, z.B. mittels Heizelement-Stumpfschweißung (Spiegelschweißung) bei PE-HD-Rohren (Animation 5.3.2.2.2.4.1.1-1) (Image 5.3.2.2.2.4.1.1-1) (Image 5.3.2.2.2.4.1.1-2) (Image 5.3.2.2.2.4.1.1-3) , Verschraubung (Animation 5.3.2.2.2.4.1.1-2) (Image 5.3.2.2.2.4.1.1-6) , speziellen Steckverbindungen (Image 5.3.2.2.2.4.1.1-2) (Image 5.3.2.2.2.4.1.1-3) (Image 5.3.2.2.2.4.1.1-4) (Image 5.3.2.2.2.4.1.1-5) (Image 5.3.2.2.2.4.1.1-7) (Image 5.3.2.2.2.4.1.1-8) (Image 5.3.2.2.2.4.1.1-9) oder Schellen mit Zugstangen (Image 5.3.2.2.2.4.1.1-4). Die so verlängerte Rohrleitung wird z.B. mittels Seilwinde oder Greifzug vom Zielschacht aus um eine Rohrlänge vorgezogen.

Image 5.3.2.2.2.4.1.1-1:

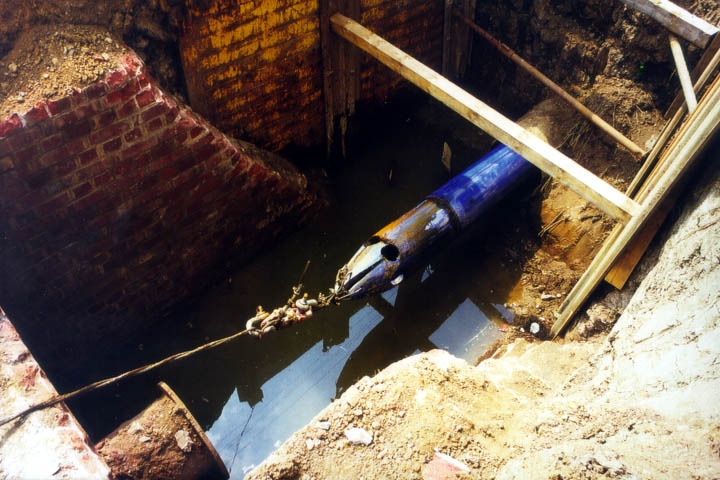

Langrohrverfahren [FI-KMG] - Ankunft des Rohrstranges in der Zielbaugrube

Image 5.3.2.2.2.4.1.1-2:

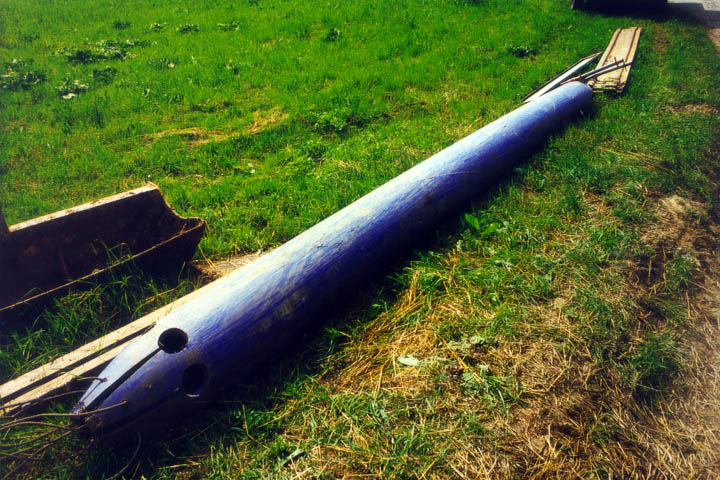

Langrohrverfahren [FI-KMG] - Zugkopf

Image 5.3.2.2.2.4.1.1-3:

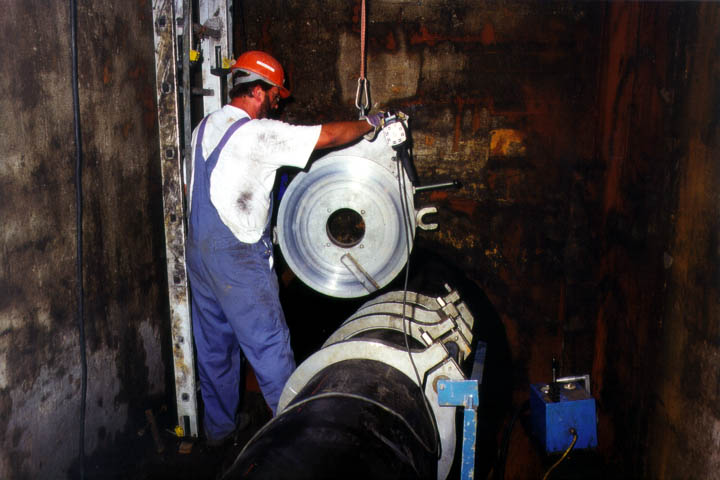

Langrohrverfahren [FI-KMG] - Verschweißen der Langrohre in der Startbaugrube

Image 5.3.2.2.2.4.1.1-4:

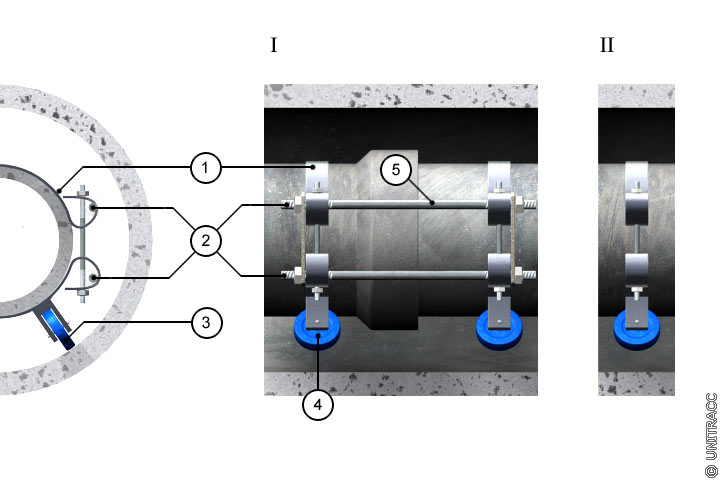

Transportschelle mit Rollen in Anlehnung an [FI-Hucke] [Quelle: STEIN Ingenieure GmbH]
