Leitungszone und Leitungsverlegung

Einfluss eines Spundwandverbaus

Das nachträgliche Ziehen eines Verbaus (Einbettungsbedingung B2 und B3) führt zu einem Beanspruchungsfaktor von 2,5 oder mehr.

Durch die Verbauspur (Spalt zwischen anstehendem Baugrund und Grabenverfüllung) wird die Ausbildung einer „Silowirkung“ verhindert.

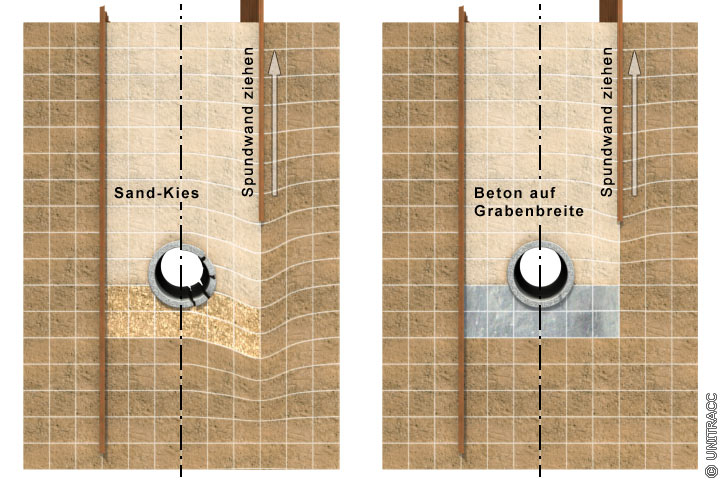

Des Weiteren kann bei einer Unterrammung das Auflager in die Verbauspur kippen (Bild links). Die Folge sind Auflockerungen in der Bettungszone, die zu einer ungünstigen Lagerung führen können.

/ 134

Nach ATV-DVWK-A 127:

Bedingung B2: Senkrechter Verbau innerhalb der Leitungszone mit Kanaldielen, die bis zur Grabensohle reichen und erst nach der Verfüllung gezogen werden; Verbauplatten und -geräte, unter der Voraussetzung, dass die Verdichtung des Bodens nach dem Ziehen des Verbaus erfolgt.

Bedingung B3: Senkrechter Verbau innerhalb der Leitungszone mit Spundwänden und Verdichtung gegen den Verbau^*), der bis unter die Grabensohle reicht.

^*) Senkrechter Verbau mit Holzbohlen, Verbauplatten oder -geräten, der erst nach dem Verfüllen und Verdichten der Leitungszone entfernt wird, ist durch kein gesichertes Rechenmodell erfassbar. Zur rechnerischen Abschätzung der Lasterhöhung infolge Unterrammung wird auf den Arbeitsbericht „Berechnungsansätze für die Rohrbelastung im Graben mit gespundetem Verbau“ der ATV-G 1.5.5 „Verbaumethoden“ in der Korrespondenz Abwasser 12/97 verwiesen.

[ATVA127:2000]
