Beton-/ Stahlbeton-Keramik-Rohre (BK-Rohre)

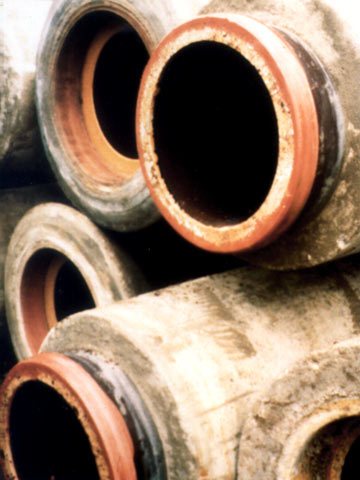

Image 1.7.7.3.1-1:

Beton-Keramik-Rohr (BK Rohr) (Steinzeuggesellschaft mbH) [Belli96b] [Maidl81] - Ansicht der Rohrverbindung

Belli96b

Bellinghausen, G., Deisenroth, W., Römer, A.: Das Rohr für besondere Fälle. bi (1996/97), H. 4, S. 8-11.

Maidl81

Maidl, B., Niederehe, W., Stein, D., Bielecki, R.: Sanierungsverfahren für unterirdische Rohrleitungen mit nichtbegehbarem Querschnitt. In: Taschenbuch für den Tunnelbau 1982, Verlag Glückauf GmbH, Essen 1983, S. 267-307.

Braub25

Braubach, A.: Wasserversorgung und Entwässerung der Städte. Lehrbuch des Tiefbaus, II. Band, Hrsg.: Esselborn, Leipzig: Verlag von Wilhelm Engelmann, 6.-8. Aufl. 1925.

DINEN295a

DIN EN 295: Steinzeugrohre und Formstücke sowie Rohrverbindungen für Abwasserleitungen und Kanäle (11.91).

Belli96b

Bellinghausen, G., Deisenroth, W., Römer, A.: Das Rohr für besondere Fälle. bi (1996/97), H. 4, S. 8-11.

FI-Stein96

Steinzeug Handbuch; Steinzeug GmbH. 8. Aufl., Köln .1996.

Stein96c

Stein, D., Körkemeyer, K.: Auskleidung von Abwasserkanälen mit großformatigen Steinzeug-Plattenelementen (Keraline-System). awt (1996), H. 2, S. 69-72.

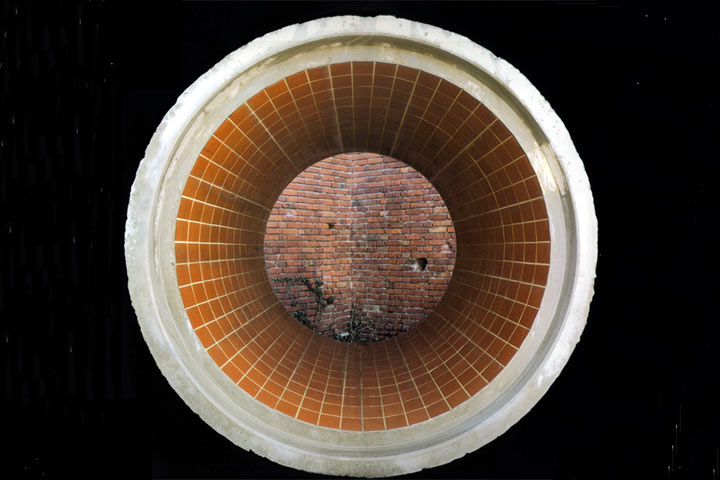

Image 1.7.7.3.1-2:

Vollauskleidung eines Stahlbetonrohres mit Steinzeug-Platten-Elementen [FI-KIA]

FI-KIA

Firmeninformation KIA-Keramik in der Abwassertechnik GmbH, Dülmen.

Die Verwendung des betonummantelten Steinzeugrohres ist seit 1912 bekannt [Braub25] . Seine hauptsächliche Anwendung findet es jedoch erst seit 1964 unter der Bezeichnung BK-Rohr. Es verbindet den Vorteil des korrosionsbeständigen Steinzeugrohres nach DIN EN 295 [DINEN295a] mit der hohen Tragfähigkeit der Stahlbetonrohre. Dadurch wird eine Anpassung an nahezu alle statischen und dynamischen Belastungen bei gleichzeitiger Korrosionssicherheit möglich.

Heute werden diese Rohre für die Verlegung in offener Bauweise und für den Rohrvortrieb in Nennweiten von DN 300 bis DN 1400 und Längen bis zu 2,00 m hergestellt (Image 1.7.7.3.1-1) [Belli96b] [FI-Stein96] .

Eine Neuentwicklung stellen die Beton- /Stahlbetonrohre mit einer werkseitig aufgebrachten Teil- oder Vollauskleidung (Image 1.7.7.3.1-2) aus großflächigen, auf der Rückseite profilierten Steinzeug-Platten-Elementen dar. Sie sind nahezu unabhängig von der Querschnittsform ab Nennweiten ≥ 1000 einsetzbar [Stein96c] . Weitere Ausführungen hierzu (Abschnitt 5.3.2.4) .
