Glasfaserbeton-Fertigteile mit PVC-U-Stegplatten

Neben dem reinen BKU-Profil werden zu Sanierungszwecken auch vorgefertigte Verbundelemente aus BKU-Profilen und Glasfaserbeton eingesetzt [FI-Fried] . Die Elemente werden als Kreissegmente angeliefert, vor Ort zu einer Teilauskleidung geformt und an die Rohrwand montiert (Image 5.3.2.5.2.3-1) . Zur Erzeugung eines Ringraumes werden Abstandhalter gesetzt.

Image 5.3.2.5.2.3-1:

Teilauskleidung mit Glasfaserbeton-Fertigteilen mit PVC-U-Stegplatten [FI-Fried] - Anordnung der Kreissegmente im Querschnitt

Image 5.3.2.5.2.3-2:

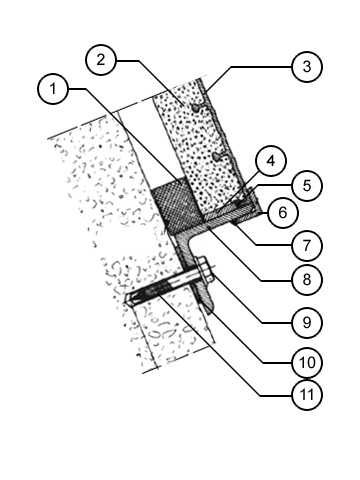

Teilauskleidung mit Glasfaserbeton-Fertigteilen mit PVC-U-Stegplatten [FI-Fried] - Mögliche Ausbildung des unteren Auflagers für die Auskleidung

Details der Segmentverbindungen in axialer und radialer Richtung, der Auflagerausbildung sowie der Einbindung eines Anschlußkanals zeigen (Image 5.3.2.5.2.3-2) , (Image 5.3.2.5.2.3-3) und (Image 5.3.2.5.2.3-4) .

Image 5.3.2.5.2.3-3:

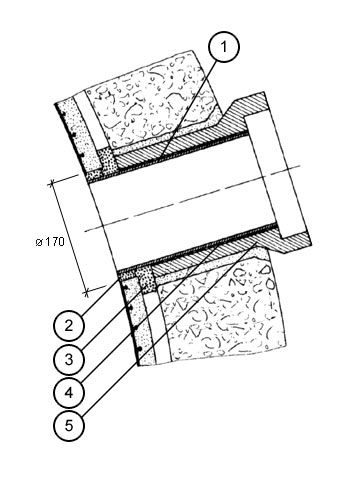

Teilauskleidung mit Glasfaserbeton-Fertigteilen mit PVC-U-Stegplatten [FI-Fried] - Einbindung eines Anschlußkanales

Image 5.3.2.5.2.3-4:

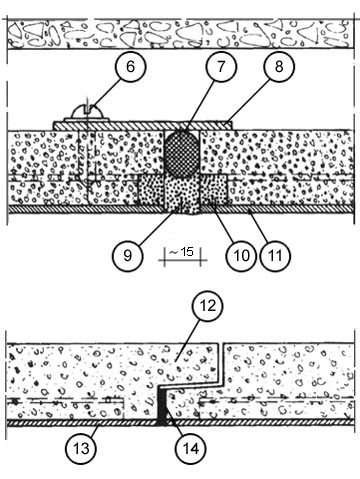

Teilauskleidung mit Glasfaserbeton-Fertigteilen mit PVC-U-Stegplatten [FI-Fried] - Segmentverbindungen
