PE-HD-Platte, System Polygrip

Beim "System Polygrip" werden Platten aus PP oder PE-HD in Breiten bis zu 10 m, in Längen je nach Projektausführung und in Wanddicken von 2 bis 30 mm (üblicherweise 2 bis 8 mm) hergestellt und werkseitig mit bürstenähnlichen Streifen, den sogenannten Polygrips, versehen. Letztere bestehen aus ca. 6 bis 7 cm breiten Gewebestreifen, in die bis zu 10 mm lange Monofilamente (gereckte Polyethylenfäden) eingewebt sind (Image 5.3.2.5.2.2.4-1) . Für normale Anwendungen ist ein gegenseitiger Abstand der Gewebestreifen von ca. 25 cm erforderlich [FI-SLT] .

Für die nachträgliche Auskleidung von Kanälen werden die Platten schlauchähnlich vorkonfektioniert. Bei der Teilauskleidung wird der fehlende Bereich durch eine Vorspannfolie hoher Dehnfähigkeit für die Montagephase ersetzt (Image 5.3.2.5.2.2.4-2) . Sie bewirkt, daß die Platte glatt auf der Schalung aufliegt.

Image 5.3.2.5.2.2.4-1:

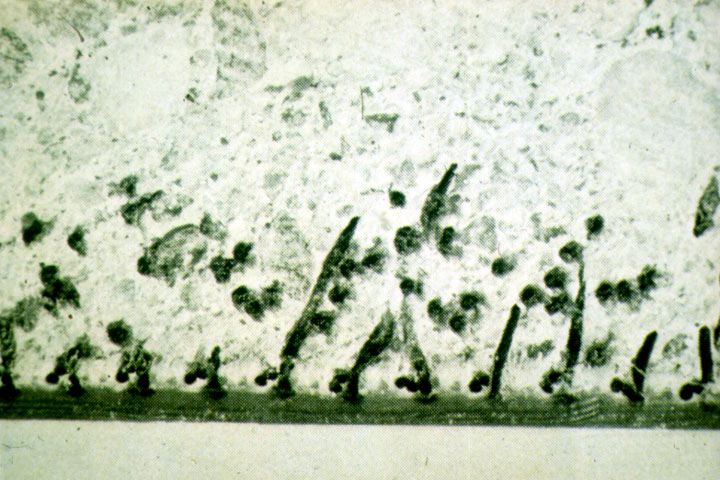

PE-HD-Platte, System Polygrip [FI-SLT] [Knips77] - Schnitt durch die Verankerung

Image 5.3.2.5.2.2.4-2:

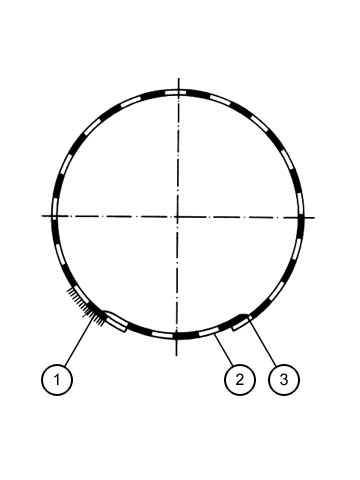

PE-HD-Platte, System Polygrip [FI-SLT] [Knips77] - PE-HD-Platte mit eingeschweißter Vorspannfolie für die Montagephase

Zur Verlegung dient ein Schalwagen (Image 5.3.2.5.2.2.4-3) (Image 5.3.2.5.2.2.4-4) , der hydraulisch ein- und ausfahrbar ist. Die vorgefertigten Auskleidungsschläuche werden zunächst auf diesen aufgezogen und in Position gebracht. Nach hydraulischem Ausfahren der Schalung und Abdichten der Stirnseiten des Ringraumes zwischen Rohrinnenwand und Platte, wird dieser in einem Arbeitsgang mit Mörtel verfüllt, so daß eine in sich geschlossene Schale entsteht.Nach dem Aushärten der Ringraumverfüllung wird die Schalung wieder eingefahren und in Achsrichtung des Kanals um eine Arbeitslänge verschoben.

Image 5.3.2.5.2.2.4-3:

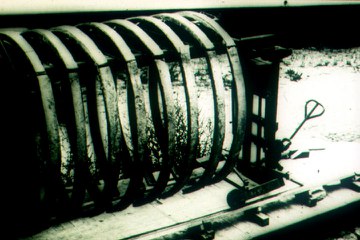

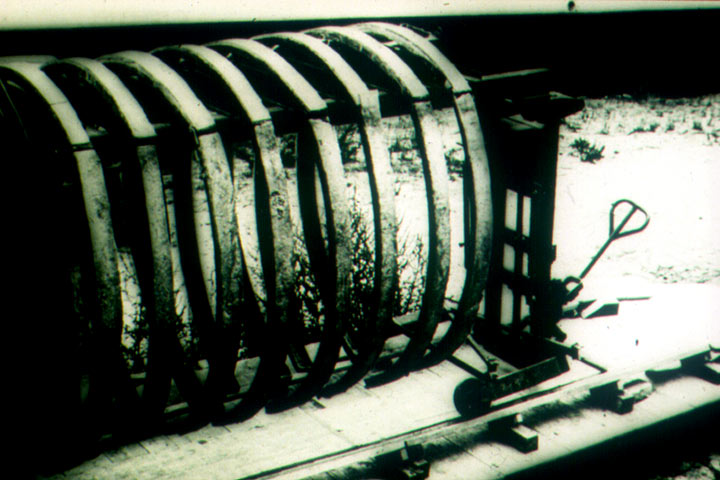

Einbau von PE-HD-Platten (System Polygrip) - Schalwagen für den Einbau (Freie und Hansestadt Hamburg, Baubehörde)

Image 5.3.2.5.2.2.4-4:

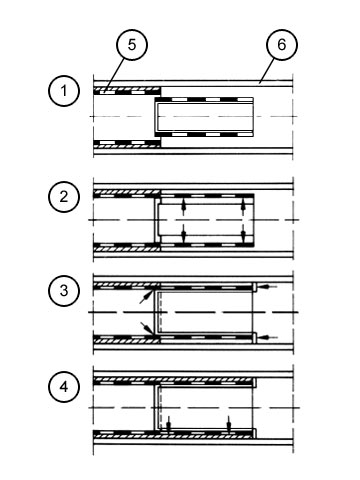

Einbau von PE-HD-Platten (System Polygrip) - Schematischer Bauablauf für die nachträgliche Auskleidung eines Abwasserkanals [Knips77]

Die Herstellung der einzelnen Auskleidungsstöße erfolgt durch Extrusionsschweißen. Abschließend wird die Vorspannfolie von der eigentlichen Auskleidung abgetrennt, so daß nur die über die Polygripstreifen mit dem Beton fest verbundene Platte als Teilauskleidung im Kanal verbleibt.

Nach bisherigen Erfahrungen hat sich dieses System gut bewährt. Besonders vorteilhaft ist die flächenhafte Verankerung durch die Polygripstreifen. Bei radialer Anordnung derselben erfolgt die Ableitung des eindringenden Grundwassers an den Fußpunkten.
