Elemente aus Faserbeton
Elemente aus Faserbeton werden aus Zement und Feinsand im Verhältnis 3:1 sowie 5 Gew.-% alkaliresistenten Glasfasern in Längen zwischen 10 und 25 mm im Spritzverfahren hergestellt.
Die Elementlänge beträgt i.a. 1,2 m, sie kann aber auch der jeweiligen Situation angepaßt werden.
Die Verbindung der Elemente untereinander erfolgt durch Falz- und/oder Muffenverbindungen (Image 5.3.2.5.3.2-1) , die zusätzlich durch Schrauben gesichert werden, um ein Verschieben während der Ringraumverfüllung zu verhindern (Image 5.3.2.5.3.2-2) .

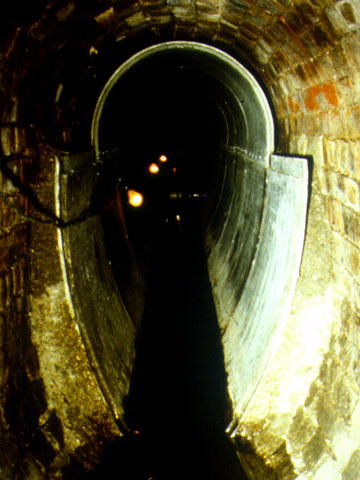

Image 5.3.2.5.3.2-1:
Vollauskleidung mit Faserbeton-Elementen - Faserbetonelemente mit Falzverbindung [FI-Celti] |

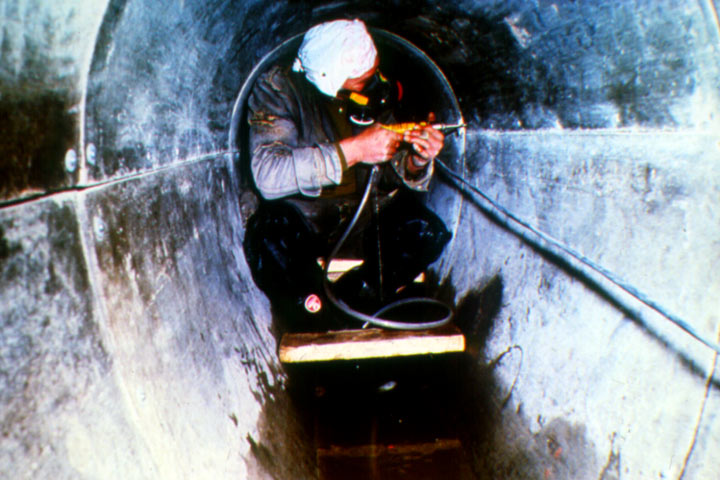

Image 5.3.2.5.3.2-2:
Vollauskleidung mit Faserbeton-Elementen - Fixierung der eingebauten Elemente [FI-Celti] |
Das System ist für alle Querschnittsformen geeignet.
(Image 5.3.2.5.3.2-3) zeigt den Arbeitsablauf beim Montieren der einzelnen Elemente; im (Image 5.3.2.5.3.2-4) sind beispielhaft die Auskleidungen von Sonderquerschnitten dargestellt.

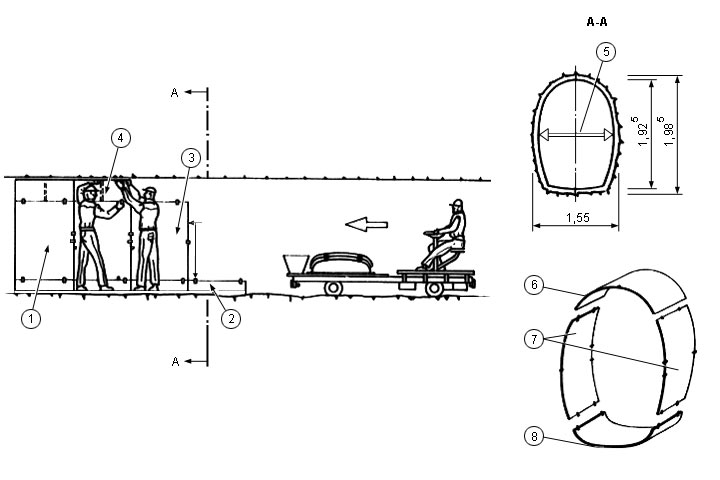

Image 5.3.2.5.3.2-3:
Vollauskleidung mit Faserbeton-Elementen - Prinzipskizze - Versetzen der Fertigteile für eine Kanalvollauskleidung [Pause88a] |

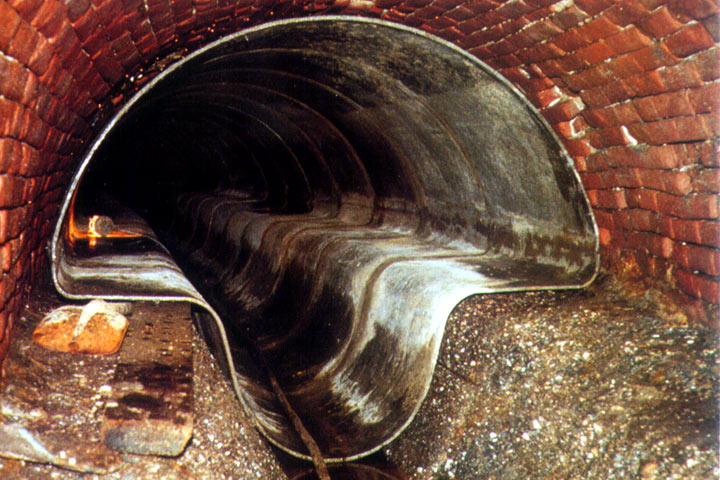

Image 5.3.2.5.3.2-4:
Vollauskleidung mit Faserbeton-Elementen - Auskleidung eines Sonderquerschnittes [Zegwa] |
Den Arbeitsablauf bei der Herstellung der Einbindung von Anschlußkanälen zeigen (Image 5.3.2.5.3.2-5) , (Image 5.3.2.5.3.2-6) , (Image 5.3.2.5.3.2-7) und (Image 5.3.2.5.3.2-8) .

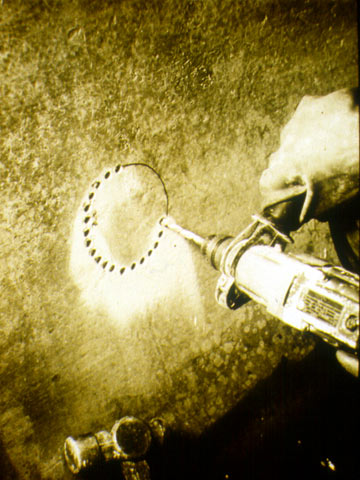

Image 5.3.2.5.3.2-5:
Faserbeton-Elemente: Arbeitsablauf bei der Wiederherstellung der Einbindung von Anschlußkanälen [FI-Celti] - Arbeitsschritt 1 |

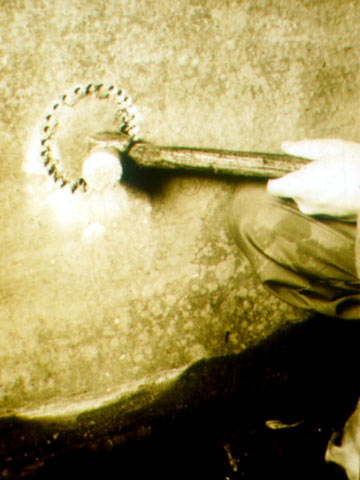

Image 5.3.2.5.3.2-6:
Faserbeton-Elemente: Arbeitsablauf bei der Wiederherstellung der Einbindung von Anschlußkanälen [FI-Celti] - Arbeitsschritt 2 |

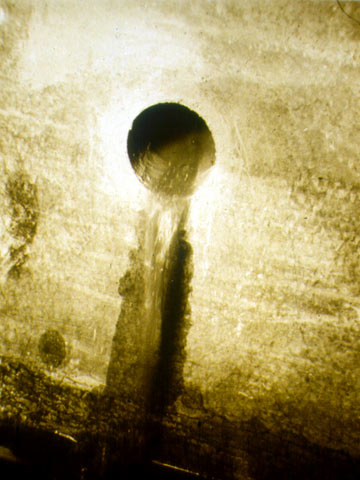

Image 5.3.2.5.3.2-7:
Faserbeton-Elemente: Arbeitsablauf bei der Wiederherstellung der Einbindung von Anschlußkanälen [FI-Celti] - Arbeitsschritt 3 |

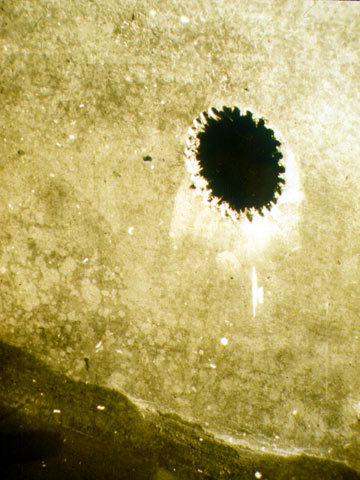

Image 5.3.2.5.3.2-8:
Faserbeton-Elemente: Arbeitsablauf bei der Wiederherstellung der Einbindung von Anschlußkanälen [FI-Celti] - Arbeitsschritt 4 |
