PE-HD-Stegplatten

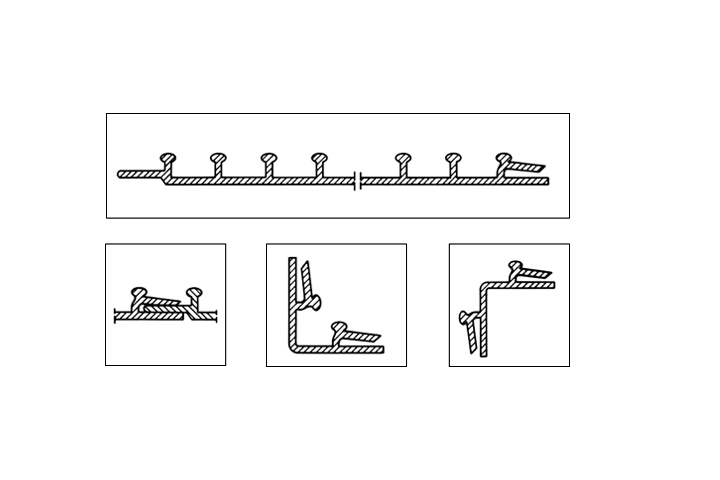

Bild 5.3.2.5.2.2.3-1:

PE-HD-Stegplatten: BKU II Steckprofilformen [FI-Fried]

Als Alternative zur Auskleidung mit PVC-Stegplatten werden auch Stegplatten aus PE-HD unter der Bezeichnung "BKU II-Stecksystem" [FI-Fried] und "SLT-Platte T-Grip"angeboten [FI-SLT] .

Das BKU II-Stecksystem wird in Standardlängen von 3,0 und 5,0 m (Sonderlängen sind möglich) mit einer Breite von 1 m geliefert. Wichtigster Bestandteil dieses Systems sind die Auskleidungssteckprofile, die sich mit Hilfe von Innen- und Außenwinkeln, Steckverbindern, Verschlußscheiben und PE-Schweißdraht einfach und schnell montieren lassen. Rechtwinklige Innen- und Außenkanten können mit entsprechenden Winkelprofilen sauber abgedeckt werden. (Tabelle 5.3.2.5.2.2.3-1) zeigt die BKU II-Steckprofile mit den möglichen Liefermaßen. Im (Bild 5.3.2.5.2.2.3-1) sind einzelne Details dargestellt.

Tabelle 5.3.2.5.2.2.3-1:

BKU II - Steckprofile - Formen und Abmessungen [FI-Fried]

Bezeichnung	Form	Länge
BKU II − Steckprofil		3000 mm 5000 mm Sonderlängen bis 5000 mm
BKU II − Innenwinkel		3000 mm 5000 mm Sonderlängen bis 5000 mm
BKU II − Außenwinkel		3000 mm 5000 mm Sonderlängen bis 5000 mm
BKU II − Steckverbinder		3000 mm 5000 mm Sonderlängen bis 5000 mm
BKU II − Verschlußscheibe		3000 mm 5000 mm Sonderlängen bis 5000 mm
BKU II − Steckwinkel		3000 mm 5000 mm Sonderlängen bis 5000 mm
BKU II−PE − Schweißdraht		1000 mm Stäbe 3200 mm Stäbe Ringbunde 4kg

Die Kunststoffdichtungsbahn SLT-Platte T-Grip besitzt ca. 9 mm hohe T-förmige Stege mit frei wählbarem gegenseitigen Abstand von 85 bis 200 mm zur Anpassung an die jeweilige Beanspruchung. Die Wanddicke der Platten beträgt 1,65 bis 5 mm [FI-SLT] .
