Offene Bauweise: Leitungszone

Table of contents

Ausführung der Bettung

Besonderheiten bei einem Betonauflager

Image:

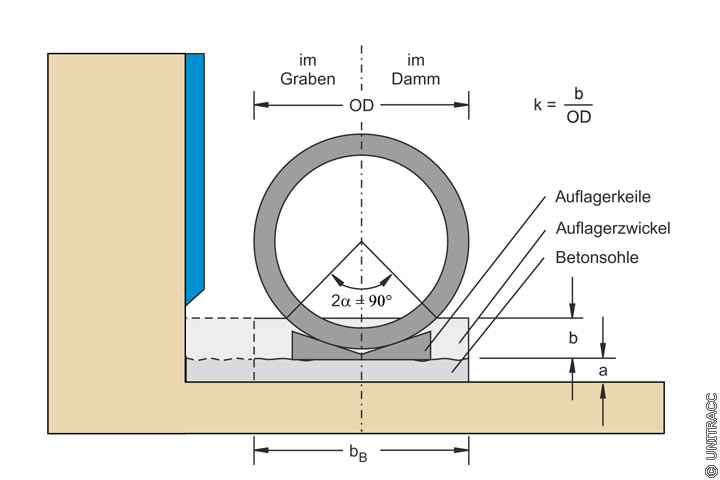

Verlegung eines Stahlbetonrohres auf Betonsohle mit nachträglich betoniertem Auflagerzwickel in Anlehnung an [FBS06a] [Quelle: STEIN Ingenieure GmbH]

Nach dem Betonieren einer unteren Bettungsschicht (Betonsohle) wird das Rohr zunächst auf Keile gelagert und anschließend eine obere Bettungsschicht gegossen. Dieses „Betonieren in zwei Phasen“ wird praktiziert, um eine gleichmäßige Einbettung zu gewährleisten.

Direktes „Auflegen“ des Rohres auf eine Betonsohle und Ausbetonieren der Zwickel kann zu einer Linienlagerung führen!





Die Keile müssen wassergesättigt sein, da ansonsten eine Volumenzunahme der Keile durch Bodenfeuchtigkeit möglich ist, was in der Folge zu Punktlagerung des Rohres führen kann.
