Offene Bauweise: Leitungszone

Table of contents

Ausführung der Bettung

Betonbettungen für Rohre mit Fuß

Bei Rohren mit Fuß übernimmt der Fuß die Funktion der oberen Bettungsschicht. Daher können sie in der Regel direkt auf eine vorbereitete, horizontal abgezogene Bettung aus Bodenmaterial, (bei geeigneten Böden) direkt auf die vorbereitete Grabensohle oder auf ein Betonauflager aufgelegt werden.

Auch bei Rohren mit Fuß ist es erforderlich, die Randbereiche am Fuß von Hand nachzuverdichten („unterstopfen“), um eine vollflächige Auflagerung sicherzustellen.

Bei der Auflagerung auf Beton ist es erforderlich, die Rohre auf eine dünne Zwischenschicht aus frischem Mörtel zu legen, um Punktlagerungen zu vermeiden.

Image:

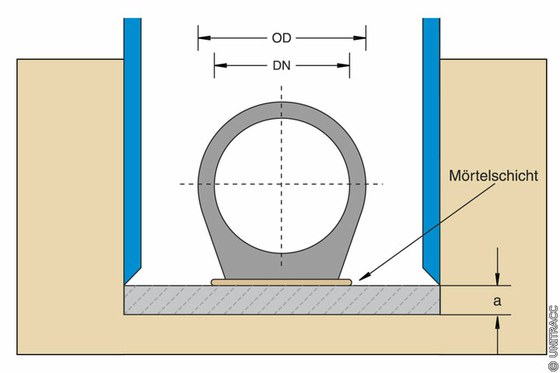

Betonbettung für Rohre mit Fuß, auf einer Mörtelschicht eingebaut in Anlehnung an [FBS06a] [Quelle: STEIN Ingenieure GmbH]

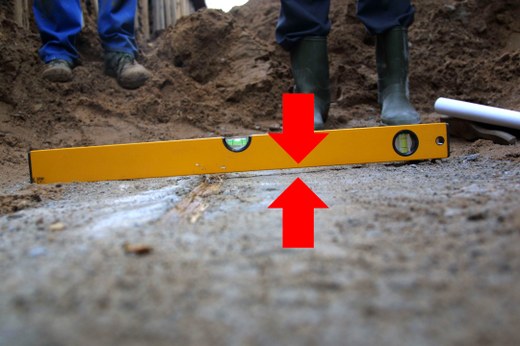

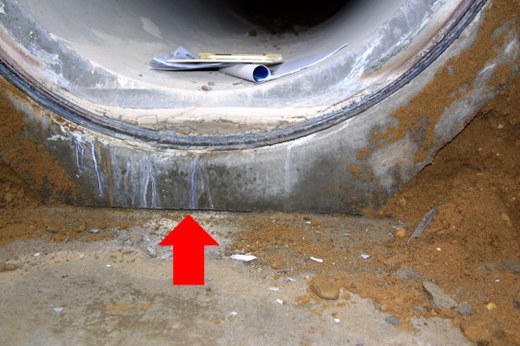

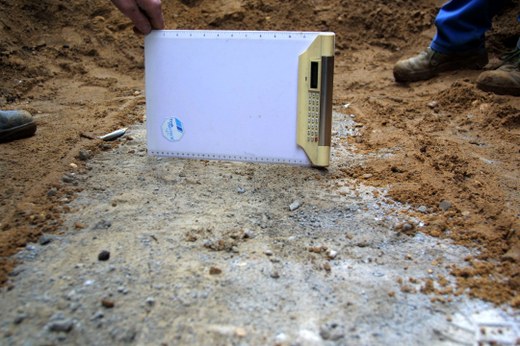

Beispiele für fehlerhafe Betonbettung für Betonrohre mit Fuß
