Offene Bauweise: Leitungszone

Inhaltsverzeichnis

Ausführung der Bettung

Einfluss des Auflagerwinkels auf die Beanspruchung des Rohres

Bild:

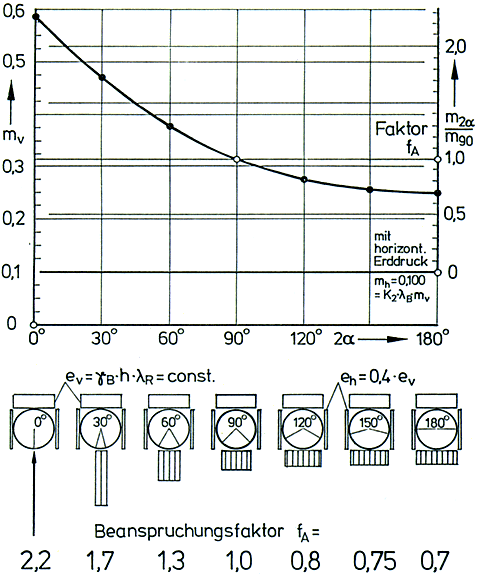

Einfluss der Bettung auf die Beanspruchung des Rohres bei unveränderter Belastung [Hornung]

Einfluss des Auflagerwinkels auf die Beanspruchung des Rohres

Mit abnehmendem Auflagerungswinkel (2α) nimmt die Lastkonzentration und damit der Beanspruchungsfaktor fA zu.
Bei einer Linienlagerung (2α = 0) ist Beanspruchungsfaktor fA = 2,2 (d. h. die auf das Rohr wirkende Last ist 2,2 mal höher und damit sind alle Sicherheiten aufgebraucht).
