Ausführung der Bettung

Auflagerwinkel

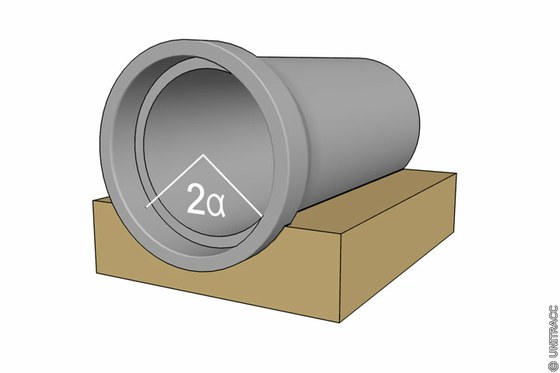

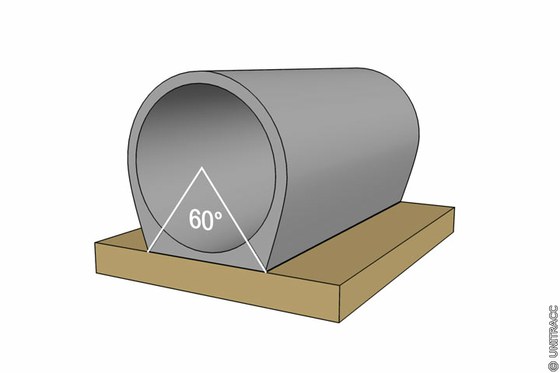

Die Bettung muss eine statisch günstige Druckverteilung unter dem Rohr innerhalb der oberen Bettungsschicht sicherstellen. In Abhängigkeit von ihrer Dicke b befindet sich das Rohr über einen Winkel 2α in der oberen Bettungsschicht, der auch als Auflagerwinkel oder Bettungswinkel bezeichnet wird und als wichtiger Parameter in die statische Berechnung eingeht. Bei biegesteifen Rohren ohne Fuß ist der Auflagerwinkel (2α) vom Planer festzulegen und liegt üblicherweise bei 60°, 90° oder 120°. Bei biegeweichen Rohren kann in der Regel von einem Auflagerwinkel von 180° ausgegangen werden. Bei Rohren mit Fuß wird kein Auflagerwinkel angegeben.
