Offene Bauweise: Leitungszone

Inhaltsverzeichnis

Ausführung der Bettung

Auswirkung der Verdichtung auf die Lastverteilung

Falsch:

  • hoch verdichtete Grabensohle
    (dunkel)

  • schlecht verdichtete obere Bettungsschicht (hell)

Resultat: Lastkonzentration

Richtig:

  • etwas aufgelockerte Grabensohle (dunkel)

  • gut verdichtete obere
    Bettungsschicht (hell)

Resultat: gute Lastverteilung

Bild:

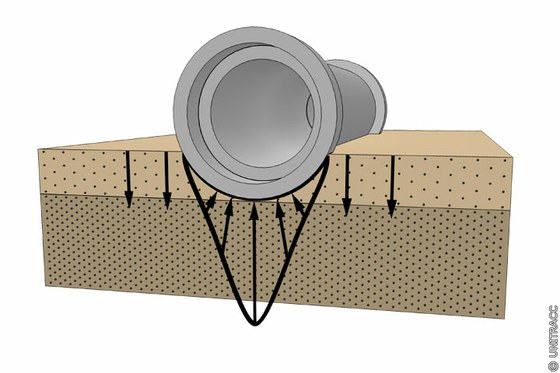

Lastkonzentration durch ungünstiges Steifigkeitsverhältnis zwischen Grabensohle und Bettungsschicht [Quelle: visaplan GmbH]

Bild:

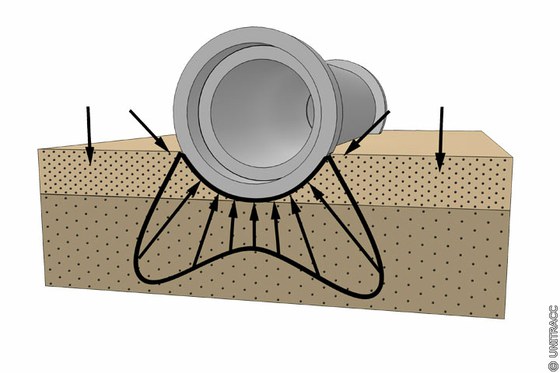

Gute Lastverteilung durch günstiges Steifigkeitsverhältnis zwischen Grabensohle und Bettungsschicht [Quelle: visaplan GmbH]
